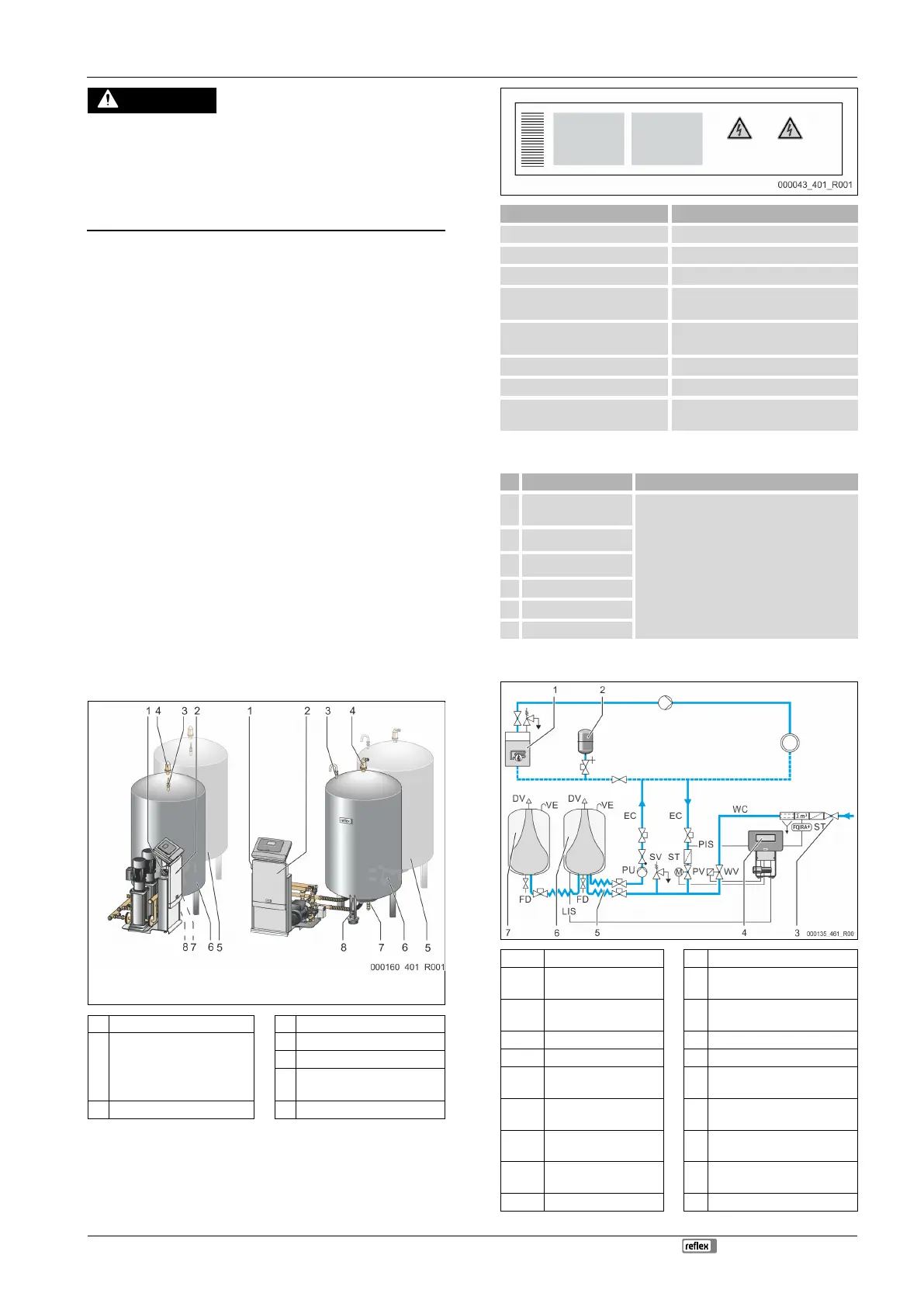

Įrenginio aprašymas
Variomat Touch — 09.09.2022-Rev. C Lietuvių k. —
265
ATSARGIAI
Pavojus susižaloti dėl galinčio ištrykšti suslėgto skysčio
Dėl netinkamai atliekamų montavimo, išmontavimo arba techninės
priežiūros darbų ties jungtimis gali staiga išsiveržti karštas vanduo ar
suslėgti garai ir nudeginti arba sužaloti.
• Pasirūpinkite, kad įranga būtų montuojama, išmontuojama ir
prižiūrima kvalifikuotai.
• Prieš montuodami, išmontuodami ir apžiūrėdami jungtis įsitikinkite,
kad įrangoje neliko slėgio.

Pastaba!
Įrengdamas vietoje esantį apsauginį vožtuvą eksploatuotojas privalo
užtikrinti, kad išpučiant nekiltų jokio pavojaus.

Pastaba!
Komplekte nėra įrangos dalių su apsaugine funkcija, skirta riboti
vandens slėgį pagal Slėginės įrangos direktyvą 2014/68/ES ir riboti
temperatūrą pagal Slėginės įrangos direktyvą 2014/68/ES.
Eksploatuotojas naudojimo vietoje turi pasirūpinti apsauga nuo
vandens slėgio ir temperatūros.
4 Įrenginio aprašymas
4.1 Aprašymas
„Variomat“ Touch yra siurbliu valdoma slėgio palaikymo, degazavimo ir
papildymo sistema, skirta vandeninėms šildymo ir vėsinimo sistemoms. Iš
esmės „Variomat“ susideda iš valdymo bloko su siurbliais ir mažiausiai vieno
plėtimosi indo. Plėtimosi inde esanti membrana perskiria jį į dvi dalis: oro ir
vandens kameras. Dėl to į plėtimosi vandenį negali pateikti deguonies iš
aplinkos oro.
„Variomat“ Touch įrenginyje įdiegtos toliau nurodytos apsauginės funkcijos:
• visų slėgio palaikymo, degazavimo ir papildymo etapų optimizavimas;
– slėgio palaikymą valdant automatinio papildymo režimu, tiesiogiai
neįsiurbiamas oras;
– dėl burbuliukų, esančių cirkuliaciniame vandenyje, nekyla
cirkuliacijos problemų;
– pašalinus deguonį iš pripildymo ir papildymo vandens,
sumažinama korozijos keliama žala.
4.2 Apžvalgos vaizdas
„Variomat“ su jutiklinio valdymo
sistema ir dviem siurbliais
„Variomat“ su jutiklinio valdymo
sistema ir vienu siurbliu
1 Pagrindinis jungiklis 4 Degazavimo vožtuvas „DV“
2 Valdymo blokas
• Siurblys (-iai)
• Valdymo sistema
„Reflex Control Touch“
5 Papildomas indas „VF“
6 Pagrindinis indas „VF“
7
Pildymo ir išleidimo čiaupas
„FD“
3 Ventiliatorius „VE“ 8 Lygio matuoklis „LIS“
4.3 Identifikacija
4.3.1 Parametrų lentelė
Parametrų lentelėje rasite duomenis apie gamintoją, pagaminimo metus,
gaminio numerį ir techninius parametrus.
Įrašas parametrų lentelėje
Reikšmė
Type Įrenginio pavadinimas
Serial No. Serijos numeris
Min. / max. allowable pressure PS Minimalus / maksimalus leistinas slėgis
Max. allowable flow temperature
of system
Didžiausia leistina sistemos srauto
temperatūra
Min. / max. working temperature
TS
Min. ir maks. darbinė temperatūra (TS)
Year of manufacture Pagaminimo metai
Max. system pressure Maks. sistemos slėgis
Min. operating pressure set up on
site
Vietoje nustatytas minimalus darbinis
slėgis
4.3.2 Tipo kodas
Nr.
Tipo kodas (pavyzdys)
1
Valdymo bloko
pavadinimas
2 Siurblių skaičius Variomat VS 2- 1, VG 500 l, VF 500 l
3 Pagrindinis indas „VG“ 1 2 3 4 5 6
4 Vardinis tūris
5 Papildomas indas „VF“
6 Vardinis tūris
4.4 Funkcija
1 Šildymo įranga WV Papildymo vožtuvas
2
Slėginis plėtimosi indas
MAG
PIS Slėgio jutiklis
3 „Reflex Fillset Impuls“ PV
Perpildymo vožtuvas (rutulinis
čiaupas su pavara)
4 Valdymo blokas PU Siurblys (slėgio palaikymas)
5 Hidrauliniai įvadai SV Apsauginis vožtuvas
6
Pagrindinio indo oro
kamera
EC Plėtimosi linija
7
Papildomo indo oro
kamera
FD Pildymo ir išleidimo čiaupas
ST Purvo rinktuvas LIS
Svorio matavimo elementas
vandens lygiui nustatyti
FQIRA+
Kontaktinis vandens
skaitiklis
DV Degazavimo vožtuvas
WC Papildymo linija VE Ventiliatorius
