Variomat Touch — 09.09.2022-Rev. C
Latviski —
• Līdzena, nestspējīga grīda.
– Nodrošiniet, lai, uzpildot tvertnes, grīda būtu pietiekami
nestspējīga.
– Sekojiet, lai vadības bloks un tvertnes tiktu novietotas vienā līmenī.
• Ūdens uzpildīšanas un iztecināšanas iespēja.
– Nodrošiniet, lai būtu pieejams DIN 1988 - 100 un En 1717
standartam atbilstošs uzpildes pieslēgums ar nominālo diametru
DN 15.
– Nodrošiniet papildu aukstā ūdens piemaisīšanas iespēju.
– Nodrošiniet noplūdi iztecinātajam ūdenim.
• Elektropieslēgums, 6 "Tehniskās specifikācijas", 292.
• Izmantojiet tikai sertificētas transportēšanas un pacelšanas iekārtas.
– Tvertņu pacelšanas cilpas paredzētas vertikālai uzstādīšanai
saskaņā ar DIN 28086. Tās kalpo tikai kā montāžas palīglīdzekļi
uzstādīšanas laikā.
Tvertnēm ar divām pacelšanas cilpām transportēšanai jāizmanto
traverss.
• Parametru aprēķinā netika ņemti vērā šķērs- un garenvirziena
paātrinājuma spēki. Ja var rasties šāda veida slodzes, ir jānodrošina un
jāapstiprina atsevišķs apliecinājums.
7.3 Darbu veikšana
IEVĒRĪBAI!
Nepareizas montāžas radīti bojājumi
Pieslēdzot sistēmai cauruļvadus vai aparātus, iekārtai var tikt radīta papildu
slodze.
• Cauruļvadi ir jāpieslēdz, nepielietojot spēku un negriežot, un jāizvelk
tā, lai tos neietekmētu vibrācijas.
• Ja nepieciešams, atbalstiet cauruļvadus vai aparātus.
• Jautājumu gadījumā sazinieties ar Reflex pēcpārdošanas un servisa
Lai veiktu montāžu, izpildiet šādus darbus:
• Novietojiet iekārtu attiecīgajā pozīcijā.
• Nokomplektējiet pamattvertni un iespējamās sekundārās tvertnes.
• Izveidojiet vadības bloka ūdens pieslēgumus ar sistēmu.
• Saskaņā ar spaiļu savienojumu shēmu izveidojiet pieslēgvietas.
• Ūdens pieslēguma pusē savienojiet opcionālās sekundārās tvertnes vienu
ar otru un ar pamattvertni.
Norādījums!
Montāžas laikā sekojiet, lai armatūras būtu ērti lietojamas, un ņemiet
vērā pieslēguma cauruļu uzstādīšanas iespējas.

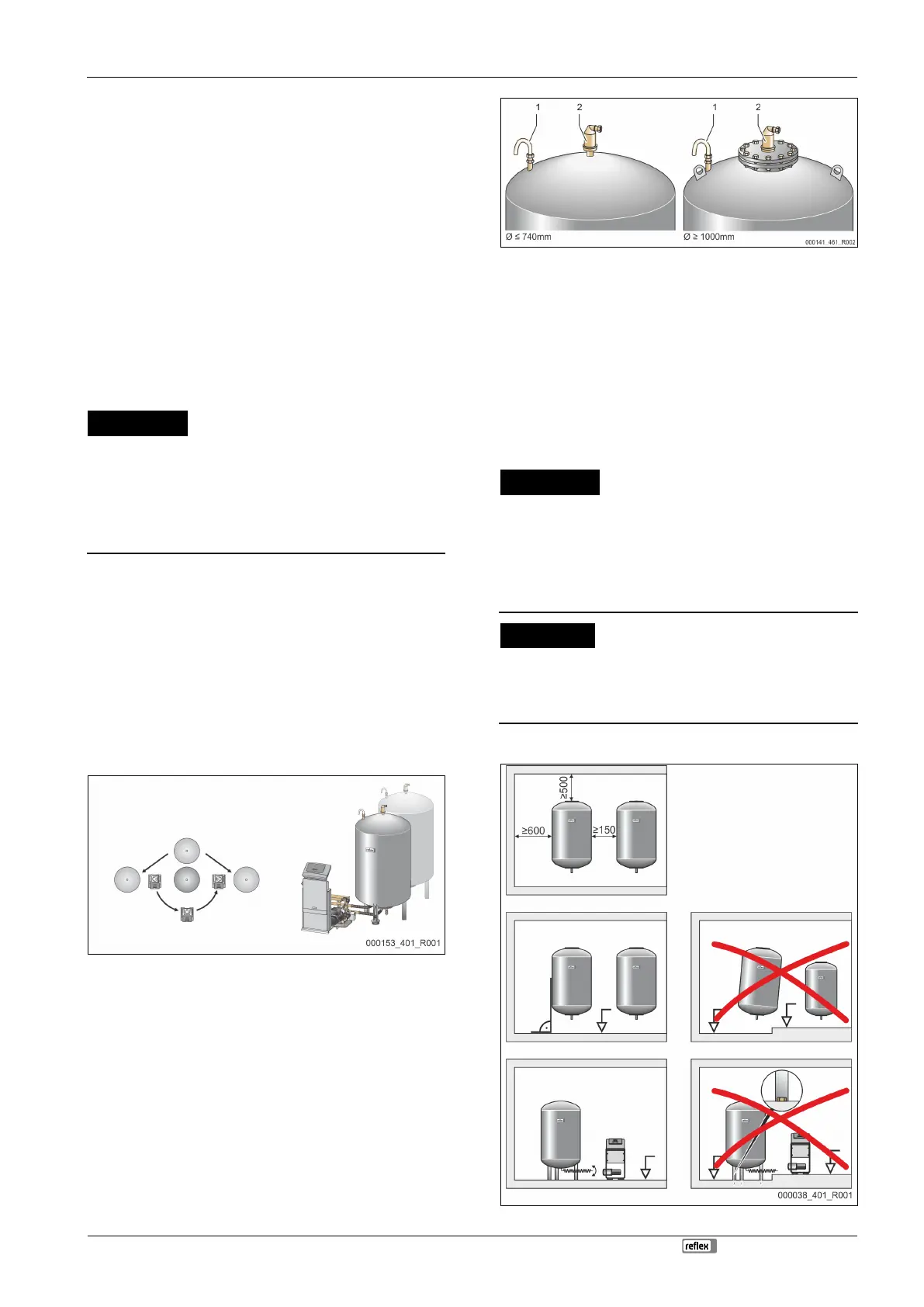

7.3.1 Novietošana pozīcijā
Nosakiet vadības bloka, pamattvertņu un iespējamo sekundāro tvertņu
pozīciju.
• Variomat 2-1:
– Vadības bloku var uzstādīt abās pusēs blakus vai priekšā
pamattvertnei. Attālumu no vadības bloka līdz pamattvertnei
nosaka komplektā piegādātā pieslēguma komplekta garums.
• Variomat 2-2:
– Vadības bloku var uzstādīt pa kreisi vai pa labi no pamattvertnes.
Attālumu no vadības bloka līdz pamattvertnei nosaka komplektā
piegādātā pieslēguma komplekta garums.
7.3.2 Tvertņu komponentu montāža
Piemontējamās detaļas ir iepakotas folijas maisā, kas ir nostiprināts pie
tvertnes kājas.
• Spiediena izlīdzināšanas līkums (1).
• Reflex Exvoid ar iemontētu pretvārstu (2)
• Svara mērīšanas elements „LIS”
Veiciet tālāk norādītos piemontējamo detaļu montāžas darbus:
1. Piemontējiet Reflex Exvoid (2) pie attiecīgās tvertnes pieslēguma.
2. Noņemiet pretvārsta aizsargvāciņu.
3. Izmantojot skrūvējamo spīļgredzenu, piemontējiet pie tvertnēm
spiediena izlīdzināšanas līkumu (1) ventilācijai un atgaisošanai.
Norādījums!
Svara mērīšanas elementu „LIS” montējiet tikai pēc pamattvertnes
galīgās uzstādīšanas, 7.3.3 "Tvertņu uzstādīšana", 293.
Norādījums!
Lai nodrošinātu netraucētu darbību, nenoslēdziet ventilācijas un
7.3.3 Tvertņu uzstādīšana
Nepareizas montāžas radīti bojājumi
Pieslēdzot sistēmai cauruļvadus vai aparātus, iekārtai var tikt radīta papildu
slodze.
• Cauruļvadi ir jāpieslēdz, nepielietojot spēku un negriežot, un jāizvelk
tā, lai tos neietekmētu vibrācijas.
• Ja nepieciešams, atbalstiet cauruļvadus vai aparātus.
• Jautājumu gadījumā sazinieties ar Reflex pēcpārdošanas un servisa
Iekārtas bojājumi, sūknim darbojoties tukšgaitā
Nepareizi pieslēdzot sūkni, pastāv sūkņa tukšgaitas risks.
• Nedrīkst sajaukt vietām pārplūdes kolektora un sūkņa pieslēgumu.
• Sekojiet, lai sūkņa un pamattvertnes pieslēgums būtu izveidots
Uzstādot pamattvertni un sekundārās tvertnes, ievērojiet turpmākos
norādījumus.
