Variomat Touch — 09.09.2022-Rev. C
3.6 Остаточные риски
Это устройство изготовлено в соответствии с актуальным уровнем
технического развития. Несмотря на это, полностью исключить
остаточные риски невозможно.
Опасность возгорания из-за открытых источников
воспламенения
Корпус устройства выполнен из горючего материала и
чувствителен к высоким температурам.
• Не допускать воздействия высоких температур и
появления источников воспламенения (пламя или искры).
Опасность травмирования из-за большого веса
Устройства имеют большой вес. За счет этого возникает
опасность травмирования и аварийных ситуаций.
• При транспортировке и монтаже пользоваться
подходящими подъемными механизмами.
Опасность ожогов о горячие поверхности
Горячие поверхности отопительных систем могут стать
причиной получения ожогов кожи.
• Пользоваться защитными перчатками.
• Разместить вблизи устройства соответствующие
Опасность
травмирования
выходящей
под
давлением
жидкостью
Нарушение правил монтажа, демонтажа и работ по
техобслуживанию может привести к получению ожогов и
травмированию на присоединениях вследствие внезапного
выброса горячей воды или горячего пара под давлением.
• Монтаж, демонтаж и работы по техобслуживанию должны
производиться с соблюдением всех предписаний.
• Перед началом работ по монтажу, демонтажу и
техническому обслуживанию на присоединениях
необходимо убедиться в том, что система находится в
Указание!
Эксплуатирующая
сторона при монтаже
клапана на месте эксплуатации
убедиться, что срабатывание клапана не приведет
оборудования с предохранительной функцией
давления на стороне воды в соответствии с
2014/68/ЕС и ограничения температуры в
с Директивой 2014/68/ЕС не входят в комплект
.
по давлению на стороне воды и температуре
.
4 Описание устройства
4.1 Описание
Variomat с системой управления Touch – это управляемая насосом
станция поддержания давления, деаэрации и подпитки для систем
отопления и охлаждения. Основными компонентами установки
Variomat являются блок управления с насосами и как минимум один
расширительный резервуар. Мембрана в расширительном
резервуаре разделяет его на воздушную и водяную камеры. Это
позволяет не допустить проникновения кислорода воздуха в
находящуюся в резервуаре воду.
Variomat с системой управления Touch обеспечивает следующее:
• Оптимизация всех процессов поддержания давления,
деаэрации и подпитки.
– Защита от прямого всасывания воздуха за счет контроля
поддержания давления с автоматической подпиткой.
– Отсутствие проблем с циркуляцией, вызванных
свободными пузырьками в оборотной воде.
– Сокращение коррозионных повреждений за счет
удаления кислорода из воды заполнения и подпитки.

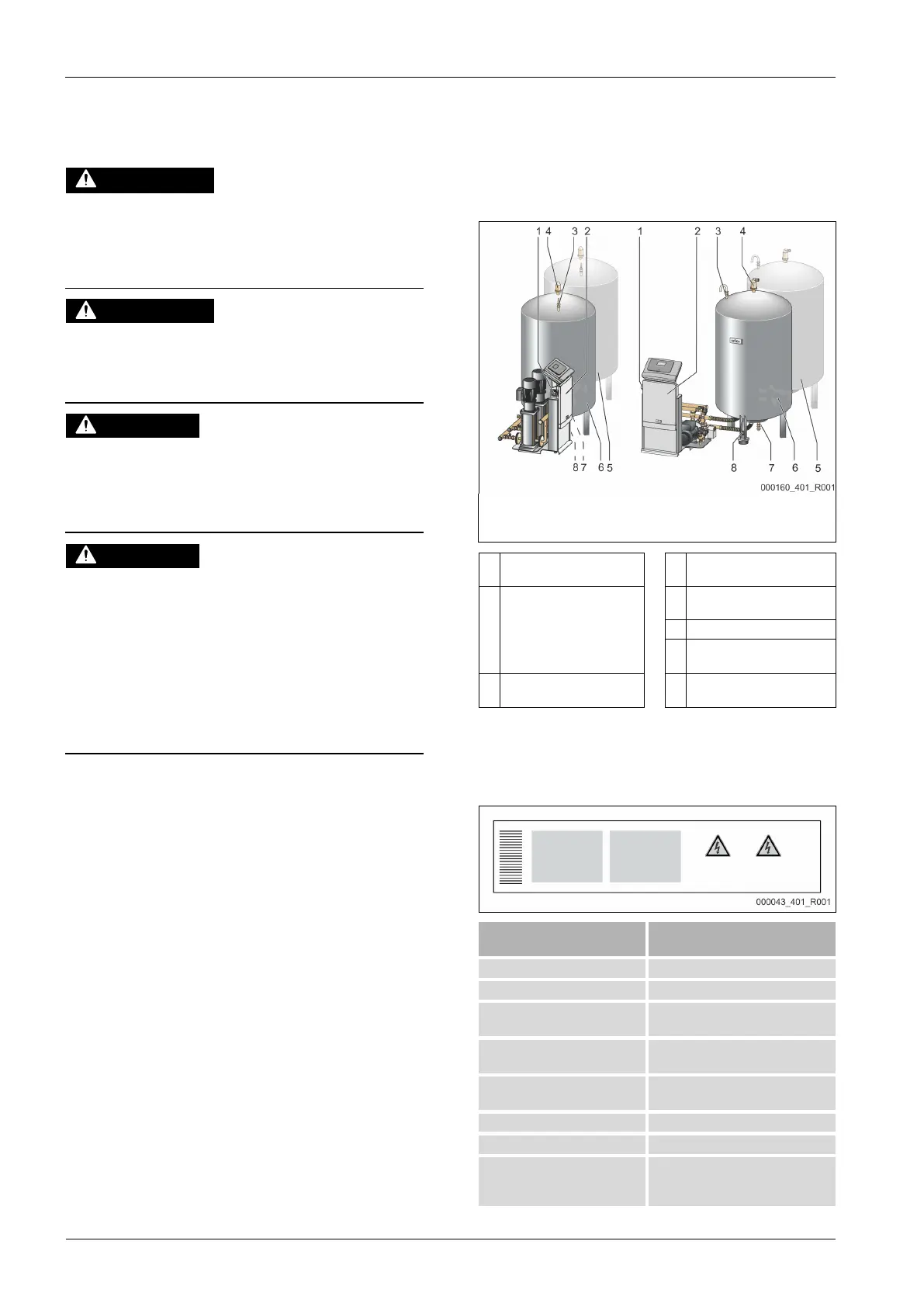

4.2 Обзор
Variomat с сенсорным
управлением и двумя
насосами
Variomat с сенсорным
управлением и одним насосом
1
4
«DV»
2
• Насос(ы)
• Система
управления «Reflex
Control Touch»
5
резервуар «VF»
6
«VG»
7
Впускной и выпускной
кран «FD»
3
Вентиляционная линия
«VE»
8
Устройство измерения
уровня «LIS»
4.3 Идентификация
4.3.1 Заводская табличка
На заводской табличке указаны сведения о производителе, дате
выпуска, заводском номере, а также технические характеристики.
Запись на заводской
табличке
Type
Serial No.
Min. / max. allowable pressure PS
/
Max. allowable flow temperature
of system
Максимальная допустимая
температура системы на входе
Min. / max. working temperature
TS
Мин. / макс. рабочая
температура (TS)
Year of manufacture
Max. system pressure
.
Min. operating pressure set up on
site
.
,
настроенное на месте
