Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Монтаж
458
— Русский
Variomat Touch — 09.09.2022-Rev. C
• Выверить основной резервуар,  7.3.1 "Позиционирование",
 456.
• Смонтировать соединительный комплект (2) и (3) с
резьбовыми соединениями и уплотнениями на
присоединениях нижнего фланца основного резервуара.
– Соединительный комплект для перепускной линии
необходимо подключать к присоединению (2) под
наклейкой (1). Неправильное подключение может
привести к работе насоса всухую.
– Для резервуаров до Ø 740 мм:
• Соединительный комплект (2) и (3) присоединить к
обоим свободным 1-дюймовым патрубкам фланца
резервуара.
• Соединительный комплект (4) дополнительного
резервуара при помощи тройника присоединить к
отводу фланца резервуара.
– Для резервуаров от Ø 1000 мм:
• Соединительный комплект (2) подключить к 1-
дюймовому патрубку фланца резервуара.
• Соединительный комплект (3) и (4) при помощи
тройника подключить к 1-дюймовому патрубку
фланца резервуара.

Указание!
Смонтировать
на опциональном дополнительном
резервуаре
прилагаемый соединительный комплект (4). На
месте
эксплуатации подключить соединительный
комплект
(4) к гибкому трубопроводу, ведущему к
основному резервуару.

Указание!
Предохранительный
клапан гидравлики устройства
Varioma
t служит только для защиты резервуара. Он не
предназначен
для защиты подключенной системы. Линию
сброса
прокладывать таким образом, чтобы срабатывание
не приводило к опасности.
7.3.4 Гидравлическое присоединение
7.3.4.1 Подключение к контуру
ВНИМАНИЕ
Ожоги кожи и глаз горячим водяным паром
.
Из предохранительного клапана может выходить горячий
водяной пар. Горячий водяной пар может стать причиной
ожогов кожи и глаз.
• Выпускная линия должна быть проложена таким образом,
чтобы была исключена вероятность травмирования людей.
ВАЖНО
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов
системы могут возникать дополнительные нагрузки на
устройство.
• Трубопроводы подключать с отсутствием усилий и
моментов и прокладывать с защитой от вибраций.
• При необходимости трубопроводы и аппараты должны
быть установлены на опорах.
• В случае затруднений обращаться в сервисную службу
Reflex.

Указание!
Каждое
подключение резервуара на стороне воды должно
быть
снабжено
клапаном
и
сливным
устройством
.

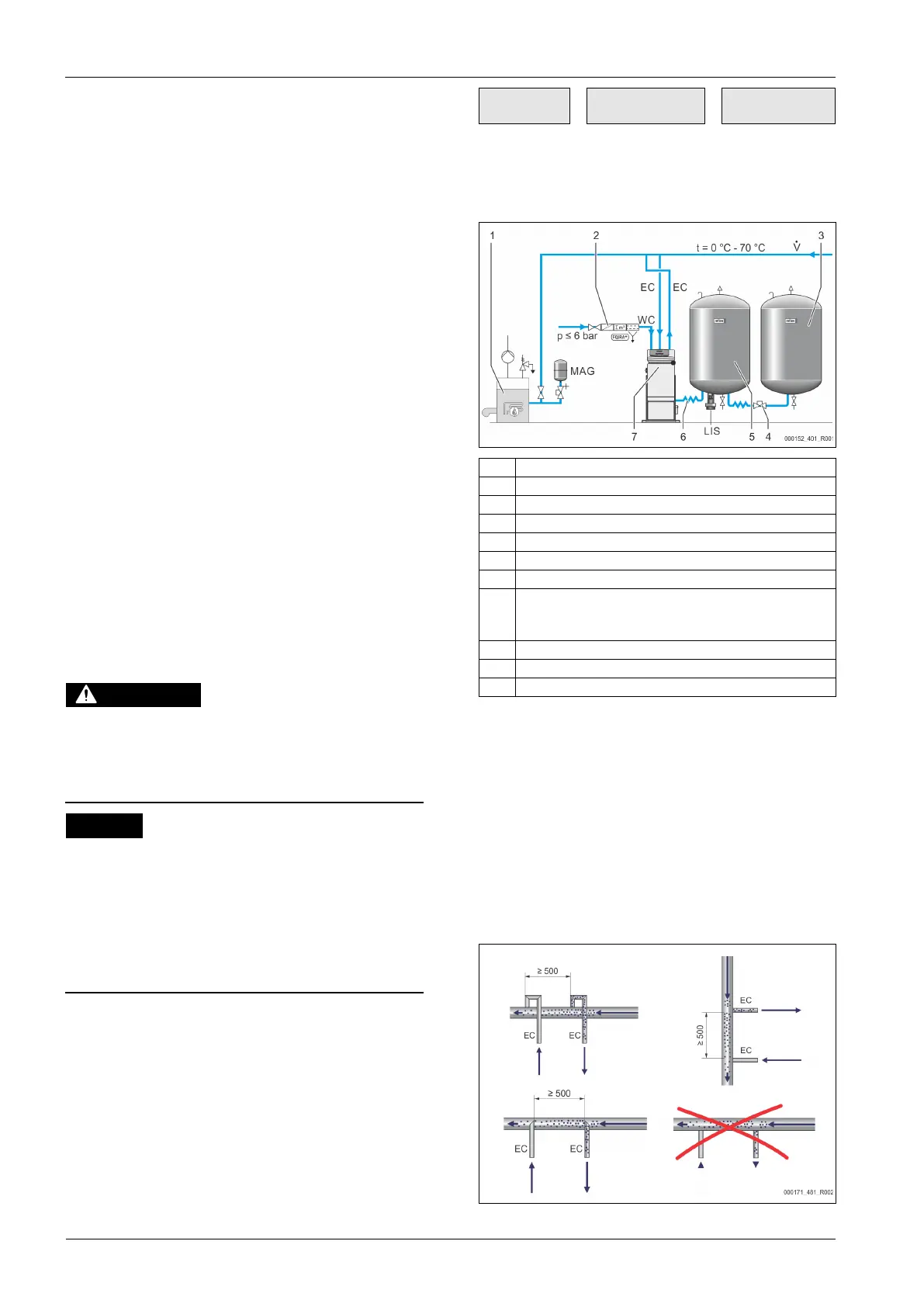

Подключение
к основному резервуару
Блок управления позиционирован относительно основного
резервуара в соответствии с выбранным вариантом размещения и
подключается его соединительным комплектом.
Присоединения к системе обозначены на блоке управления
наклейками.
Pumpen
Überströmung Nachspeisung
Zur Anlage
Zur Anlage Zum Behälter
Подключение
насоса
к
системе
Подключение
перепускного
клапана к системе
Подключение
источника
подпитки к
системе
Подключение
к системе
1
Генератор
тепла
2
Опциональное
оснащение
3
Дополнительный
резервуар
4
Быстродействующая
муфта
Reflex R 1 x 1
5
Основной
резервуар
6
Соединительный
комплект
для
основного
резервуара
7
Пример
исполнения
блока
управления
EC
Деаэрационная
линия
• газонасыщенная вода от системы,
•
деаэрированная
вода
к
системе
.
LIS
Устройство измерения уровня «LIS»
WC
Линия
подпитки
MAG
Расширительный
резервуар
При необходимости установить мембранный расширительный
резервуар MAG ≥ 35 л (напр., Reflex N). Он служит для снижения
частоты срабатывания и одновременно может использоваться для
индивидуальной защиты генераторов тепла. Согласно DIN / EN 12828
в отопительных системах предписано размещение запорных
арматур между устройством и генератором тепла. В других случаях
необходимо устанавливать защищенные запорные устройства.
Расширительные
линии «EC»
В целях обеспечения деаэрации смонтируйте две расширительные
линии «EC».
• Одна линия для газонасыщенной воды от системы.
• Одна линия для деаэрированной воды к системе.
Условный проход соединения «DN» для расширительных линий «EC»
должен соответствовать минимальному рабочему давлению «P
0
».
