Variomat Touch — 09.09.2022-Rev. C
Latviski —
WV Magnētiskais vārsts papildināšanai
ST Netīrumu uztvērējs
EC Degazācijas caurule
• No sistēmas pienākošajam ūdenim ar paaugstinātu gāzes
saturu.
• Uz sistēmu aizejošajam ūdenim ar pazeminātu gāzes saturu.
LIS Līmeņa mērierīce
Ūdens papildināšana, izmantojot ūdens mīkstināšanas iekārtu.
• Vienmēr iekļaujiet iekārtu galvenajā plūsmā „V”, lai tiktu nodrošināta
sistēmas ūdens degazācija. Ja ir centralizēts atgaitas piemaisīšanas
kontūrs vai hidrauliskais atdalītājs, runa ir par sistēmas pusi. Siltuma
ģeneratora katlam ir individuāla aizsardzība.
• Aprīkojumā ar „Reflex Fillsoft” ūdens mīkstināšanas sistēmām izmantojiet
„Reflex Fillset Impuls”.
– Vadības sistēma analizē papildināšanas daudzumu un ziņo par
nepieciešamo ūdens mīkstināšanas patronu maiņu.
Norādījums!
Papildināšanas ūdens kvalitātei jāatbilst spēkā esošajiem
noteikumiem, piemēram, VDI 2035.
7.5 Strāvas pieslēgums
Dzīvībai bīstamas traumas elektriskās strāvas trieciena rezultātā.
Pieskaroties strāvu vadošām detaļām, var gūt dzīvībai bīstamas traumas.
• Nodrošiniet, ka iekārtas pievads ir atvienots no energoapgādes un
nodrošināts pret atkārtotu ieslēgšanu.
• Nodrošiniet, ka sistēmu nevar ieslēgt citas personas.
• Nodrošiniet, ka iekārtas elektropieslēguma montāžas darbus veic tikai
profesionāls elektriķis un saskaņā ar attiecīgajā vietā
piemērojamajiem elektrotehnikas noteikumiem.

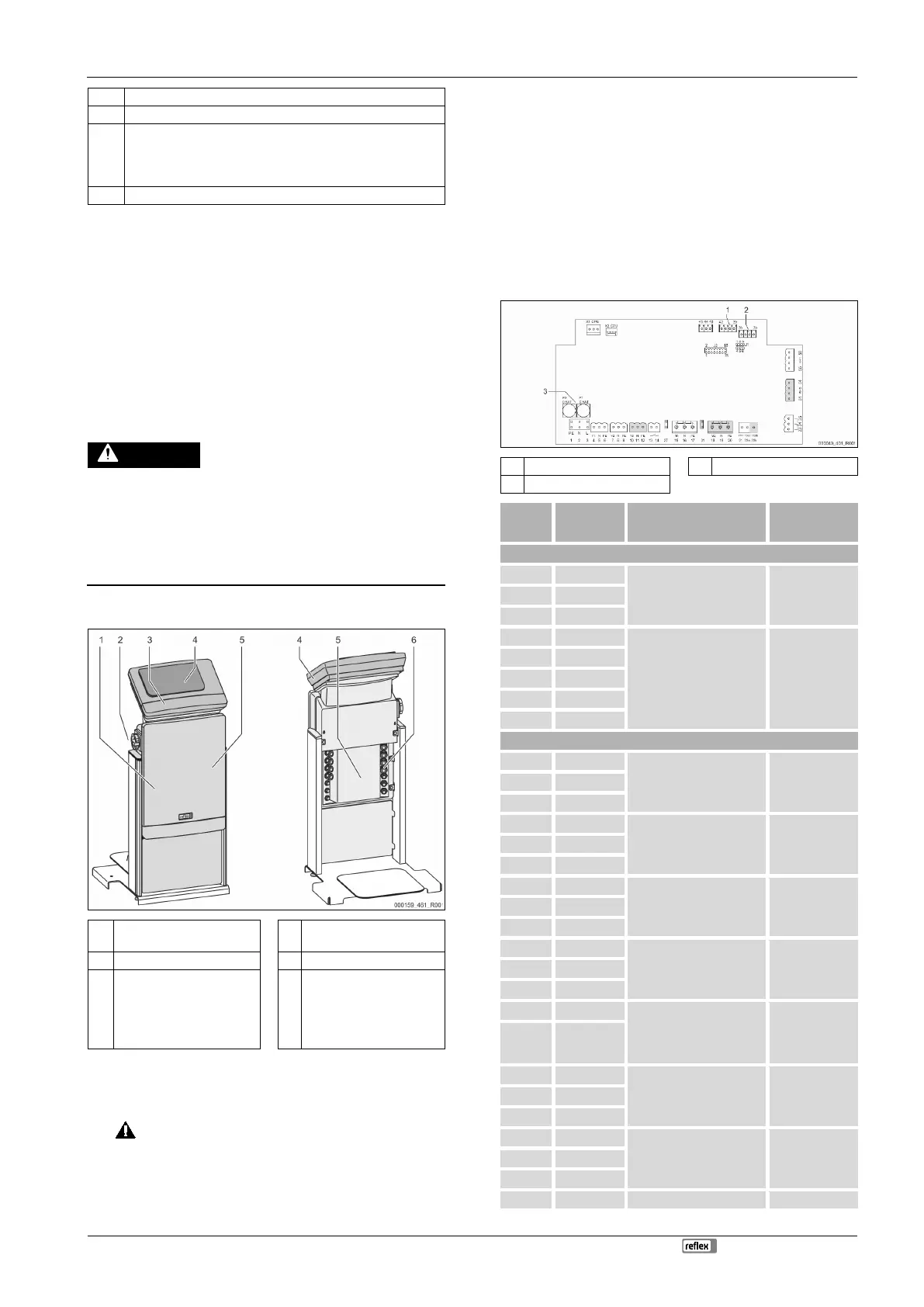

Attiecībā uz elektropieslēgumu izšķir pieslēgumu bloku un vadības bloku.
1
Pieslēgumu bloka pārsegs
(atverams)
4
Skārienjutīgā vadības
sistēma
2 Galvenais slēdzis 5 Pieslēgumu bloka aizmugure
3
Vadības bloka pārsegs
(atverams)
• RS-485 saskarnes
• Spiediena un līmeņa
izejas
6 Kabeļu izvadi
• Energoapgāde un
drošinātāji
• Bezpotenciāla kontakti
• Sūkņa „PU” pieslēgums
Turpmākais apraksts attiecas uz standarta iekārtām, un tajā ietverti tikai
uzstādīšanas vietā nepieciešamie pieslēgumi.
1. Atvienojiet iekārtu no strāvas un nodrošiniet to pret atkārtotu ieslēgšanu.
2. Noņemiet pārsegus.
BĪSTAMI Dzīvībai bīstami savainojumi strāvas trieciena rezultātā.
Iekārtas shēmas plates daļās var būt 230 V spriegums arī pēc tam, kad
kontaktdakša ir atvienota no strāvas padeves. Pirms noņemt pārsegus,
pilnībā atvienojiet iekārtas vadības sistēmu no strāvas padeves.
Pārbaudiet, vai shēmas plate neatrodas zem sprieguma.
3. Pieslēgumu bloka aizmugurē iemontējiet atbilstošus kabeļu
skrūvsavienojumus kabeļu izvadiem. Piemēram, M16 vai M20.
4. Izvelciet visus pievienojamos kabeļus cauri kabeļu skrūvsavienojumiem.
5. Pievienojiet visus kabeļus atbilstoši spaiļu savienojumu shēmām.
– Lai garantētu drošību uzstādīšanas vietā, ievērojiet iekārtas
pieslēguma parametrus; 6 "Tehniskās specifikācijas", 292.
6. Uzmontējiet pārsegu.
7. Pieslēdziet kontaktdakšu 230 V strāvas padevei.
8. Ieslēdziet sistēmu.
Elektropieslēgums ir izveidots.
7.5.1 Spaiļu plāns
7.5.2 Pieslēgumu bloka spaiļu savienojumu shēma
1 Spiediens 3 Drošinātāji
2 Līmenis
Energoapgāde
230 V energoapgāde,
maksimāli 16 A
uzstādīšanas
vietā
X0/2 N
X0/3 PE
X0/1 L1
Energoapgāde 400 V,
maksimāli 20 A
(attiecas tikai uz Variomat
Giga un Variomat 140!)
uzstādīšanas
vietā
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
Sistēmas plate
1 PE
Sprieguma apgāde uzstāda rūpnīcā 2 N
3 L
4 Y1
Magnētiskais vārsts
papildināšanai WV
uzstāda rūpnīcā 5 N
6 PE
7 Y2
Pārplūdes vārsts PV 1
(elektriskais lodveida krāns
vai magnētiskais vārsts)
--
9 PE
10 Y3
Pārplūdes vārsts PV 2
(motora lodveida krāns vai
magnētiskais vārsts)
--- 11 N
12 PE
13
Bezeļļas darbības
aizsardzības ziņojums
(bezpotenciāla)
Maks. 230 V, 2 A
uzstādīšanas
vietā,
papildaprīkojums
14
15 M1
Sūknis PU 1 uzstāda rūpnīcā 16 N
17 PE
18 M2
Sūknis PU 2 uzstāda rūpnīcā
20 PE
21 FB1 Sūkņa 1 sprieguma kontrole uzstāda rūpnīcā
