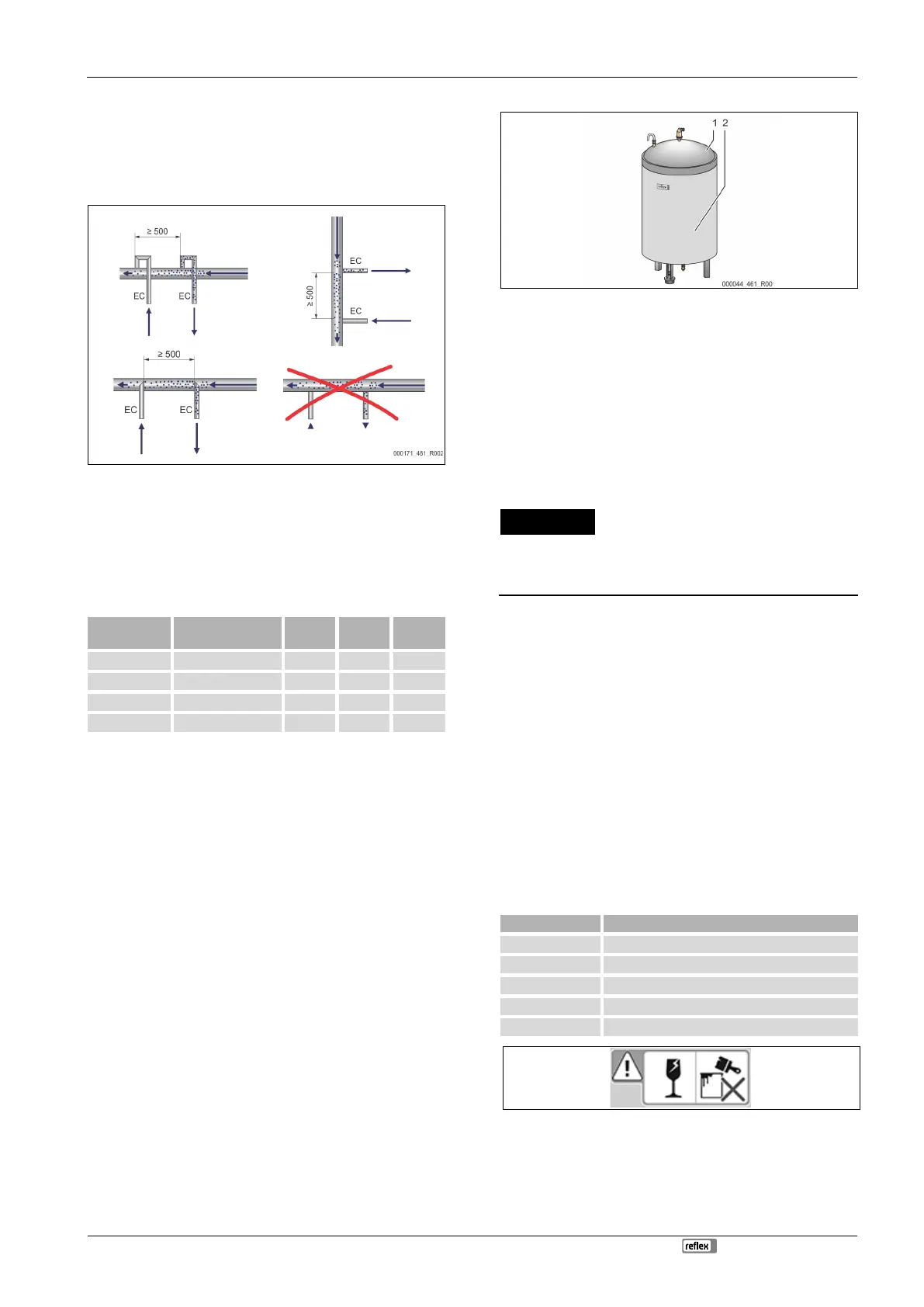

Izplešanās caurules „EC”
Lai nodrošinātu degazāciju, instalējiet divas izplešanās caurules „EC”.
• Vienu cauruli, kas pienāk no sistēmas, ūdenim ar paaugstinātu gāzes
saturu.
• Vienu cauruli, kas aiziet uz sistēmu, degazētajam ūdenim.
Izplešanās cauruļu „EC” pieslēguma nominālajam diametram „DN” jābūt
paredzētam minimālajam darba spiedienam „P
0
“.
Aprēķins P
0,
8.2 "Variomat pārslēgšanās punkti", 299.
Pieslēguma nominālais diametrs „DN” attiecas uz izplešanās cauruli ar garumu
līdz 10 m. Ja tās garums ir lielāks, attiecīgi jāizvēlas lielāks diametrs. Iekārta
jāpievieno kopējās sistēmas galvenajai plūsmai „V”. Skatoties sistēmas plūsmas
virzienā, ūdenim ar paaugstinātu gāzes saturu paredzētā izplešanās caurule
jāpievieno pirms degazētajam ūdenim paredzētās izplešanās caurules.
Nepieļaujiet lielu netīrumu iekļūšanu sistēmā un to izraisītu netīrumu uztvērēja
„ST” pārslogošanu. Pieslēdziet izplešanās caurules „EC” atbilstoši blakus
attēlotajiem montāžas variantiem.
Minimālais darba
spiediens p
0
(bar)
-1 X --- ---
-2/35 X --- ---
2-2 ≤ 3,5 --- X ---
-2 > 3,5 --- --- X
Norādījums!
Ūdens temperatūrai izplešanās cauruļu „EC” montāžas punktā jābūt
robežās no 0
°C līdz 70 °C. Izmantojot papildu tvertnes, izmantošanas
iespējas nepalielinās. Plūsmas dēļ, kas rodas
degazācijas fāzē, nebūtu
iespējams nodrošināt termoaizsardzību.
7.3.4.2 Papildināšanas caurule
Ja netiek pieslēgta automātiskā ūdens papildināšana, noslēdziet
papildināšanas caurules „WC” pieslēgumu ar R ½ collas aizbāzni.
• Novērsiet iekārtas traucējumu, nodrošinot manuālu ūdens papildināšanu.
• Uzstādiet vismaz vienu netīrumu uztvērēju „ST” ar sieta smalkumu
≤ 0,25 mm tieši pirms magnētiskā papildināšanas vārsta.
– Starp netīrumu uztvērēju „ST” un magnētisko papildināšanas vārstu
instalējiet īsu cauruli.
Norādījums!
Ja statiskais spiediens pārsniedz 6
bar, papildināšanas caurulē „WC”
iemontējiet spiediena reduktoru.
Norādījums!
Ja ūdeni papildina no dzeramā ūdens sistēmas, vajadzības gadījumā
papildināšanas caurulē
„WC” instalējiet „Reflex Fillset”, 4.6
Papildaprīkojums", 289.
„Reflex” papildināšanas sistēmas, piemēram, „Reflex Fillset”, ir
paredzētas papildināšanas jaudai < 1 m³/h.
7.3.5 Siltumizolācijas montāža
Aplieciet ap pamattvertni (1) opcionālo siltumizolāciju (2) un noslēdziet
siltumizolāciju ar rāvējslēdzēju.
Norādījums!
Apkures sistēmām izolējiet pamattvertni un izplešanās caurules „EC”
pret siltuma zudumiem.
Pamattvertnes vākam, kā arī sekundārajai tvertnei
siltumizolācija nav nepieciešama.
Norādījums!
Ja veidojas kondensāts, uzstādiet
siltumizolāciju.
7.3.6 Svara mērīšanas elementa montāža
Spiediena devēja bojājumi nepareizi veiktas montāžas dēļ
Nepareizi veiktas montāžas dēļ iespējami līmeņa mērīšanai paredzētā
spiediena devēja „LIS” bojājumi, darbības traucējumi un kļūdaini mērījumi.
• Ievērojiet norādījumus par spiediena devēja montāžu.
Līmeņa mērierīce “LIS” darbojas ar spiediena mērītāju. Tās montāžu veiciet tikai
tad, kad pamattvertne atrodas savā galīgajā pozīcijā, 7.3.3 "Tvertņu
uzstādīšana", 293. Ņemiet vērā šādus norādījumus:
• Noņemiet no pamattvertnes pamatnes transportēšanas aizsardzību (koka
klucīti).
• Transportēšanas aizsardzības vietā ievietojiet spiediena mērītāju.
– Spiediena mērītāju pēc izvēles var piestiprināt arī pie
pamattvertnes pamatnes, izmantojot piegādes komplektā iekļautās
skrūves. Šāda piestiprināšana nav obligāta.
• Novērsiet triecienveida slodzi uz spiediena mērītāju, piemēram, vēlākas
tvertnes līmeņošanas radīto.
• Pieslēdziet pamattvertni un pirmo sekundāro tvertni ar elastīgām
savienojuma šļūtenēm.
– Izmantojiet piegādes komplektā iekļautos pieslēguma komplektus,
7.3.3 "Tvertņu uzstādīšana", 293.
• Pēc pamattvertnes nolīmeņošanas un pilnīgas iztukšošanas veiciet
uzpildes līmeņa nulles savietošanu, 8.6 "Vadības sistēmas parametru
iestatīšana klienta izvēlnē", 301.
Līmeņa mērīšanas orientējošās vērtības:
200 l 0–4 bāri
300–500 l 0–10 bāri
600–1000 l 0–25 bāri
1500–2000 l 0–60 bāri
3000–5000 l 0–100 bāri
Norādījums!
Svara mērīšanas elements nav izturīgs pret spiediena triecienu un to
nedrīkst krāsot!
