Montasje
Variomat Touch — 09.09.2022-Rev. C Norsk —
389

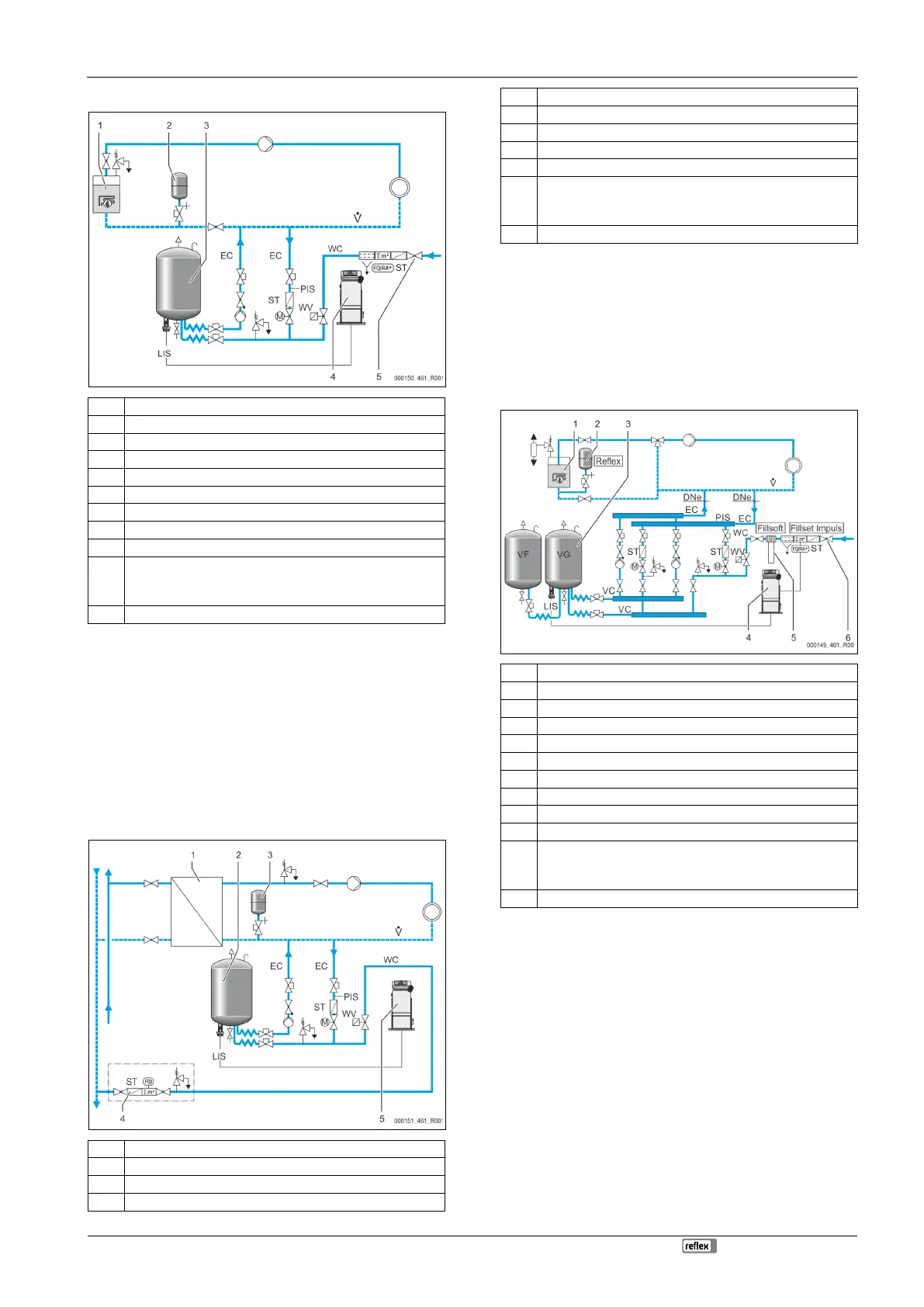

7.4.1.1 Bruk i et anlegg med én kjele
1 Varmegenerator
2 Trykkekspansjonsbeholder "MAG"
3 Grunnbeholder
4 styreenhet
5 Reflex Fillset
ST Smussfanger
WC Ettermatingsledning
PIS Trykkmåleomformer
WV Magnetventil for ettermating
EC Avgassingsledning
• For det gassrike vannet fra anlegget.
• For det avgassede vannet til anlegget.
LIS Nivåmåling
Anlegg med én kjele ≤ 350 kW, vanntemperatur < 100 °C.
• Ved en ettermating med drikkevann forkobles Reflex Fillset med
integrert systemskiller.
• Hvis du ikke forkobler Reflex Fillset, bruker du en smussfanger "ST" med en
filtermaskevidde på ≥ 0,25 mm.

Merk!
Kvaliteten på
ettermatingsvannet må oppfylle gjeldende forskrifter, i
f.eks. VDI
2035.
–
Hvis kvaliteten ikke oppnås, bruker du Reflex Fillsoft for å
bløtgjøre ettermatingsvannet fra drikkevannsettet.
7.4.1.2 Bruk i en fjernvarme-husstasjon
1 Fjernvarme-husstasjon
2 Grunnbeholder
3 Trykkekspansjonsbeholder "MAG"
4 Ettermatingsenhet på anleggssiden
5 styreenhet
WC Ettermatingsledning
PIS Trykkmåleomformer
WV Magnetventil for ettermating
ST Smussfanger
EC Avgassingsledning
• For det gassrike vannet fra anlegget.
• For det avgassede vannet til anlegget.
LIS Nivåmåling
Fjernvarmevann er spesielt godt egnet som ettermatingsvann.
• Vannberedningen kan bortfalle.
• Bruk en smussfanger "ST" for ettermating med en filtermaskevidde på
≥ 0,25 mm.

Merk!
Du må ha tillatelse fra den som leverer fjernvarmevannet.
7.4.1.3 Bruk i et anlegg med sentral returblanding
1 Varmegenerator
2 Trykkekspansjonsbeholder "MAG"
3 Grunnbeholder
4 styreenhet
5 Reflex Fillsoft
6 Fillset Impuls
WC Ettermatingsledning
PIS Trykkmåleomformer
WV Magnetventil for ettermating
ST Smussfanger
EC Avgassingsledning
• For det gassrike vannet fra anlegget.
• For det avgassede vannet til anlegget.
LIS Nivåmåling
Ettermating med vann ved hjelp av et avherdingsanlegg.
• Integrer alltid enheten i hovedvolumstrømmen "V", slik at avgassing av
anleggsvannet er sikret. Ved en sentral returblanding eller ved
hydrauliske forgreninger er det anleggssiden. Kjelen fra
varmegeneratoren får en enkeltsikring.
• Ved Reflex Fillsoft avherdingsanlegg brukes Fillset Impuls.
– Styringen vurderer ettermatingsmengden, og signaliserer når det
er nødvendig å skifte avherdingspatronene.

Merk!
Kvaliteten på
ettermatingsvannet må oppfylle gjeldende forskrifter, i
f.eks. VDI 2035.
