VOLTAGE REGULATOR
DESCRIPTION
The elect ronic volt age regula tor (1) (Fig. 15) is
attached to th e rear of th e generator. The regulator
may be serviced separately fr om the generator.
REMOVAL
CAUTION: DISCONNECT NEGATIVE CABLE FROM
BATTERY BEFORE REMOVING BATTERY OUTPUT
WIRE FROM GENERATOR. FAILURE TO DO SO
CAN RESULT IN INJURY.
(1) Disconn ect and isolate negative batt ery ca ble.
(2) Raise and support vehicle.
(3) Remove bolt (2) (Fig. 16) at turboch arger br ace
(1) (Fig. 16).
(4) Loosen bolt (1) (Fig. 17) at brace (2) (F ig. 17).
Swivel th e race (2) to the side.
(5) Remove + term ina l nuts (3) an d (4) (Fig. 17).
(6) Remove wir es (5) an d (6) (Fig. 17).

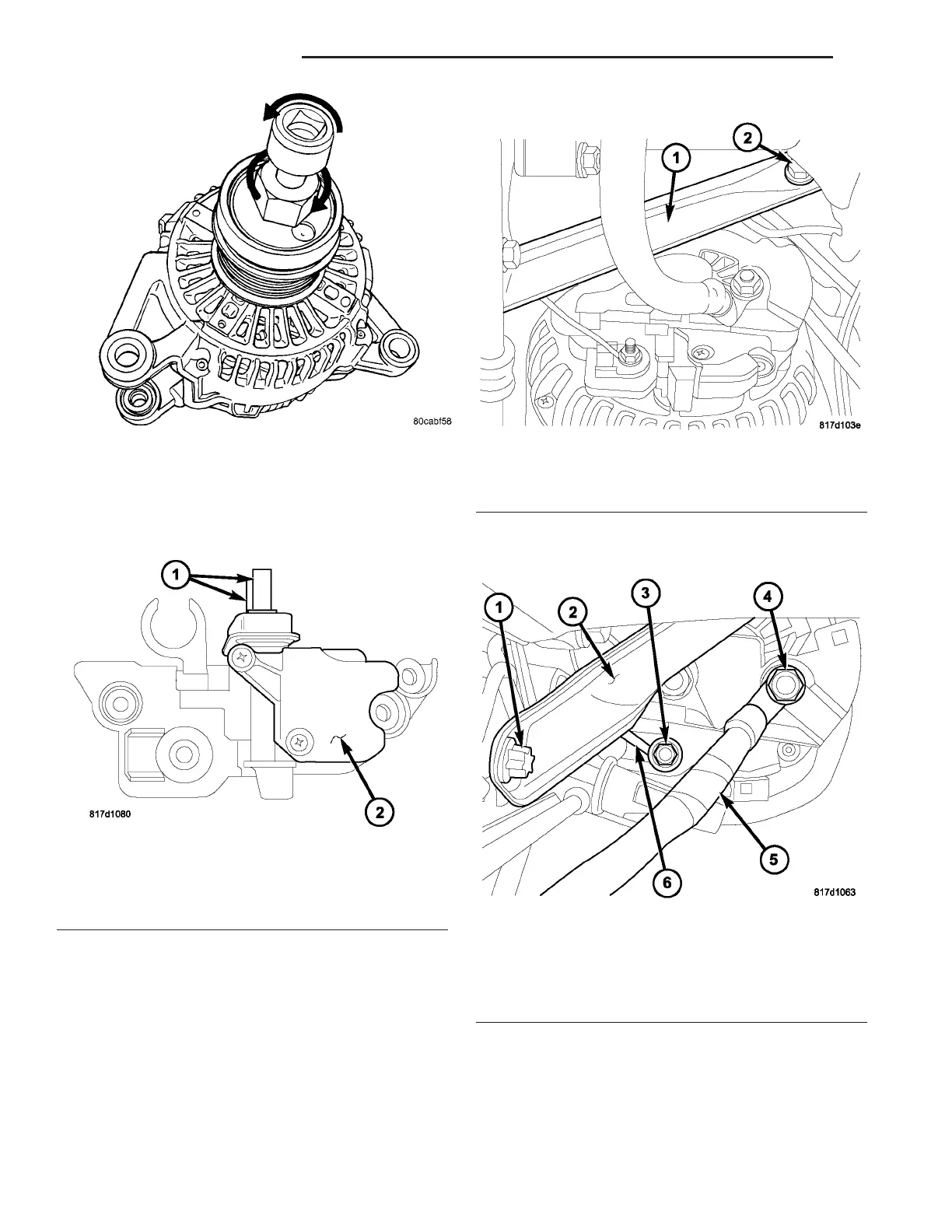

Fig. 14 DECOUPLER INSTALLATION (Litens)
Fig. 15 VOLTAGE REGULATOR
1 - Carbon Brushes
2 - Voltage Regulator
Fig. 16 BRACE BOLT
1 - Turbocharger Brace
2 - Brace Bolt
Fig. 17 REAR OF GENERATOR
1 - Brace Bolt
2 - Brace
3 - Nut
4 - Nut
5 - Wire
6 - Wire
