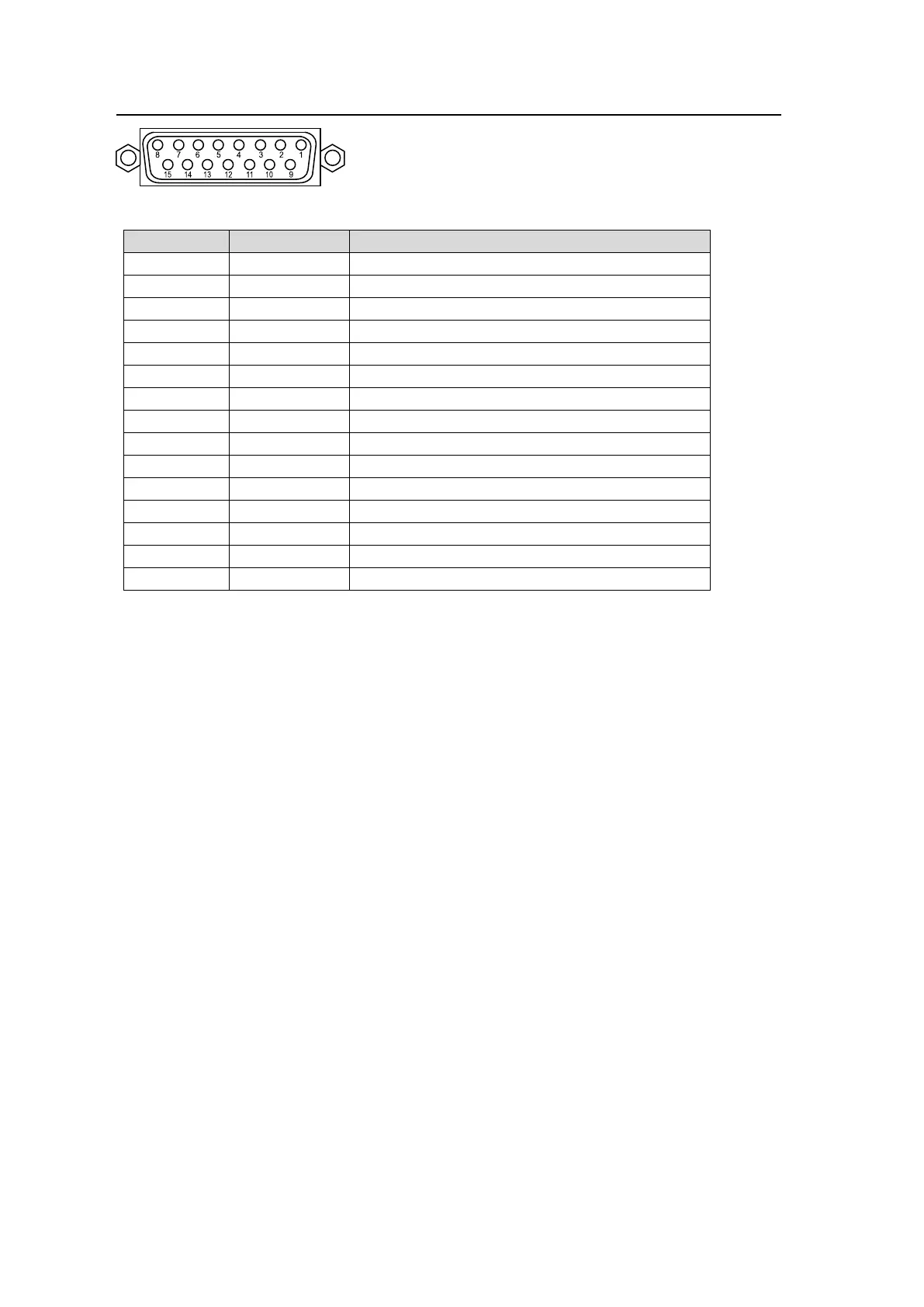

2-4-5. GPI/TALLY OUT Connector (HVS-391OU)
Pin Assignment Table
Pin No. IN/OUT Description
1
IN
M/E1 BKGD AUTO TRANS (default setting)
2 IN M/E1 KEY1 AUTO TRANS (default setting)
3 IN M/E1 KEY2 AUTO TRANS (default setting)
4 IN M/E1 KEY3 AUTO TRANS (default setting)
5
IN
M/E1 KEY4 AUTO TRANS (default setting)
6 IN Not Used (default setting)
7
-
Signal ground
8 - Signal ground
9 OUT M/E1 BKGD TRANS STS (default setting)
10 OUT M/E1 KEY1 TRANS STS (default setting)
11
OUT
M/E1 KEY2 TRANS STS (default setting)
12 OUT M/E1 KEY3 KEY2 TRANS STS (default setting)
13
OUT
M/E1 KEY4 TRANS STS (default setting)
14 OUT Not Used (default setting)
15 - +5 V output (MAX 0.5 A)
The pin assignments shown above are the factory default assignments. Pin
assignments can be changed via operational menus. See section 24-1-3 "OU
GPI/O." See the previous sections for the GPI IN and GPI/TALLY OUT circuits.
15-pin D-sub (female)
with inch screws
