2D-2 - ELECTRICAL 90-824052R3 JUNE 2002

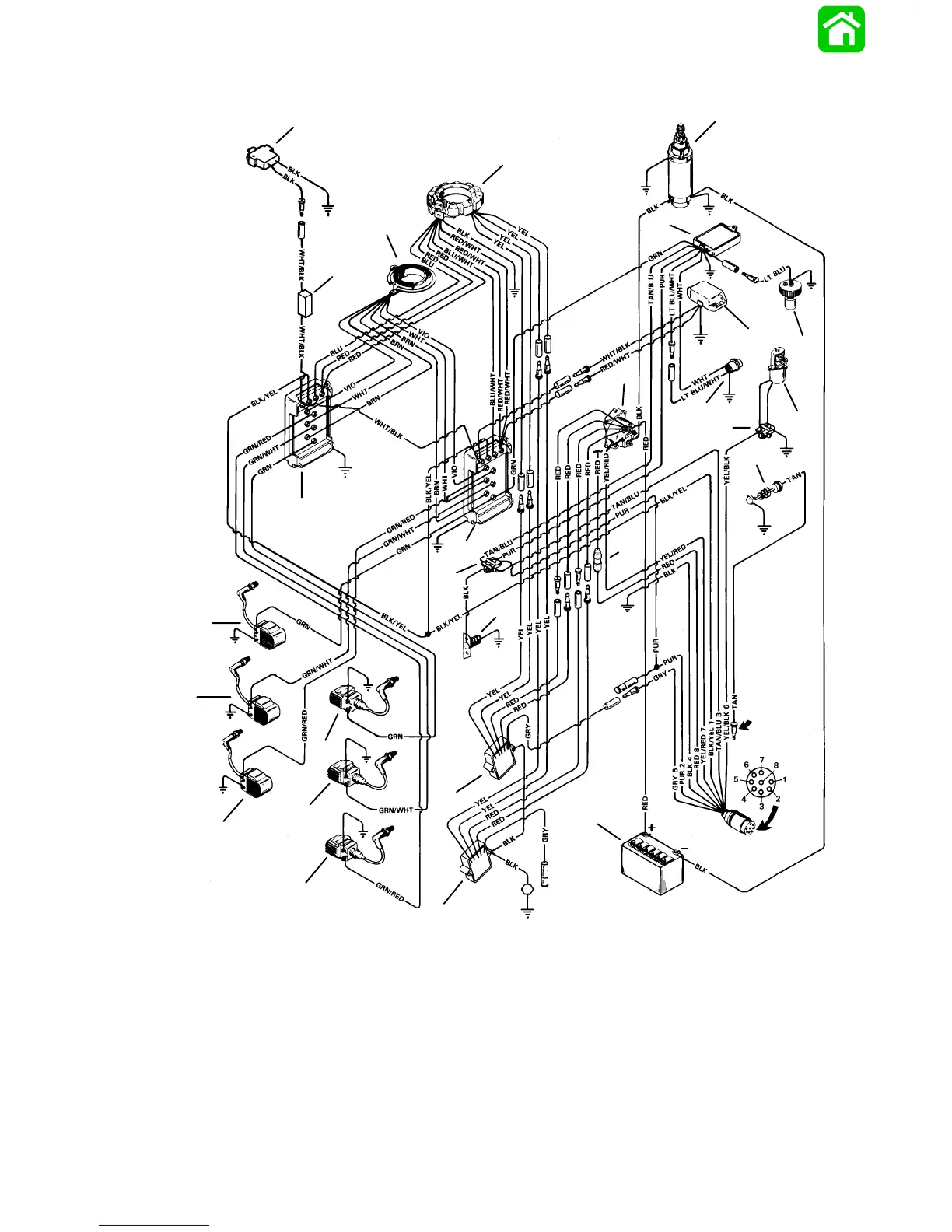

Wiring Diagram XR6/MAG III/175
BLK = BLACK
BLU = BLUE
BRN = BROWN
GRY = GRAY
GRN = GREEN
PUR = PURPLE
RED = RED
TAN = TAN
VIO = VIOLET
WHT = WHITE
YEL = YELLOW
2
3
4
5
6
7
9
10
8
11
16
16
19
20
21
22
18
17
23
25
24
1
26
12
13
14
15
27
14
1 - 40 Ampere Stator
2 - Starter
3 - Lubalert
4 - Oil Tank Cap
5 - Idle Stabilizer
6 - Rotational Sensor
7 - Enrichment Valve
8 - Temperature Gauge Sender
9 - Control Box Instrument Connector
10- Engine Harness
11- 12V Battery
12- Starter Solenoid
13- Outer Switch Box
14- Terminal Block
15- Water Temperature Switch
16- Voltage Regulator
17- Coil # 1
18- Coil # 3
19- Coil # 5
20- Coil # 6
21- Coil # 4
22- Coil # 2
23- Inner Switch Box
24- Trigger
25- Resister
26- Shift Switch
27- 20 Ampere Fuse
