Vestizione
Fairing
sezione / section
E 1
3 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
A
B
C
D
E
F
G
H
L
M
N
P

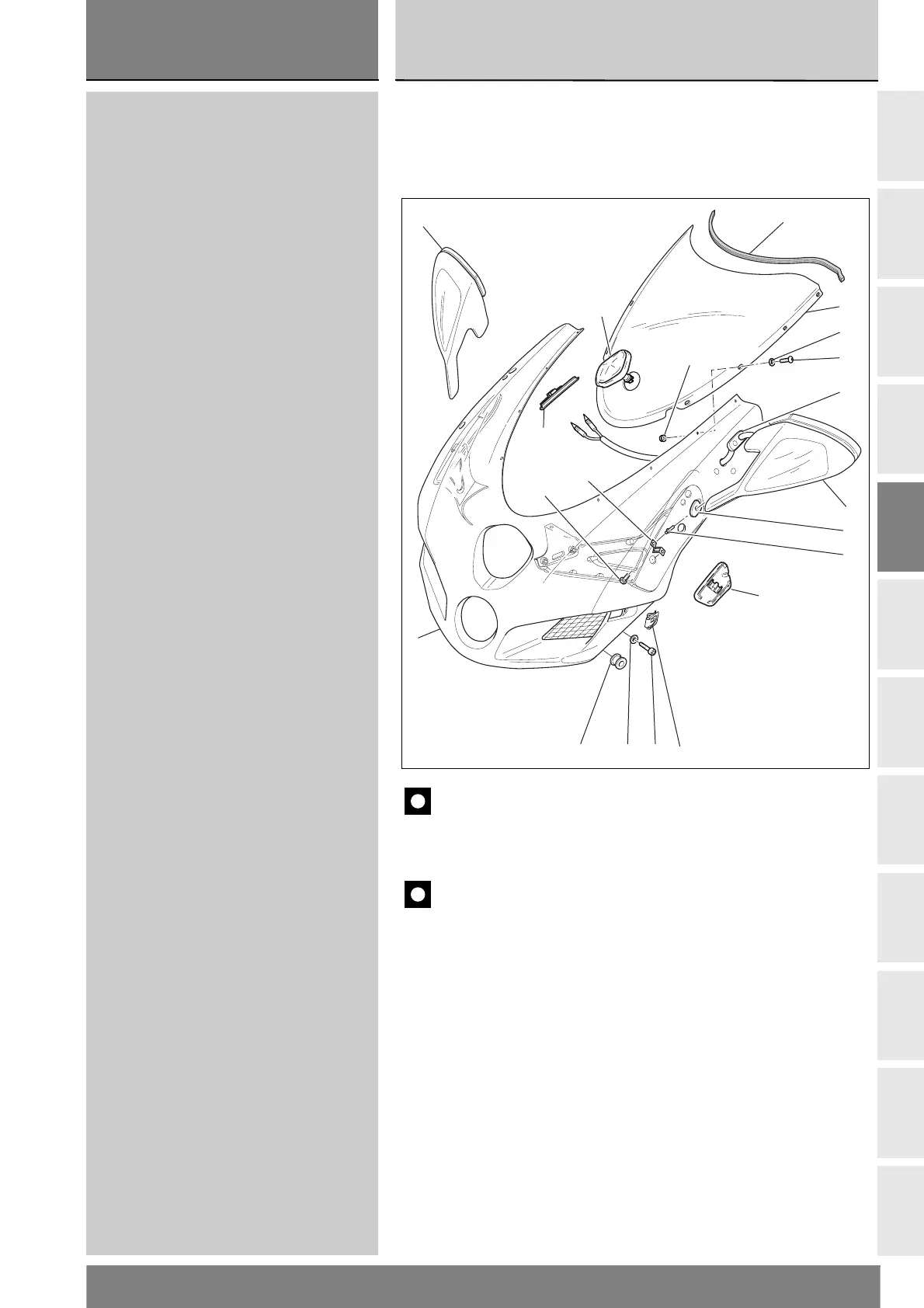

1 - CUPOLINO - SPECCHIETTI RETROVISORI
1 Cupolino
2 Luce di posizione
3 Gommino destro
4Vite
5Vite
6 Molletta
7 Rivetto a strappo
8 Specchio retrovisore destro
9 Specchio retrovisore sinistro
10 Dado
11 Rosetta nylon
12 Vite speciale
13 Parabrezza
14 Gomma protezione parabrezza
15 Rosetta elastica
16 Gommino
17 Fissaggio rapido
18 Gommino sinistro
19 Guarnizione
20 Gommino anteriore specchio
9
7
20
13
14
12
19
11
8
1
2
16 15 5 17
10
4
6
3
18
1 - HEADLIGHT FAIRING - REAR-VIEW MIRRORS
1 Headlight fairing
2 Parking light
3 RH rubber block
4Screw
5Screw
6Clip
7 Shear rivet
8 RH rear-view mirror
9 LH rear-view mirror
10 Nut
11 Nylon washer
12 Special screw
13 Windshield
14 Windshield rubber protector
15 Spring washer
16 Rubber block
17 Quick mounting
18 LH rubber block
19 Gasket
20 Mirror front rubber block
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
