1 - FUEL SYSTEM

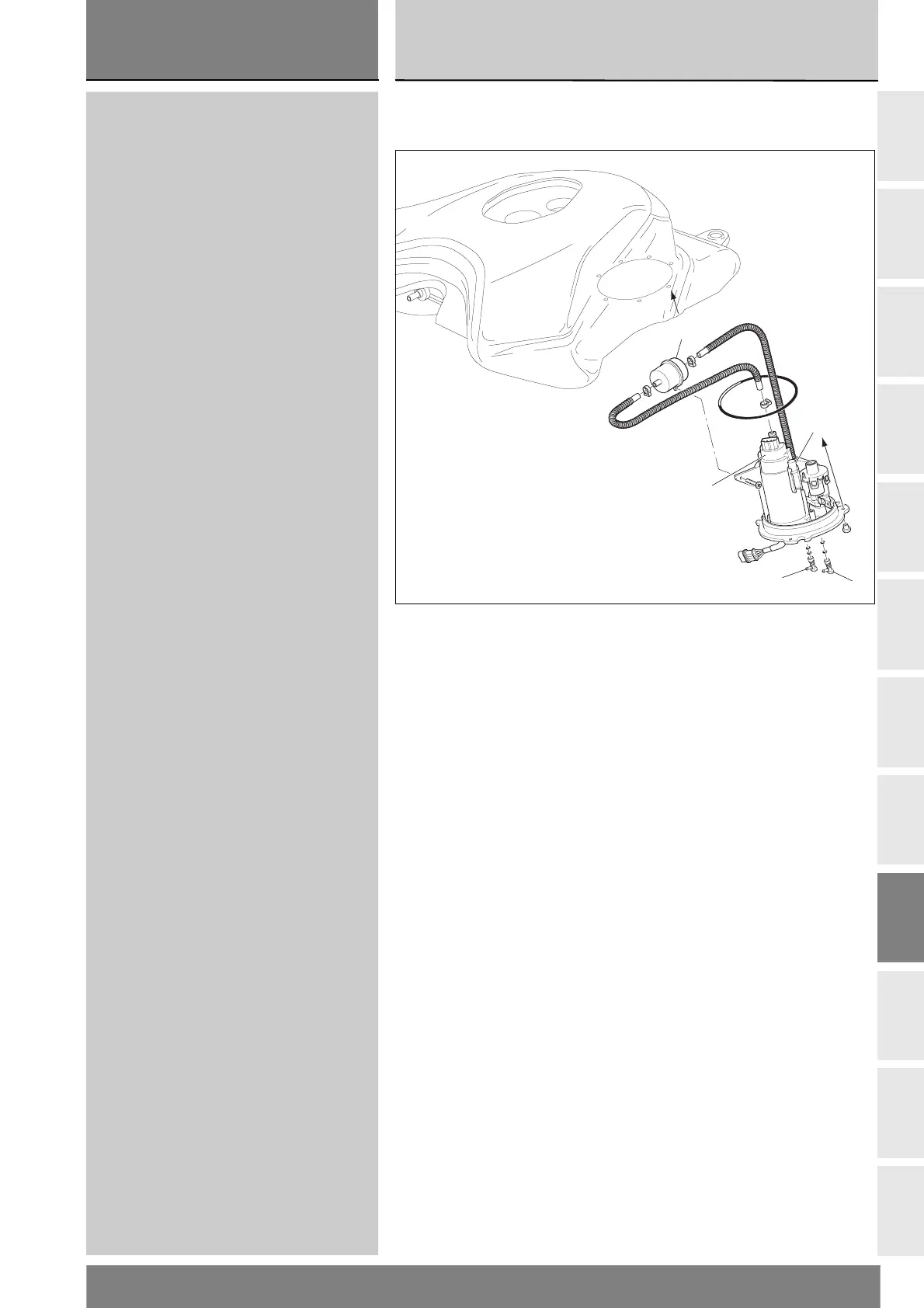

Fuel tank components
The key components of the fuel
system are fitted to a flange inside
the fuel tank.
The flange includes a pump (1) and
a replaceable filter (2).
Inside the flange is a thermistor (5)
which signals the fuel level, and a
pressure regulator.
The regulator is required to keep
the pressure head constant on the
injectors.
The delivery (4) and return (3) fittings
are connected to the hoses which
supply fuel to the throttle body
injectors.
1 - IMPIANTO DI
ALIMENTAZIONE
Componenti nel serbatoio
I componenti dell’impianto di
alimentazione sono fissati ad una
flangia montata all’interno del
serbatoio.
La flangia comprende una pompa (1)
ed un filtro (2) sostituibile
All’interno della flangia è presente
un termistore (5) che segnala il livello
carburante ed un regolatore di
pressione.
Il regolatore è necessario per
mantenere costante il salto di
pressione sugli iniettori.
Dai raccordi rapidi di mandata (4) e
ritorno (3) della flangia, partono le
tubazioni che alimentano gli iniettori
del corpo farfallato.
