Comandi - Dispositivi
Controls - Devices
sezione / section
F 2
10
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

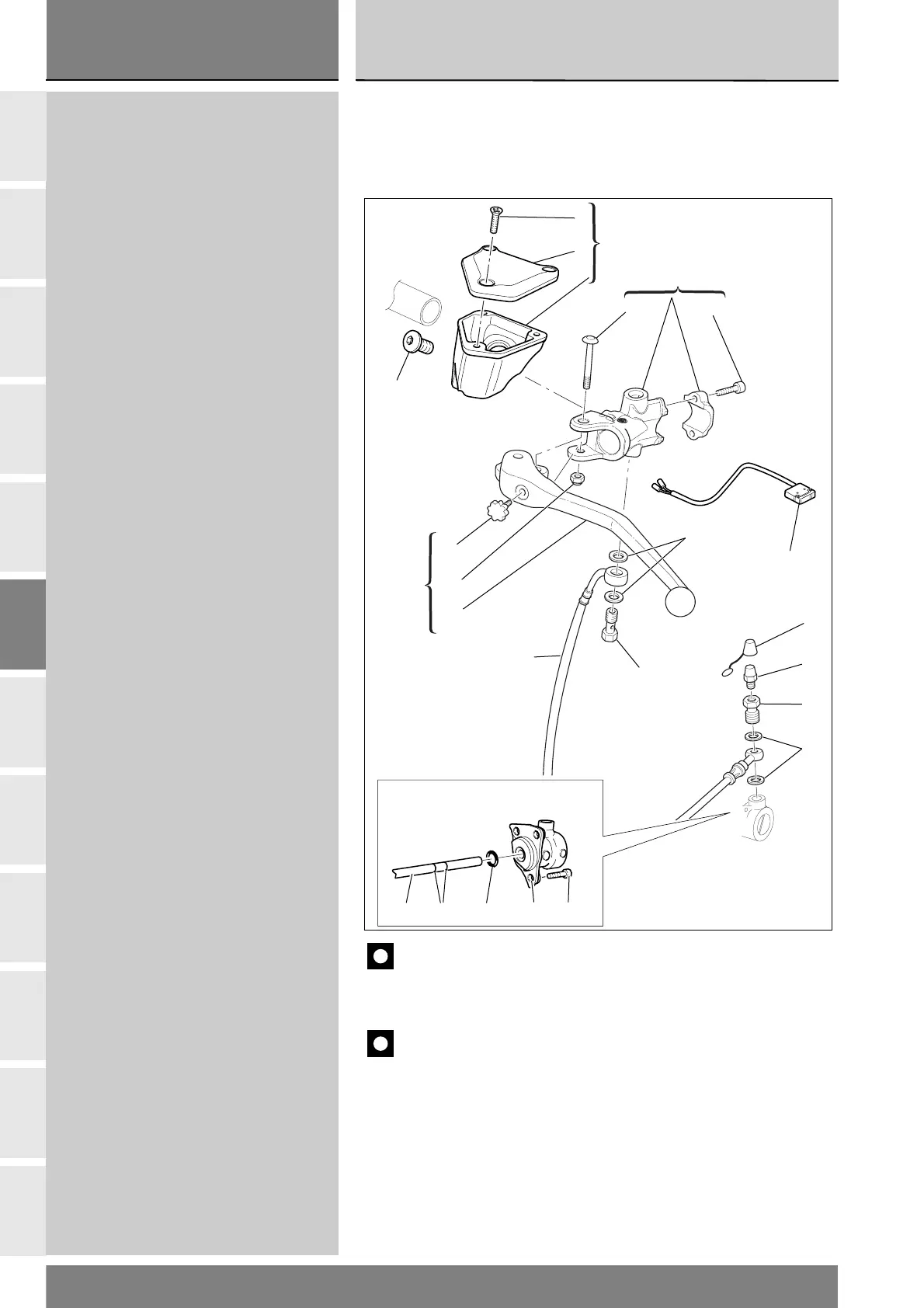

2 - COMANDO IDRAULICO FRIZIONE
1Vite
2 Coperchio
3 Serbatoio olio completo
4 Vite speciale
5 Pompa comando frizione
6Vite
7Dado
8 Vite di regolazione
9Leva
10 Asta rinvio frizione
11 Guarnizione
12 Bocchettone
13 Tubo frizione
14 Parapolvere
15 Spurgo
16 Bocchettone
17 Guarnizione OR
18 Guarnizione OR
19 Gruppo rinvio frizione
20 Vite
21 Microinterruttore
22 Raccordo di spurgo
1
2
3
4
22
5
5
6
7
9
8
11
13
12
14
21
15
16
11
10
18
19 2017
2 - CLUTCH HYDRAULIC CONTROL
1Screw
2Cover
3 Complete fluid reservoir
4 Special screw
5 Clutch control master cylinder
6Screw
7Nut
8 Adjuster screw
9 Lever
10 Clutch pushrod
11 Gasket
12 Fitting
13 Clutch control hose
14 Dust seal
15 Bleeder
16 Fitting
17 O-ring
18 O-ring
19 Clutch slave cylinder
20 Screw
21 Microswitch
22 Bleeder fitting
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
