Ducati DARK 749 - 2.2 - Lubrication system: oil cooler

Motore
Engine
sezione / section
N 2.2
16
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
2.2 - IMPIANTO DI LUBRIFICAZIONE:
RADIATORE OLIO
1 Radiatore olio
2 Gommino antivibrante
3 Distanziale
4 Guarnizione alluminio
5 Nipplo
6 Guarnizione O-Ring
7 Tubo olio
8 Guarnizione sp. 1
9 Vite speciale
10 Tubo lubrificazione teste
11 Tappo
12 Vite speciale
13 Radiatore olio
14 Vite
15 Piolo
16 Tampone in gomma
M
M
R
R
10
12
8
11
8
9
8
10
8
9
2
2
3
16
13
1
15
4
5
7
16
5
4
6
14
5
4
7
6
4
5

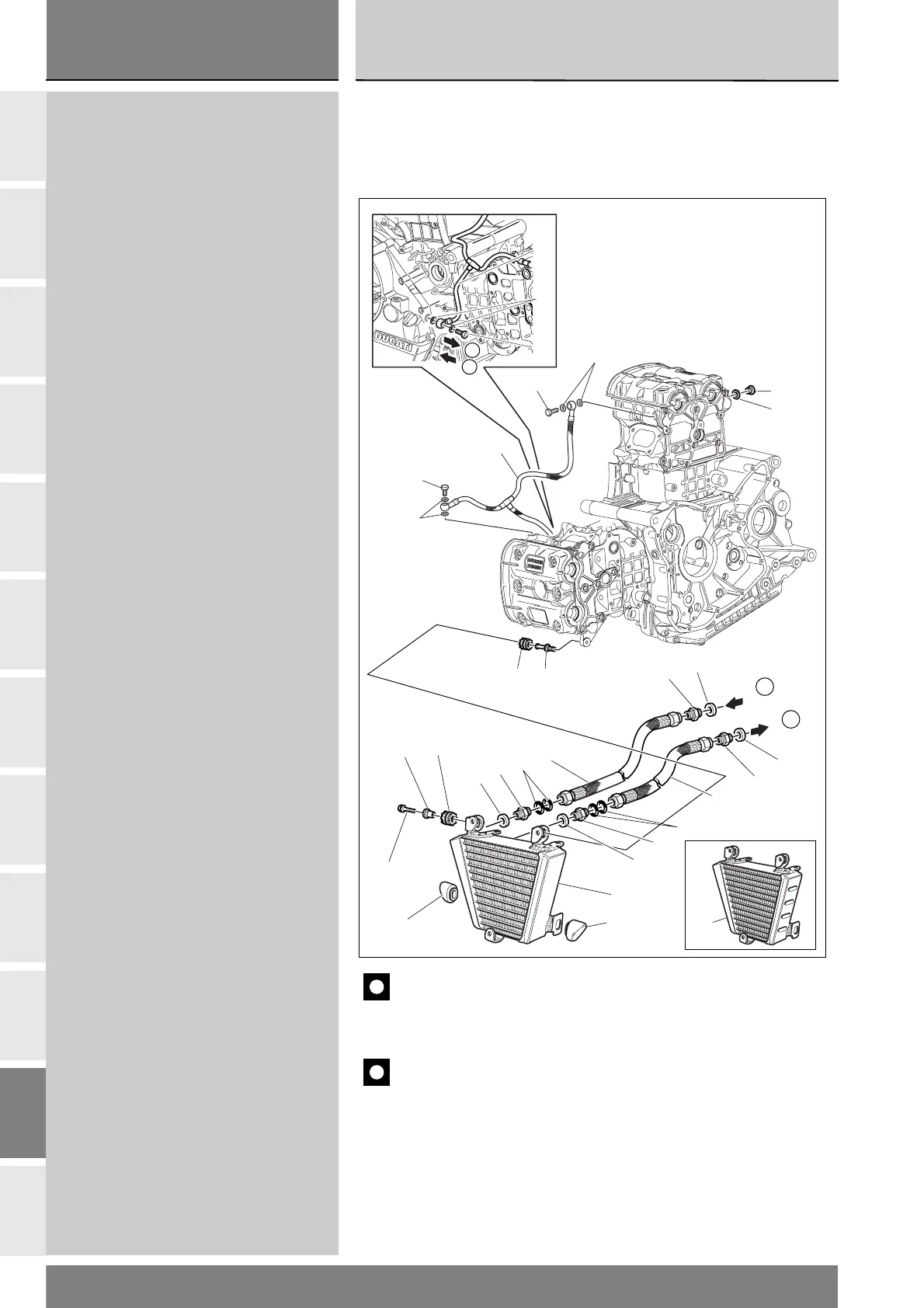

2.2 - LUBRICATION SYSTEM:
OIL COOLER
1 Oil cooler
2 Vibration damper
3 Spacer
4 Aluminium gasket
5 Nipple
6 O-ring
7 Oil hose
8 Gasket, thickness 1
9 Special screw
10 Head lubrication hose
11 Plug
12 Special screw
13 Oil cooler
14 Screw
15 Pin
16 Vibration damper
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
