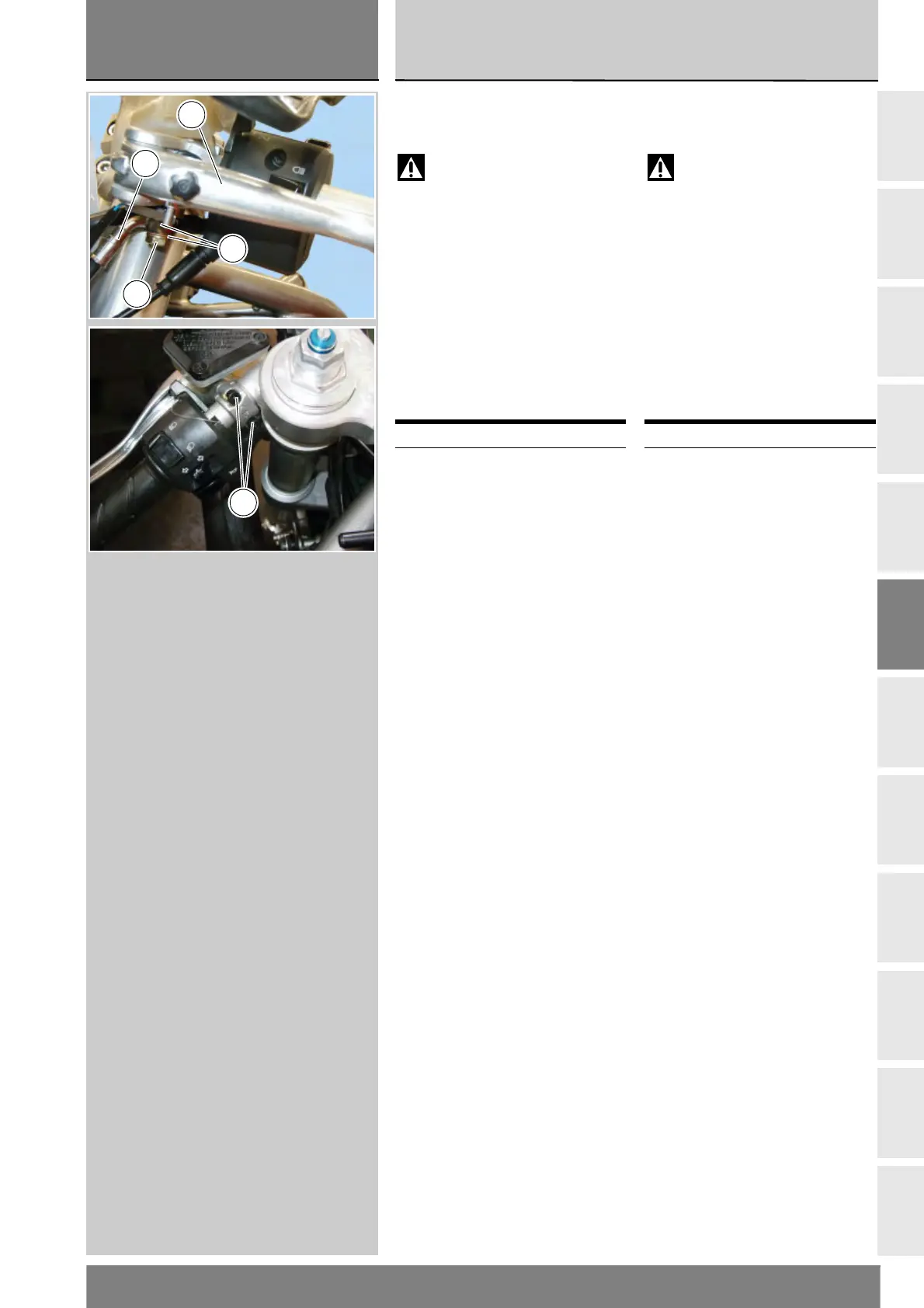

Smontaggio gruppo
pompa frizione
Attenzione
La casa costruttrice della pompa
frizione, considerando l’importanza in
termini di sicurezza che riveste questo
componente, suggerisce di non
intervenire in nessun modo all’interno
della pompa (5). Una revisione non
eseguita correttamente può mettere
in serio pericolo l’incolumità del pilota
e del passeggero.
Le operazioni di sostituzione si
devono limitare; per la pompa; alla
leva di comando, al gruppo serbatoio
e al fissaggio pompa.
Svitare la vite speciale (12),
recuperando le guarnizioni (11) per
liberare il gruppo pompa frizione (5)
dal tubo (13) comando frizione.
Svitare le due viti (6) di fissaggio
pompa al semimanubrio sinistro.
Per lo smontaggio e la sostituzione
dei componenti del gruppo pompa
seguire le indicazioni dell’esploso
riportato a inizio capitolo.
Operazioni Rif. Sez.
Svuotare l’ impianto
frizione
D 4
Removing the clutch
cylinder assembly
Warning
The clutch master cylinder
manufacturer advises against
servicing of the clutch master
cylinder (5) due to the safety-critical
nature of this component. Incorrect
overhaul of this critical safety
component can endanger rider and
passenger safety.
Maintenance operations of the
master cylinder are limited to
replacing the following parts: control
lever, reservoir unit, and master
cylinder fasteners.
Undo special screw (12) recovering
seals (11), to release clutch cylinder
assembly (5) from clutch control
pipe (13).
Undo the two screws (6) securing
clutch cylinder assembly to handlebar.
Refer to the exploded view at the
beginning of this section for
indications on disassembly and
replacement of the brake unit
components.
Operation See Sect.
Drain the clutch circuit D 4
5
13
11
12
6
