Ducati DARK 749 - Removal of the cylinder head pulley; fixed tensioner

A
B
C
D
E
F
G
H
L
M
N
P
Motore
Engine
sezione / section
N 4.2
59 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

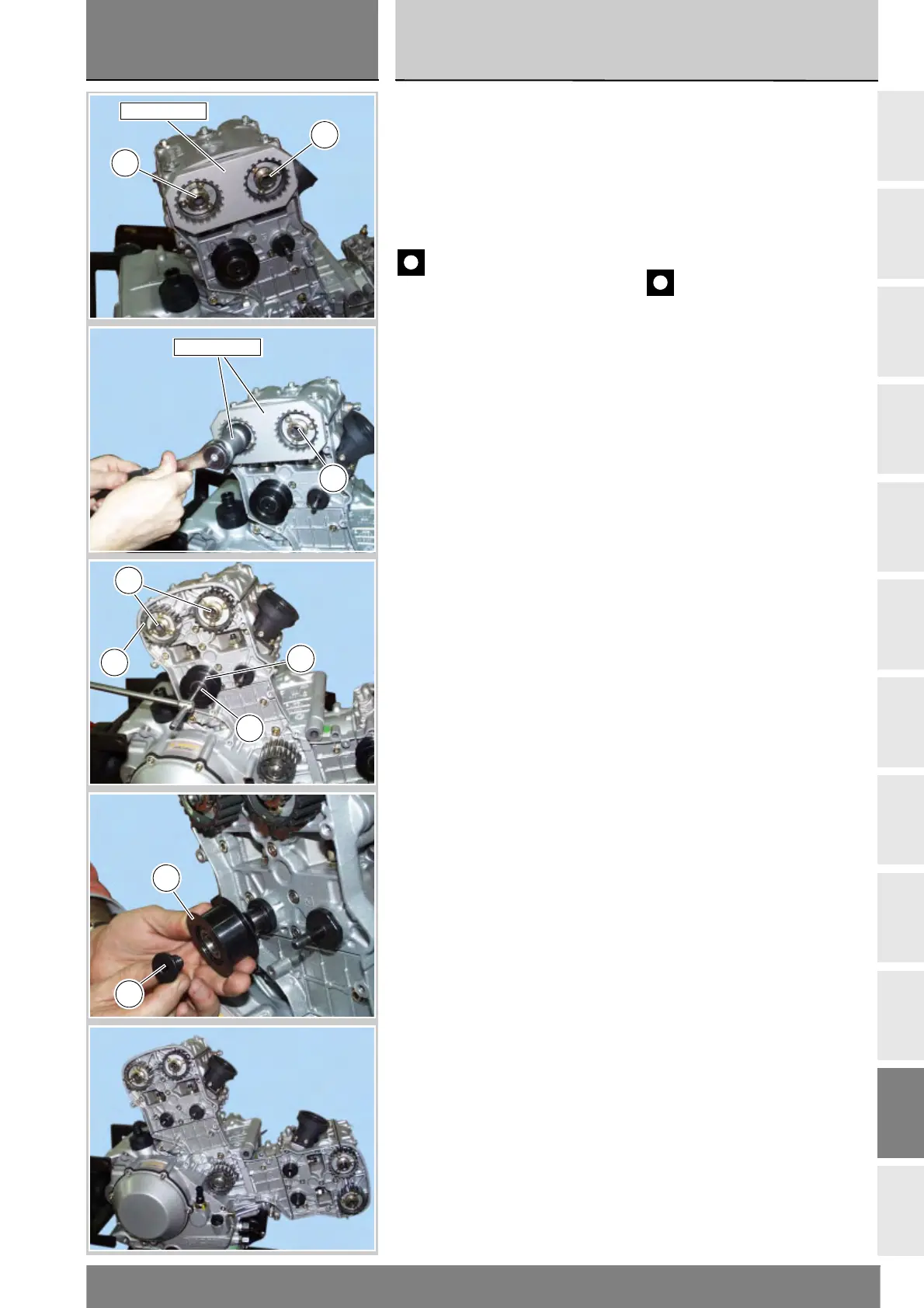

Smontaggio puleggie
testa / tenditore fisso
Inserire l’attrezzo cod. 88713.1806
sulle pulegge per bloccarne la rotazione
ed, utilizzando la bussola ad esso
abbinata, allentare le ghiere (21) di
fissaggio pulegge.
Importante
Ad ogni rimontaggio utilizzare
sempre le ghiere nuove.
Rimuovere dagli alberi distribuzione le
ghiere (21) e le pulegge (25).
Svitare la vite di fermo (5) e rimuovere
il tenditore fisso (28).
Eseguire la stessa operazione per
l'altro tenditore.
Removal of the cylinder
head pulley / fixed
tensioner
Install tool part no. 88713.1806 on
the pulleys to hold them against
rotation and use the bush supplied
with it to slacken off the ringnuts (21)
securing the pulleys.
Important
At reassembly, always use
new ring nuts.
Remove ring nuts (21) and the
pulleys (25) from the camshafts.
Undo the screw (5) and remove the
fixed tensioner (28).
Repeat the same procedure to
remove the other fixed tensioner.
88713.1806
21
21
21
88713.1806
21
25
28
5
28
5
