Ducati DARK 749 - 6 - Airbox - throttle body

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 6
9
A
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

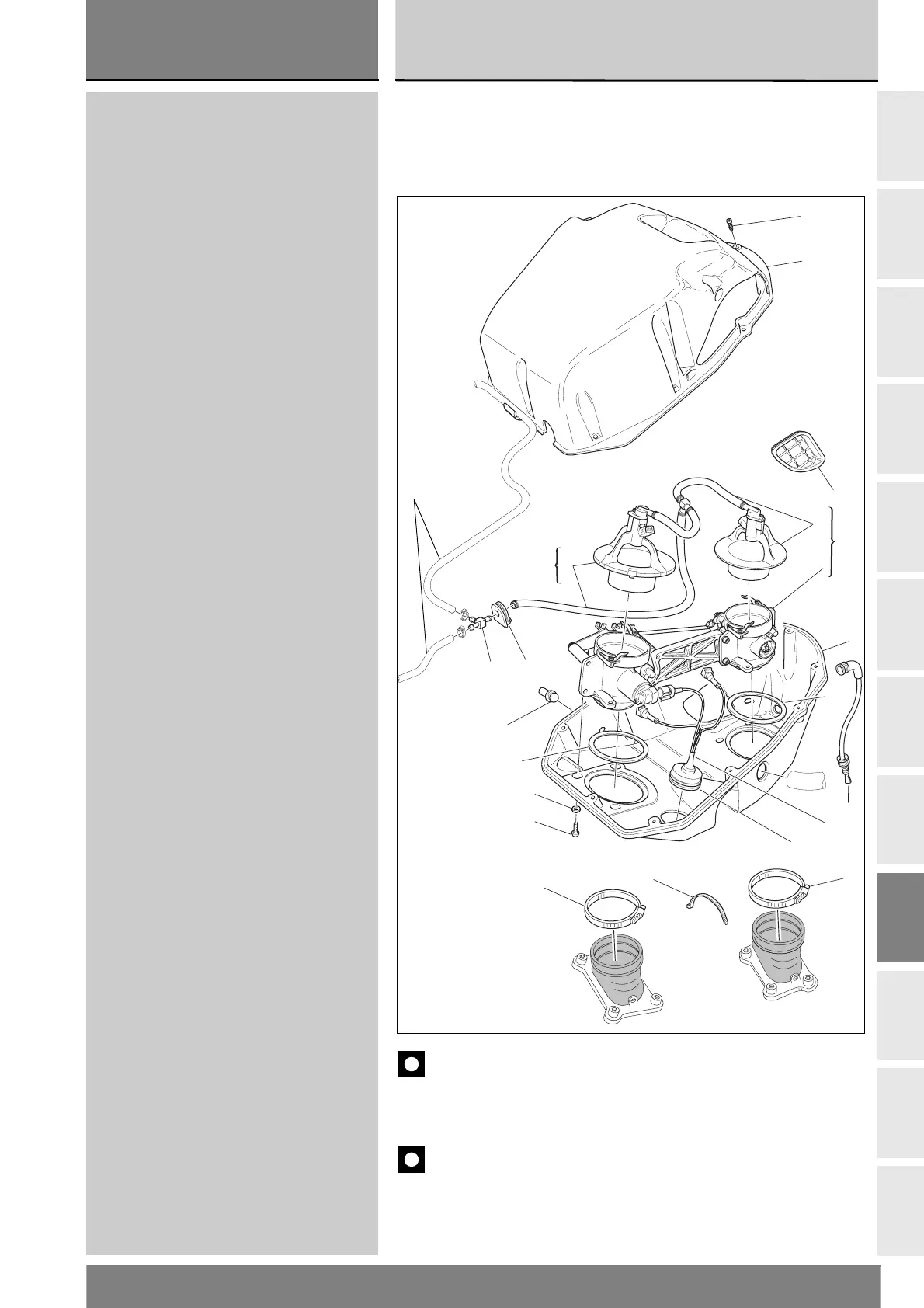

6 - SCATOLA FILTRO - CORPO FARFALLATO
1Vite
2 Coperchio scatola filtro
3 Kit tubazioni
4 Guarnizione
5 Corpo farfallato completo
6 Scatola filtro inferiore
7 Fascetta
8 Tubo drenaggio scatola filtro
9 Cablaggio corpo farfallato
10 Vite
11 Fascetta
12 Guarnizione passaggio tubi carburante
13 Raccordo a “T”
14 Cuffia scatola filtro
15 Rosetta
16 Gommino
17 Gommino per viti by-pass
6 - AIRBOX – THROTTLE BODY
1Screw
2 Airbox cover
3Pipe kit
4 Gasket
5 Throttle body assembly
6 Lower airbox
7Clamp
8 Airbox drain pipe
9 Throttle body wiring
10 Screw
11 Clamp
12 Fuel pipe grommet
13 T-fitting
14 Airbox dust cover
15 Washer
16 Rubber
17 By-pass screw rubber
3
3
5
5
7
9
16
10
15
12
11
11
6
4
14
8
1
2
17
4
13
Sez. E 3
Sect. E 3
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
L
Important
Bold reference numbers in this section identify parts not shown in the
figures alongside the text. Refer to the exploded view diagram.
