Motore
Engine
sezione / section
N 7.1
128 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

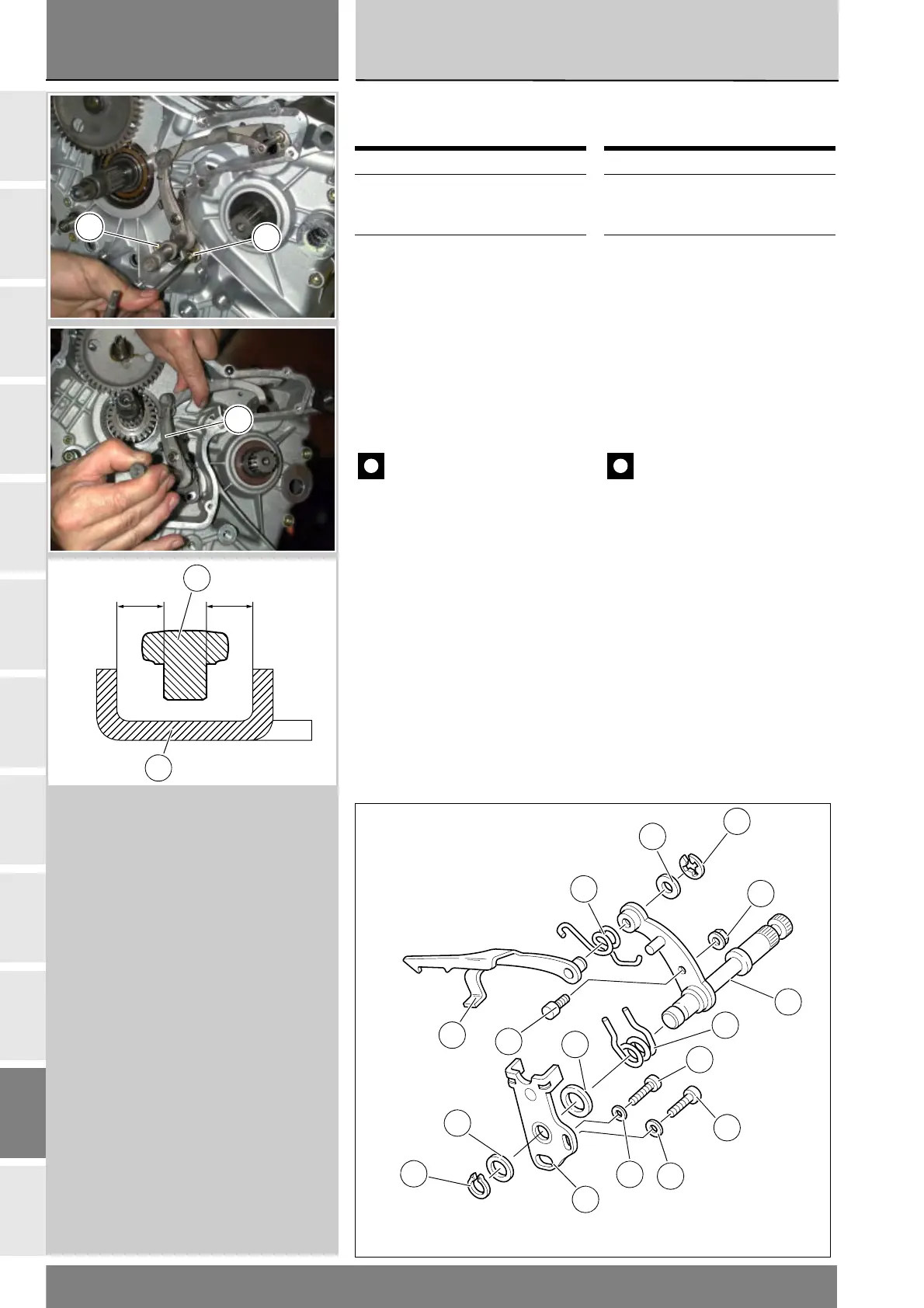

Disassembling the gear
selector lever
Undo and remove the complete
gear selector lever (25) retaining
screws (18) and (20).
Slide out the gear selector lever
complete with control shaft, spring,
and plate.
Important
Visually inspect gear selector
fork (14) mating surface with gear
selector for wear.
If it proves necessary to change
components, disassemble the gear
selector lever as shown in the
exploded view.
Reassemble the gear selector lever,
orienting eccentric pin (15) in such a
way that lever (16) is centred with
respect to the retaining shoulders of
stop plate (23).
Now tighten nut (13) to the specified
torque (Sect. C 3).
Operation See Sect.
Remove the generator
cover and flywheel/
generator assembly
N 8
Remove the clutch
cover complete with
clutch housing and
primary drive gear.
N 6.2
Smontaggio leveraggio
selezione marce
Svitare e rimuovere le viti (18) e (20) di
fissaggio del leveraggio di selezione
del cambio completo (25).
Sfilare il leveraggio di selezione del
cambio completo di alberino di
comando, molla e piastrina.
Importante
Verificare visivamente il grado
di usura della forcella (14) di selezione
delle marce nella zona di contatto con
il selettore.
In caso sia necessaria la sostituzione
di alcuni componenti scomporre il
leveraggio come mostrato
nell’esploso.
Procedere poi alla ricomposizione
del leveraggio orientando il perno
eccentrico (15) in modo che la
leva (16) risulti centrata rispetto
alle spalline di contenimento
della piastrina di fine corsa (23).
Bloccare poi il dado (13) alla coppia
prescritta (Sez. C 3).
Operazioni Rif. Sez.
Rimuovere il coperchio
alternatore e il gruppo
volano/alternatore
N 8
Rimuovere il coperchio
frizione completo di
campana e ingranaggio
della primaria
N 6.2
13
12
11
10
14
15
24
23
19
21
20
18
22
16
17
9
20
18
25
==
16
23
