Ducati DARK 749 - 9.2 - Casing unit: casings

Motore
Engine
sezione / section
N 9.2
162
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
9.2 - GRUPPO CARTER: SEMICARTER
1 Cuscinetto
2 Bussola porta cuscinetto
3 Semicarter lato catena
4 Cuscinetto
5 Anello seeger
6 Rosetta
7 Cuscinetto
8 Anello di tenuta
9 Cuscinetto
10 Piastrino di fermo
11 Vite
12 Vite (M8x90)
13 Semicarter lato frizione
14 Anello di tenuta
15 Cuscinetto
16 Anello seeger
17 Bussola porta cuscinetto
18 Cuscinetto
19 Cuscinetto
20 Vite
21 Distanziale
22 Boccola
23 Cuscinetto
24 Vite (M6x35)
25 Vite (M8x75)
26 Vite (M8x75, forata)
27 Vite (M6x75)
28 Vite (M8x90)
29 Anello elastico
30 Albero rinvio distribuzione
31 Guarnizione OR
OIL
FILTER
28
27
26
25
24
17
19
18
14
15
16
22
21
20
22
23
30
29
31
1
3
2
10
8
9
11
13
12
4
5
6
7

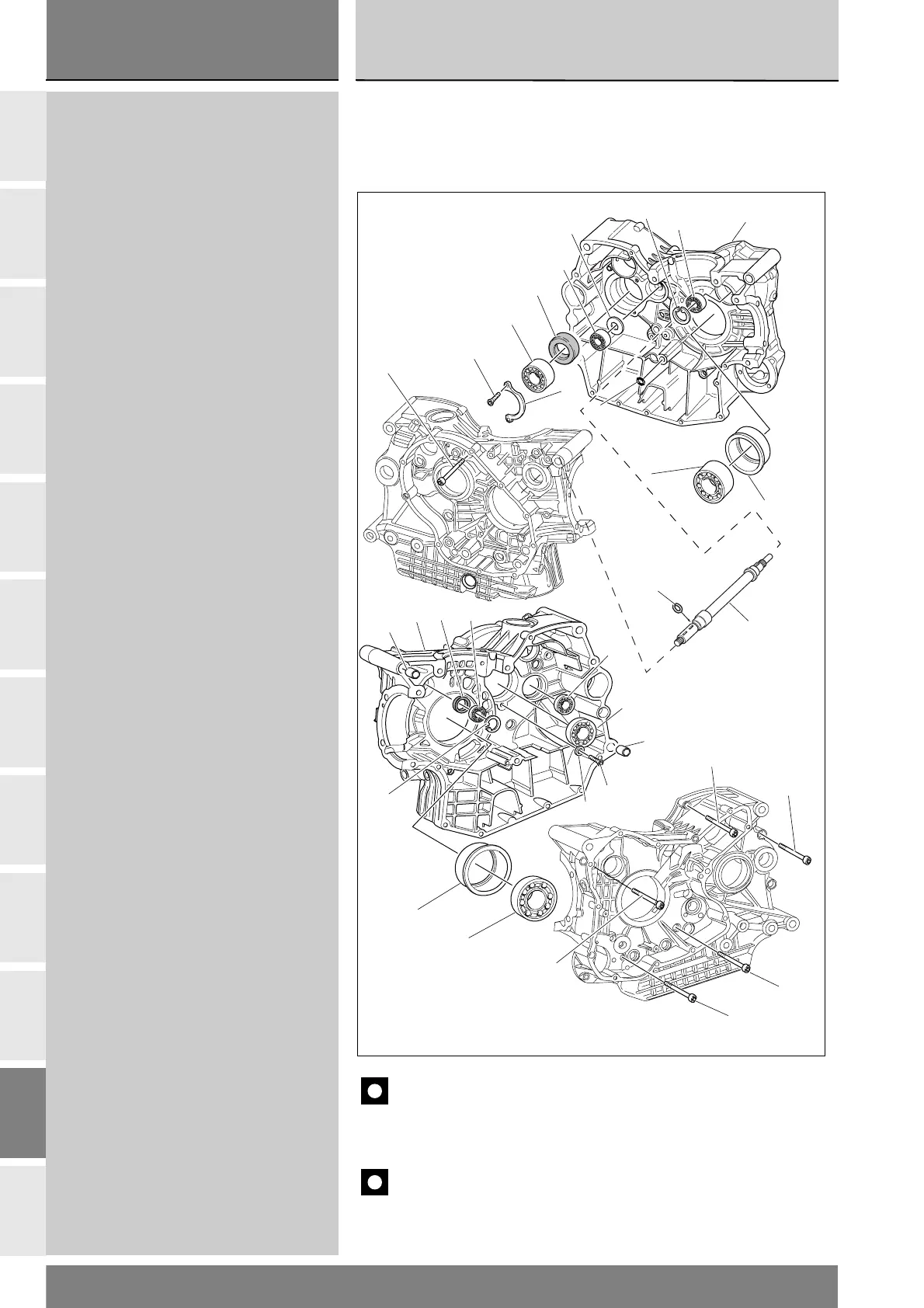

9.2 - CASING UNIT: CASINGS
1Bearing
2 Bearing shell
3 Chain side casing
4Bearing
5Circlip
6 Washer
7Bearing
8 Oil seal
9Bearing
10 Retaining plate
11 Screw
12 Screw (M8x90)
13 Clutch side casing
14 Oil seal
15 Bearing
16 Circlip
17 Bearing shell
18 Bearing
19 Bearing
20 Screw
21 Spacer
22 Bushing
23 Bearing
24 Screw (M6x35)
25 Screw (M8x75)
26 Screw (M8x75, drilled)
27 Screw (M6x75)
28 Screw (M8x90)
29 Snap ring
30 Timing layshaft
31 O-ring
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
