Smontaggio alberi
distribuzione

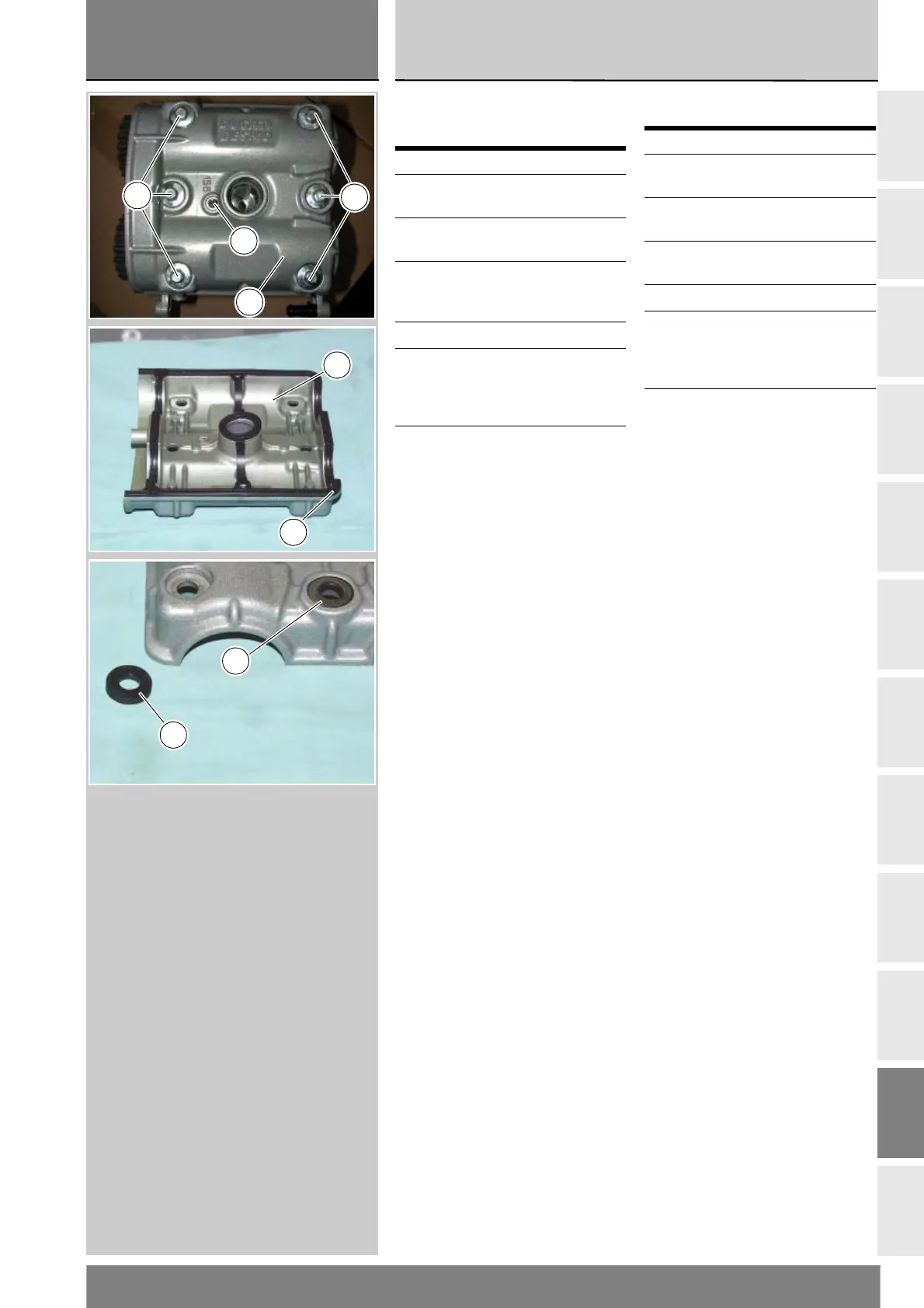

Svitare e rimuovere i dadi flangiati (7)
sul coperchio della testa.
Rimuovere il coperchio testa (6) e
la guarnizione (9).
Verificare le condizioni del
prigioniero (13) di fissaggio della
bobina ed eventualmente sostituirlo.
Eseguire le stesse operazioni sul
coperchio dell’altra testa.
Rimuovere le guarnizioni (8) di tenuta
posizionate sul coperchio testa, fra
coperchio e dado flangiato.
Operazioni Rif. Sez.
Rimuovere le carene
laterali
E 2
Rimuovere il radiatore
acqua
N 3.2
Rimuovere il gruppo
codone-serbatoio
benzina
E 3
Rimuovere l’airbox L 6
Rimuovere i coperchi
esterni distribuzione,
le cinghie e le pulegge
distribuzione
N 4.2
Rimuovere l'impianto
di lubrificazione sul
motore
N 2.1
Removing the camshafts
Undo and remove the flanged nuts (7)
on the head cover.
Remove the head cover (6) and
gasket (9).
Check the condition of the
stud-bolt (13) securing the coil
and renew it if necessary.
Repeat the same procedure for the
other head cover.
Remove the gaskets (8) on the head
cover between the cover and the
flanged nut.
Operation See Sect.
Remove the side
fairings
E 2
Remove the water
cooler
N 3.2
Remove the fuel tank/
rear fairing assembly
E 3
Remove the airbox L 6
Remove the external
covers of the timing
belts, the timing belts
and timing rollers
N 4.2
Remove the engine
lubrication system
N 2.1
13
7
6
7
6
9
8
8
