Ducati DARK 749 - Refitting the outer timing covers

A
B
C
D
E
F
G
H
L
M
N
P
Motore
Engine
sezione / section
N 4.2
67 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
Rimontaggio coperchi
esterni distribuzione
Posizionare il coperchio esterno
centrale (2) sul motore impuntando
le viti (4).
Posizionare il coperchio esterno
cilindro orizzontale (3), impuntando
le viti (4) e le viti speciali (30).
Fare lo stesso per il coperchio
esterno cilindro verticale (1).
Serrare le viti (4) e le viti speciali (30)
alla coppia prescritta (Sez. C 3)
rispettando la sequenza indicata.
Posizionare la staffa supporto
claxon (32) sul coperchio esterno (3)
fissandolo con le viti speciali (31).
Serrare le viti alla coppia prescritta
(Sez. C 3).
Note
In caso le operazioni descritte
siano state eseguite con il motore
installato nel veicolo, rimontare i
componenti precedentemente rimossi.
Operazioni Rif. Sez.
Collegare i componenti
impianto elettrico lato
destro motore
P 1
Rimontare le carene
laterali
E 2

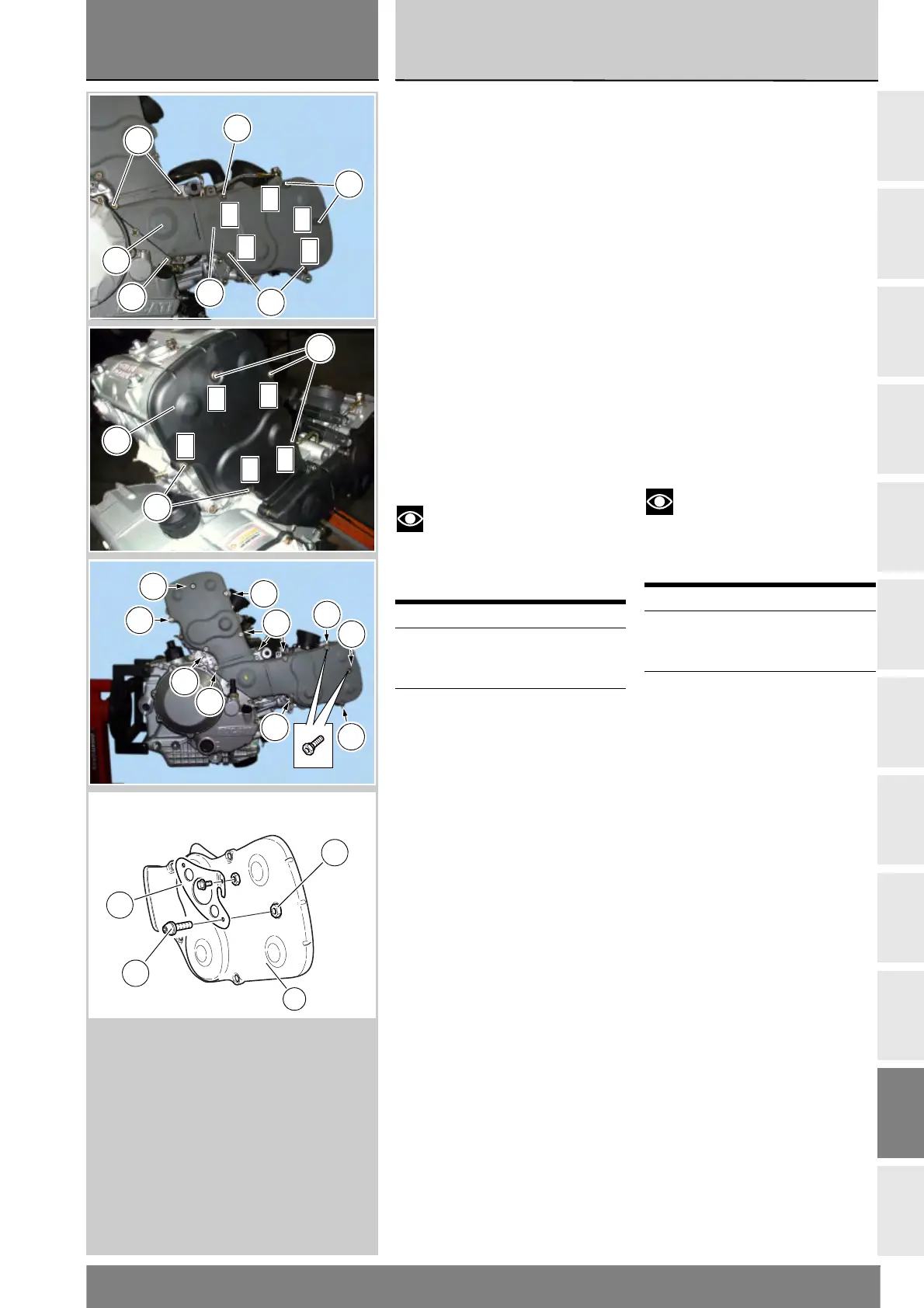

Refitting the outer timing
covers
Locate the central outer cover (2)
to the engine and secure it in place
with screws (4).
Locate the horizontal cyclinder outer
cover (3), and insert screws (4) and
special screws (30).
Do the same with the vertical cylinder
outer cover (1).
Tighten screws (4) and special
screws (30) to the specified torque
(Sect. C 3) in the indicated sequence.
Position the horn bracket (32) on outer
cover (3), securing it with the special
screws (31). Tighten the screws to
the specified torque (Sect. C 3).
Notes
If the above operations have
been carried out with the engine
installed in the frame, refit the
previously removed parts.
Operation See Sect.
Reconnect the electrical
system components on
RH side of engine
P 1
Refit the side fairings E 2
30
4
4
3
4
2
4
1
5
4
3
2
1
4
4
1
1
5
3
2
30
4
30
4
4
4
4
4
4
4
30
3
31
32
