Ducati DARK 749 - 6 - Rear hydraulic brake

Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 6
35
A
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

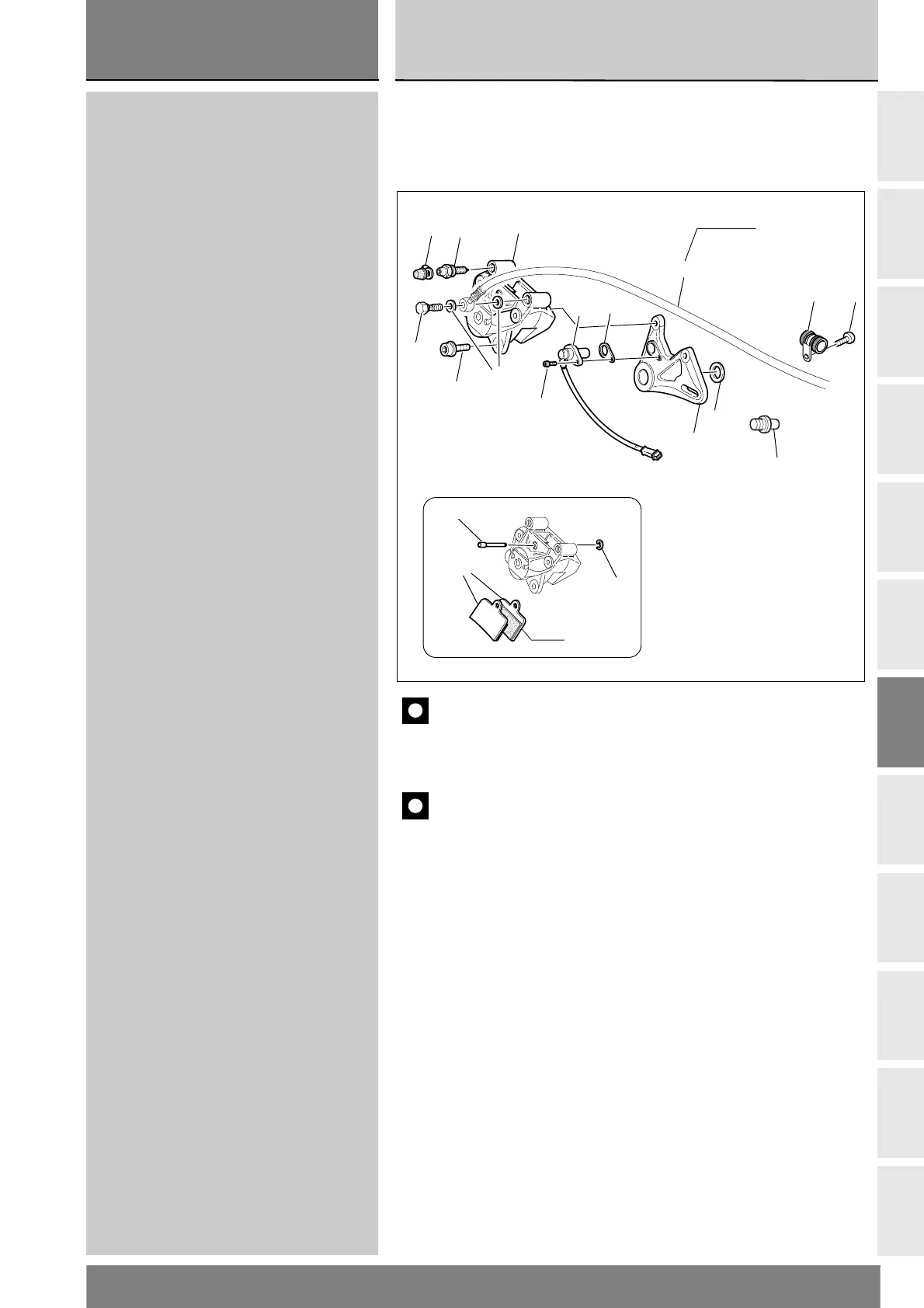

6 - FRENO IDRAULICO POSTERIORE
1 Parapolvere
2Spurgo
3 Pinza freno posteriore
4 Guarnizione
5 Vite speciale
6Vite
7Vite
8Sensore
9 Distanziale
10 Piastra portapinza
11 Distanziale interno
12 Fascetta
13 Vite
14 Perno
15 Coppia pastiglie
16 Anello di sicurezza
17 Perno
5
6
4
7
89
12 3
15
14
16
Sez. D 4
Sect. D 4
Sez. F 4
Sect. F 4
11
10
17
A
12
13
6 - REAR HYDRAULIC BRAKE
1Dust seal
2 Bleed screw
3 Rear brake calliper
4 Gasket
5 Special screw
6Screw
7Screw
8 Sensor
9 Spacer
10 Calliper mounting plate
11 Inner spacer
12 Clamp
13 Screw
14 Pin
15 Pair of brake pads
16 Safety ring
17 Pin
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in the
figures alongside the text. Refer to the exploded view diagram.
