Ducati DARK 749 - 4 - Rear brake control

Comandi - Dispositivi
Controls - Devices
sezione / section
F 4
20
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
4 - COMANDO FRENO POSTERIORE
1 Supporto
2Vite
3 Rosetta
4Molla
5 Interruttore
6 Leva comando freno
7Dado
8 Vite di regolazione
9 Perno pedale
10 Boccola
11 Piolo leva freno
12 Gommino
13 Perno
14 Copiglia
15 Vite speciale
16 Pompa freno posteriore
17 Fascetta
18 Asta di registro
19 Vite
20 Forcella
21 Tubo
22 Vite speciale
23 Guarnizione sp.1
24 Raccordo
25 Parapolvere
26 Serbatoio olio completo
27 Tappo
28 Tubo freno posteriore
29 Fascetta
30 Vite
31 Vite
24
19
22
23
16
17
18
7
5
26
27
10
9
87
6
25
31
28
29
30
15
11
12
21
17
20
1314
32 1 4
Vedi Sez. G6/ See Sect. G6

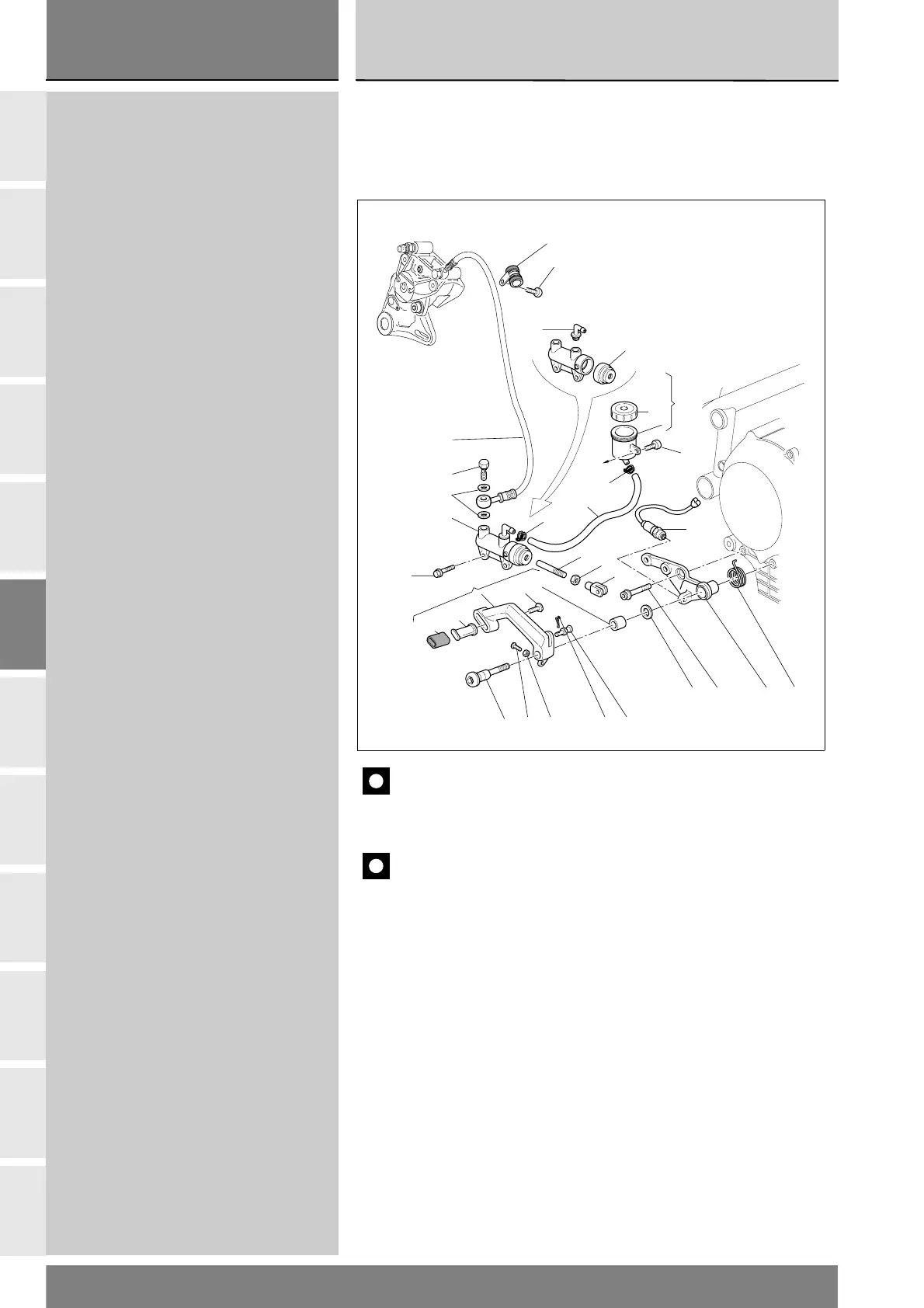

4 - REAR BRAKE CONTROL
1 Support
2Screw
3 Washer
4Spring
5 Switch
6 Brake lever
7Nut
8 Adjuster screw
9 Pedal shaft
10 Bushing
11 Brake pedal peg
12 Rubber
13 Pin
14 Split pin
15 Special screw
16 Rear brake master cylinder
17 Clamp
18 Adjuster rod
19 Screw
20 Clevis
21 Pipe
22 Special screw
23 Seal, thickness 1 mm
24 Union
25 Dust seal
26 Complete reservoir
27 Plug
28 Rear brake pipe
29 Clamp
30 Screw
31 Screw
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in the
figures alongside the text. Refer to the exploded view diagram.
