Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 8
49 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
Ispezione trasmissione
secondaria
Per verificare l’usura della
trasmissione secondaria è necessario
procedere al controllo visivo del
pignone (3) e della corona (9). Se il
profilo dei denti risulta come in figura
(linea tratteggiata) procedere alla
sostituzione.
Nel caso della catena (4) occorre
misurare 16 passi mantenendola
ben tesa.
Se la quota (L) riscontrata risulta
superiore a 256,5 mm, sostituire
la catena.
Importante
La sostituzione della corona (9)
deve avvenire unitamente al pignone
motore (3) e alla catena (4).

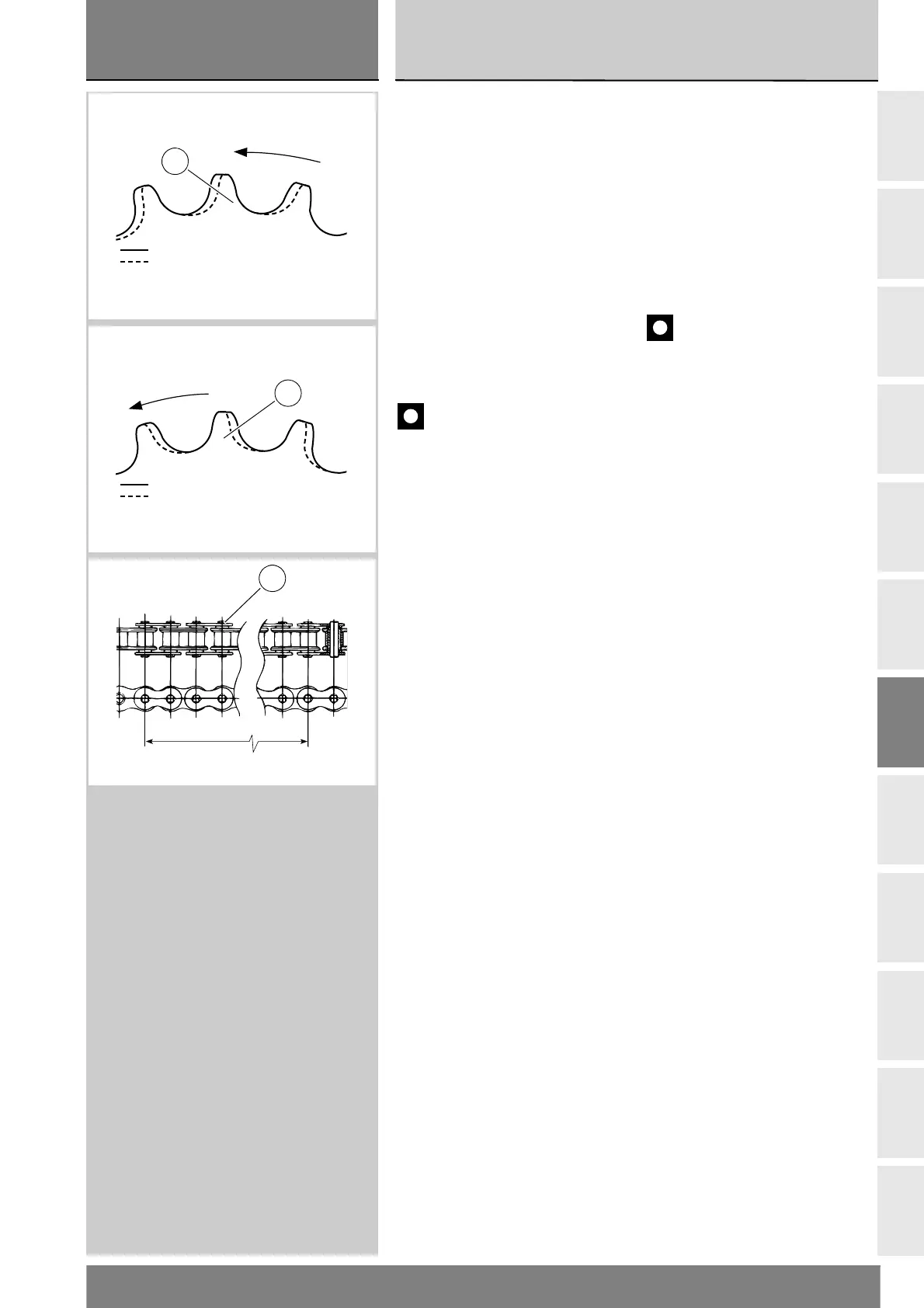

Inspecting the final drive
Check the wear of the final drive.
Visually inspect the front (3) and
rear (9) sprockets. If the tooth profile
is as shown by the broken line in the
figure, change the sprockets.
To check chain (4) for wear, stretch
the chain and measure 16 links.
If the length (L) is greater than
256.5 mm, change the chain.
Important
Rear sprocket (9), front
sprocket (3) and chain (4) must all
be changed together.
Normale / Normal
Usurata / Worn
3
Normale / Normal
Usurata / Worn
9
1a
1st
2a
2nd
3a
3rd
4a
4th
15a
15th
L
16a
16th
4
