Ducati DARK 749 - 7 - Air filter

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 7
19
A
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
7 - FILTRO ARIA
1 Convogliatore aria destro
2 Tubo
3 Fascetta
4Vite
5 Filtro aria sinistro
6 Convogliatore aria sinistro
7Vite
8 Filtro aria destro
9 Tappo
10 Gommino destro
11 Gommino sinistro
1
3
2
3
10
11
9
8
5 6 7
4

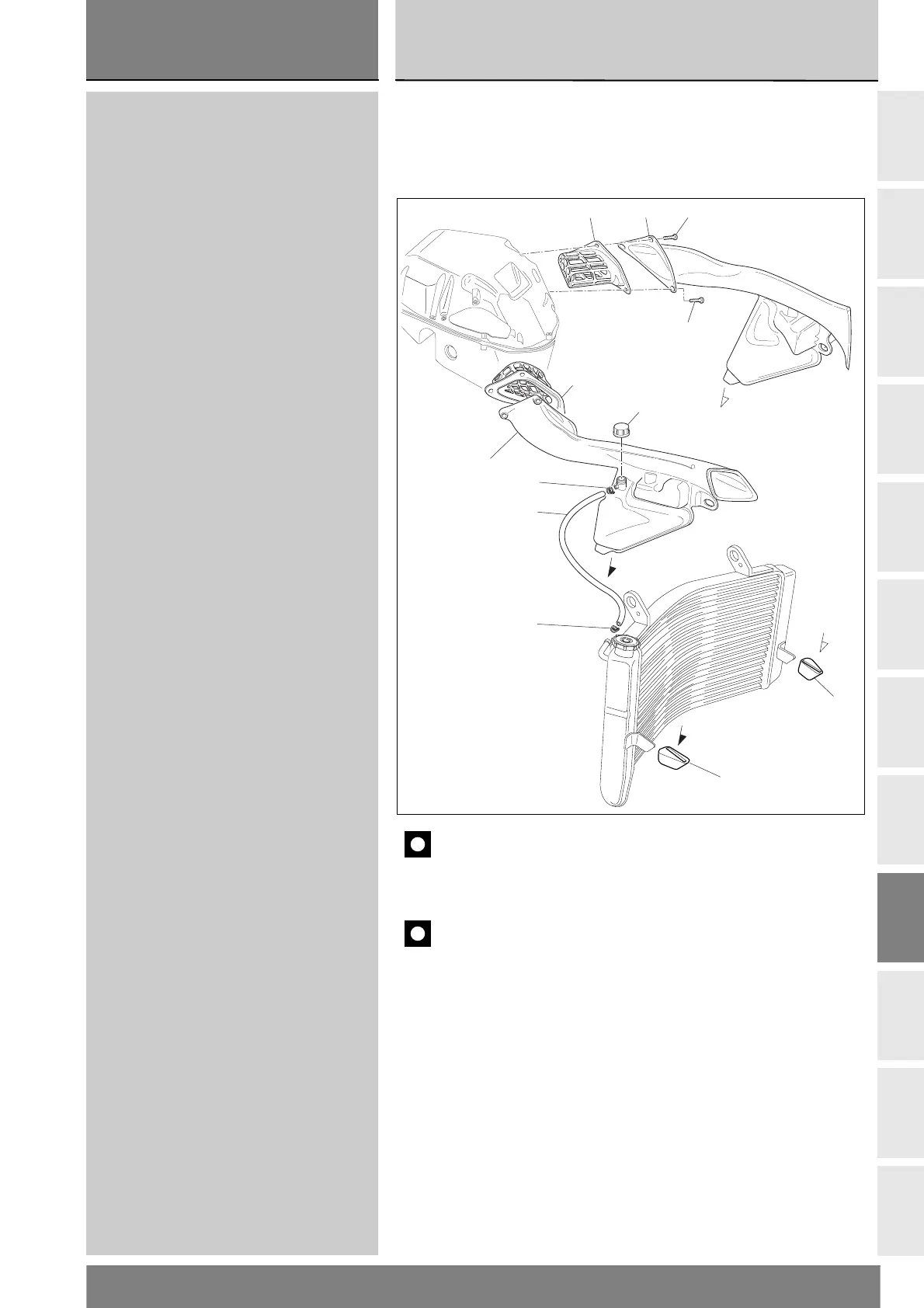

7 - AIR FILTER
1 Right air scoop
2Pipe
3Clamp
4Screw
5 LH air filter
6 Left air scoop
7Screw
8 RH air filter
9Plug
10 RH rubber block
11 LH rubber block
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
L
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
