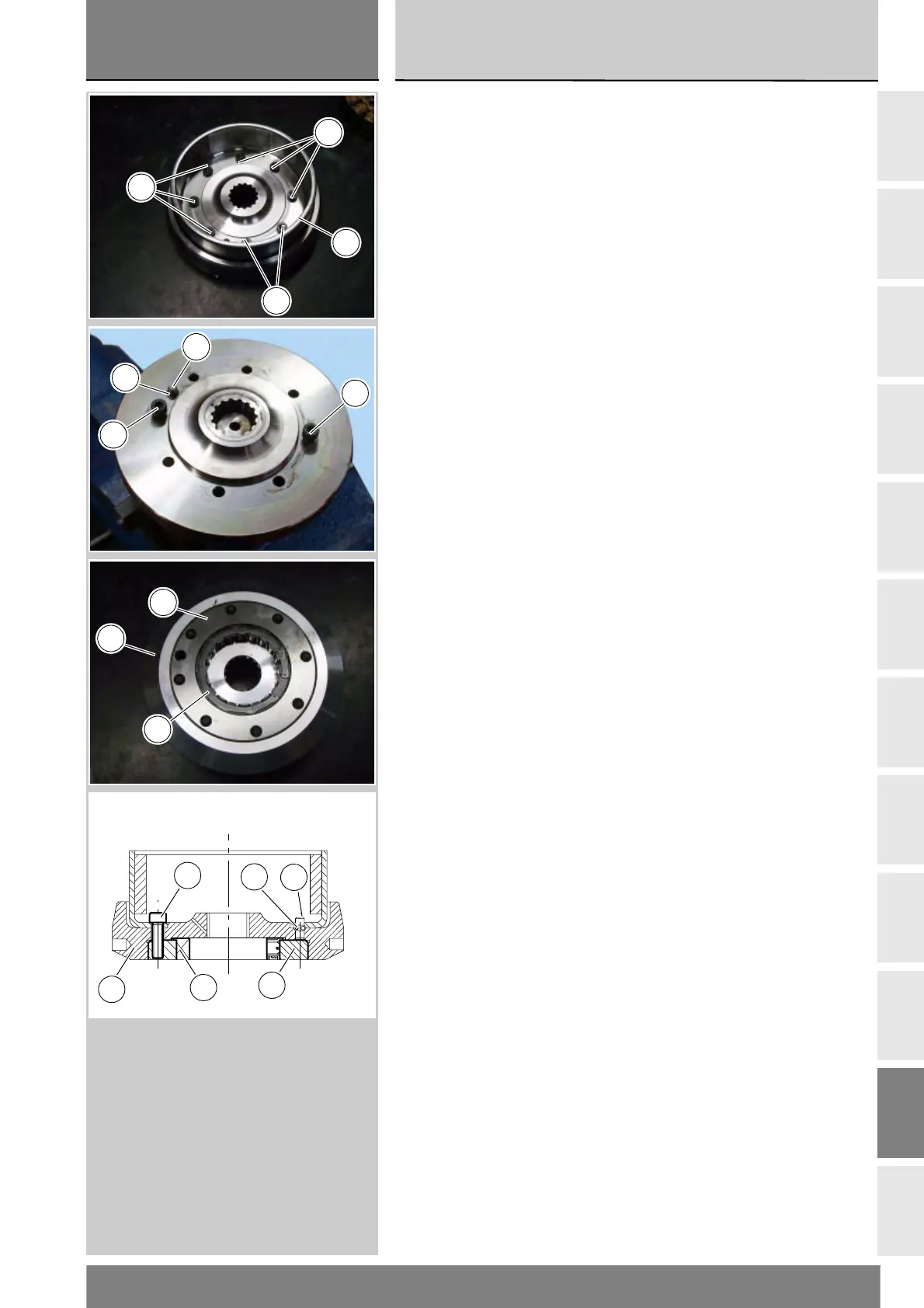

Controllo gruppo volano
alternatore
Controllare che il rotore alternatore (24)
non presenti danni nella parte interna.
Controllare che la ruota libera funzioni
correttamente e le piste di lavoro dei
rulli non presentino tracce di usura o
danni di qualsiasi tipo.
Riscontrando difetti di funzionamento
si può procedere allo smontaggio del
gruppo.
Scomposizione volano
alternatore
Svitare le 8 viti (26) e rimuovere il
rotore alternatore (24) dal volano.
Sfilare il perno (15) di riferimento e
l’anello di fermo (16).
Impuntare due delle viti (26) appena
rimosse dal volano lato rotore ed
utilizzarle per estrarre flangia (14)
e ruota libera (22).
La ruota libera è montata sulla flangia
con una leggera interferenza. Per la
sua rimozione utilizzare un tampone
adatto.
Checking the flywheel -
generator assembly
Check that the inner part of generator
rotor (24) shows no signs of damage.
Check that the starter clutch is
working properly and that the needle
races do not show signs of wear or
damage of any kind.
If the unit is not working properly you
can remove the whole assembly.
Flywheel - generator
disassembly
Undo the eight screws (26) and
remove the rotor (24) from the
flywheel.
Slide out reference pin (15) and
retaining ring (16).
Start two of the screws (26) just
removed from flywheel rotor-side,
into their holes in order to remove
flange (14) and starter clutch (22).
The starter clutch is a slight
interference fit on the flange.
To remove it, use a suitable drift.
26
24
26
26
26
15
16
26
22
17
14
14
15
26
16
22
17
