Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 7
40 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

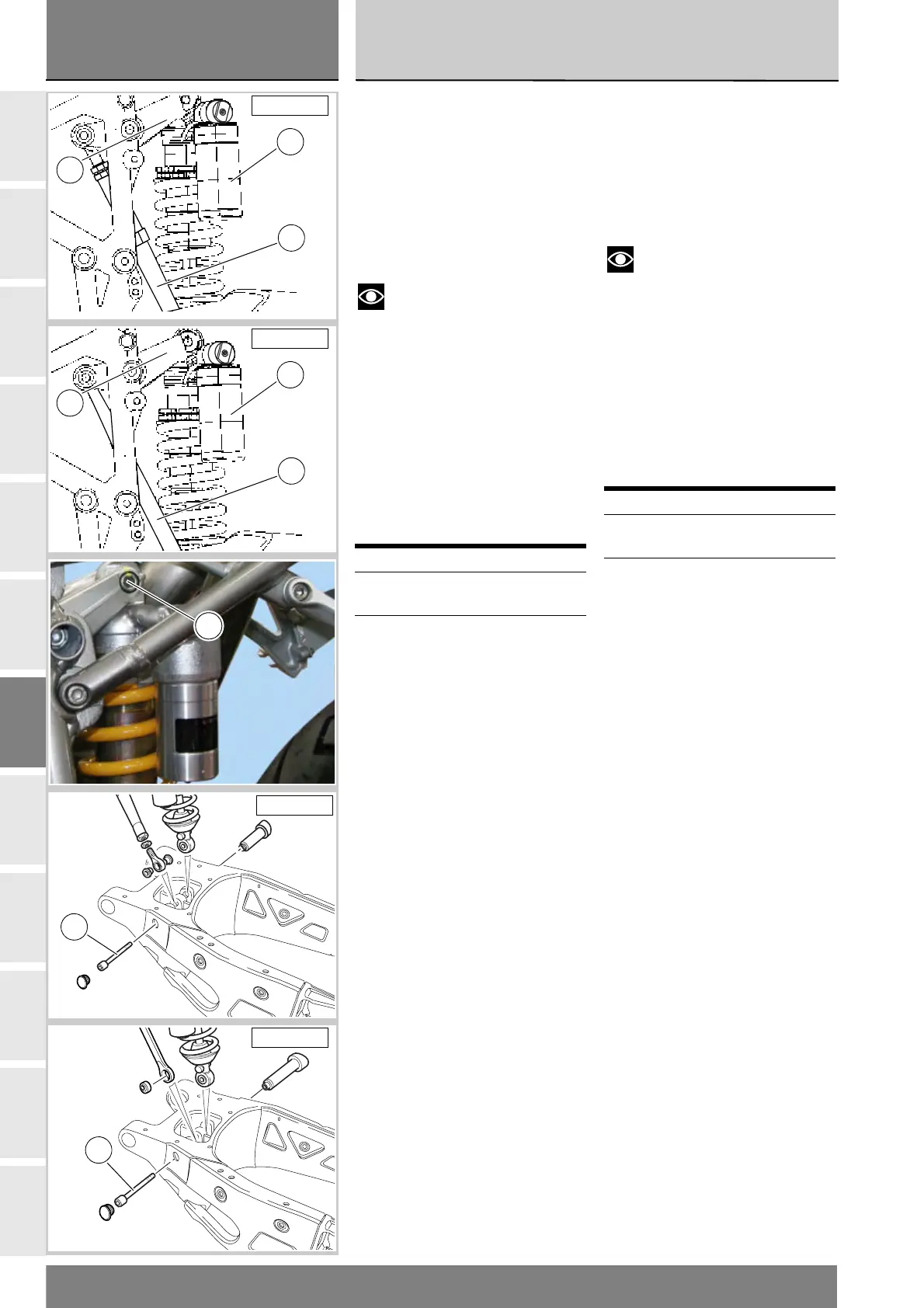

Sistema sospensione
posteriore
La sospensione posteriore utilizza
un monoammortizzatore
oleopneumatico (17) completamente
regolabile ad azionamento progressivo.
Questo sistema è composto da un
bilanciere superiore (18) e da tirante
regolabile (9) fissato al forcellone.
Note
La versione DARK monta un
tirante (9) non regolabile.
Il forcellone è infulcrato sul telaio e sul
motore per ottenere la massima
rigidità.
Per le regolazioni dell’ammortizzatore
posteriore (Sez. D 4).
Smontaggio
ammortizzatore
posteriore
Per rimuovere l’ammortizzatore
posteriore (17) dal forcellone e dal
bilanciere (18) superiore è necessario
svitare la vite superiore (16) e quella
inferiore (12).
Operazioni Rif. Sez.
Rimuovere l’assieme
codone-serbatoio
E 3
Rimuovere la ruota
posteriore
G 4
Rear suspension system
The rear suspension uses a fully
adjustable progressive hydraulic
monoshock (17). The system
consists of an upper rocker arm (18)
and an adjustable tie -rod (9), which
is fixed to the swingarm.
Notes
The DARK version mounts a
non-adjustable tie-rod (9).
The swingarm pivots on the frame
and engine to obtain the maximum
rigidity.
For adjustment of the rear shock
absorber, refer to Sect. D 4.
Removing the rear shock
absorber
To remove the rear shock absorber (17)
from the swingarm and the rocker
arm (18), remove the upper (16) and
lower (12) screws.
Operation See Sect.
Remove the tail guard/
fuel tank assembly
E 3
Remove the rear wheel G 4
17
18
9
749/749S
17
18
9
749 DARK
16
12
749/749S
749 DARK
12
