Ducati DARK 749 - 4.4 - Head unit: camshafts

Motore
Engine
sezione / section
N 4.4
72
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

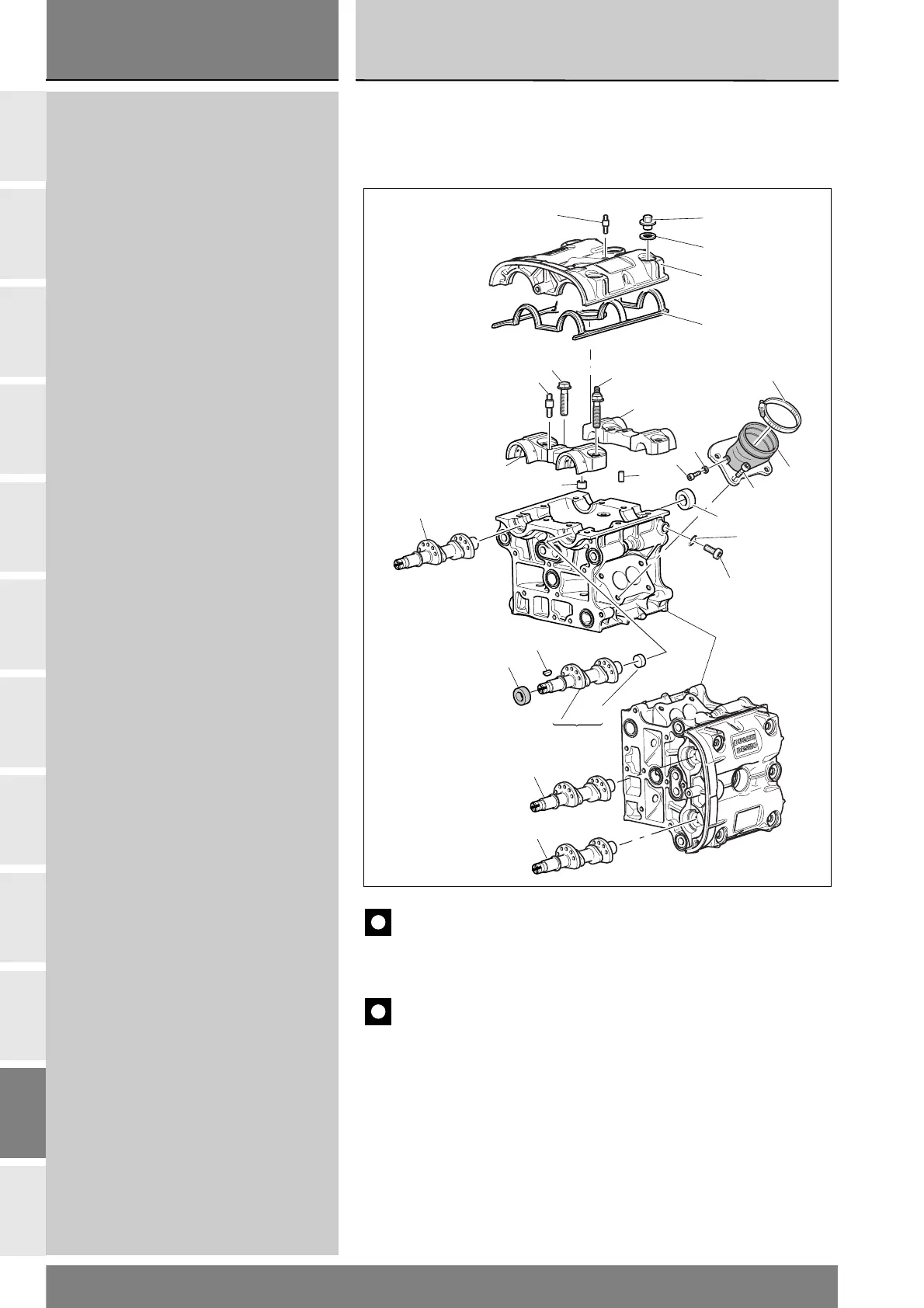

4.4 - GRUPPO TESTE: ALBERI DISTRIBUZIONE
1Testa
2 Prigioniero
3 Vite speciale
4 Tappo a vite
5 Guarnizione
6 Coperchio testa
7Dado
8 Rosetta gommata
9 Guarnizione testa
10 Boccola
11 Spina
12 Colonnetta
13 Prigioniero
14 Albero distribuzione orizzontale lato
scarico
15 Albero distribuzione orizzontale lato
aspirazione
16 Tappo
17 Anello di tenuta
18 Albero distribuzione verticale lato scarico
19 Linguetta
20 Albero distribuzione verticale lato
aspirazione
21 Vite
22 Supporto lato distribuzione
23 Supporto lato opposto distribuzione
24 Tappo
25 Collettore aspirazione
26 Vite
27 Rosetta
28 Fascetta
7
8
13
6
9
3
2
12
23
26
27
28
25
21
24
5
4
1
22
18
10
11
19
17
16
20
14
15
4.4 - HEAD UNIT: CAMSHAFTS
1Head
2 Stud bolt
3 Special screw
4 Screw plug
5 Gasket
6 Head cover
7Nut
8 Vulcanised washer
9 Head gasket
10 Bushing
11 Pin
12 Stud bolt
13 Stud bolt
14 Horizontal exhaust camshaft
15 Horizontal intake camshaft
16 Plug
17 Oil seal
18 Vertical exhaust camshaft
19 Key
20 Vertical intake camshaft
21 Screw
22 Timing side support
23 Opposite side support
24 Plug
25 Intake manifold
26 Screw
27 Washer
28 Clamp
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
