Comandi - Dispositivi
Controls - Devices
sezione / section
F 2
14 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

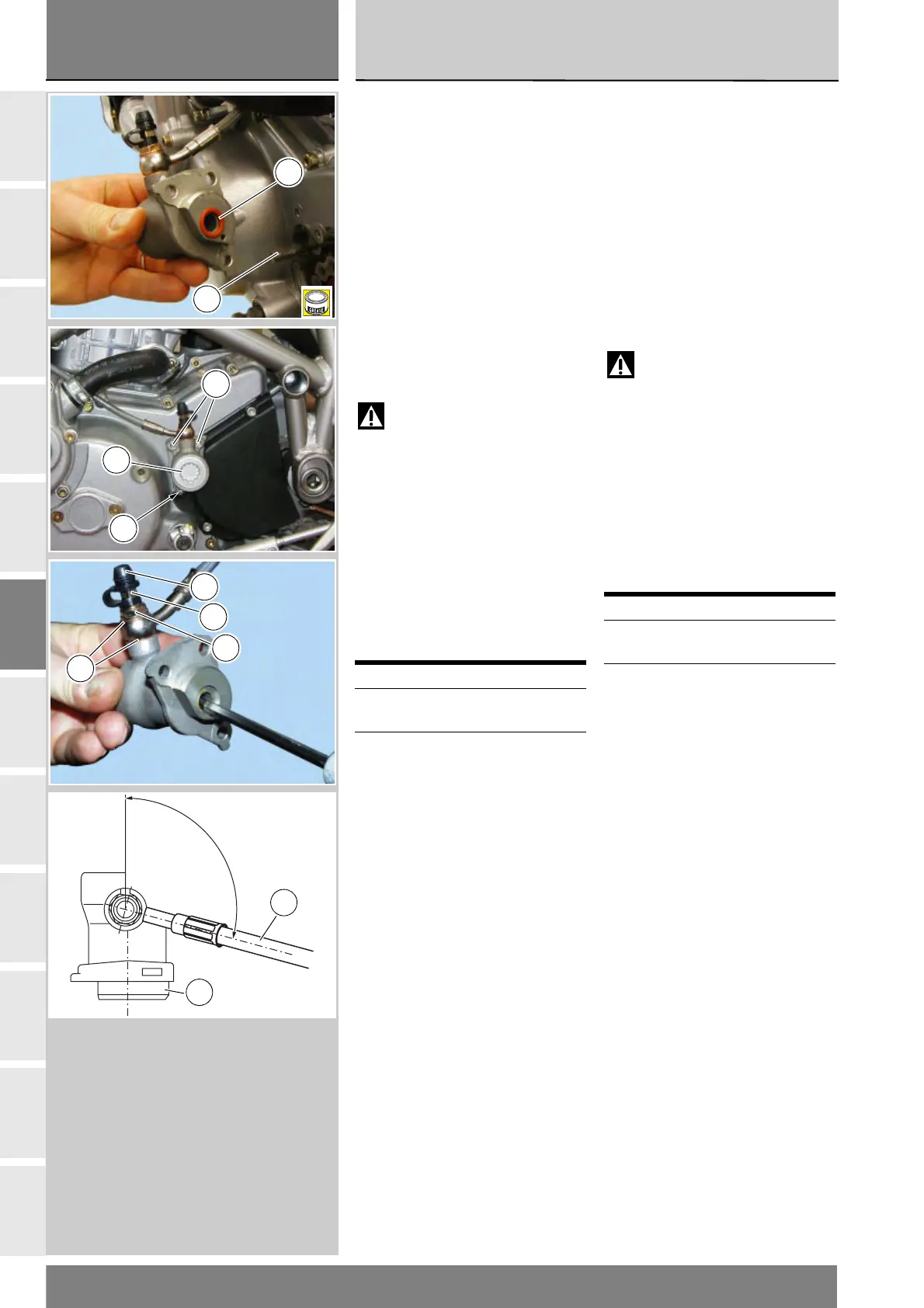

Rimontaggio gruppo
rinvio frizione
Lubrificare e riposizionare l’asta di
rinvio frizione (10) con i due anelli
OR (17).
Lubrificare la guarnizione (18) e
posizionarla con il gruppo rinvio (19)
sul carter.
Serrare le viti (20) alla coppia
prescritta (Sez. C 3).
Posizionare il tubo (13) sul gruppo
rinvio frizione (19), facendo attenzione
all’orientamento del raccordo del tubo
sul gruppo (19).
Attenzione
Un posizionamento non corretto
può causare mal funzionamenti
dell’impianto e può interferire con le
parti in movimento del motociclo.
Posizionare le due guarnizioni (11)
e serrare la vite (16) alla coppia
prescritta (Sez. C 3).
Rimontare lo spurgo (15) e
il parapolvere (14).
Posizionare delle fascette che fissano
il tubo, fare riferimento alla tavola
della pagina seguente.
Operazioni Rif. Sez.
Riempire l’impianto
frizione
D 4
Rimontare la carena
sinistra
E 2
Refitting the clutch slave
cylinder
Grease and refit clutch pushrod (10)
with two O-rings (17).
Lubricate seal (18) and refit with slave
cylinder (19) on casing.
Tighten screws (20) to the specified
torque (Sect. C 3).
Position pipe (13) on slave cylinder (19)
paying attention to the correct
positioning of hose on unit (19).
Warning
An incorrectly positioned hose
can cause clutch faults and interfere
with moving parts.
Position the two seals (11) and tighten
screw (16) to the specified torque
(Sect. C 3).
Refit bleed valve (15) and dust
seal (14).
Fit the clips securing the hose, with
reference to the drawing on the
following page.
Operation See Sect.
Fill the clutch system
with fluid
D 4
Refit the LH side fairing E 2
10
18
B
20
19
20
14
15
16
11
106˚ ± 2˚
13
19
