749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

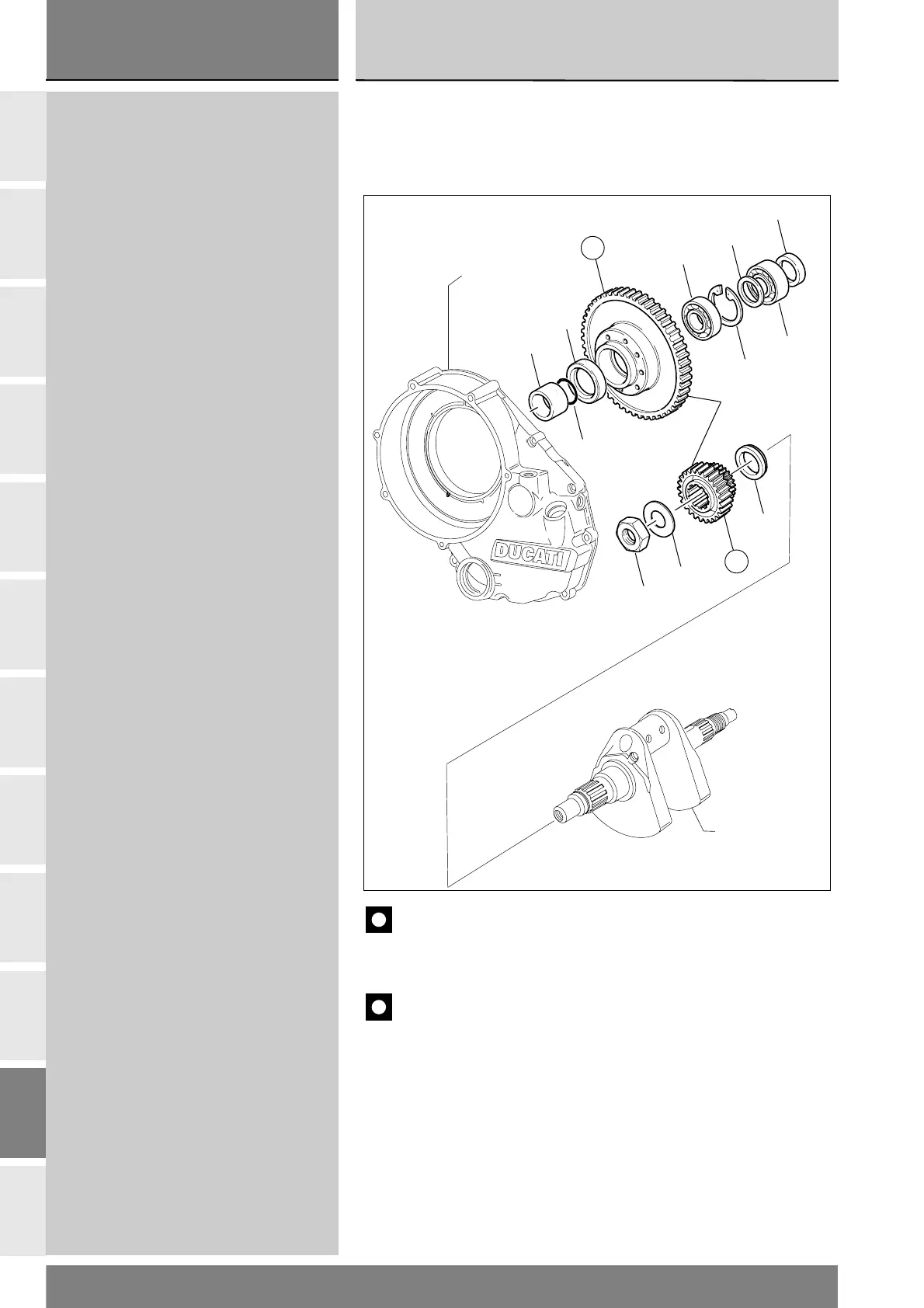

6.3 - GRUPPO FRIZIONE: COPPIA PRIMARIA
1 Guarnizione O-Ring
2 Anello di tenuta
3 Coppia ingranaggi trasmissione primaria
4 Cuscinetto
5 Anello seeger
6 Cuscinetto
7 Distanziale
8 Distanziale
9 Distanziale
10 Rosetta di sicurezza
11 Dado
12 Anello seeger
8
2
C
1
6
12
11
10
9
D
3
4
5
7
Vedi Sez. N 9.3
See Sect. N 9.3
Vedi Sez. N 6.2
See Sect. N 6.2
6.3 - CLUTCH ASSEMBLY: PRIMARY DRIVE GEARS
1 O-ring
2 Oil seal
3 Primary drive gears
4Bearing
5Circlip
6Bearing
7 Spacer
8 Spacer
9 Spacer
10 Lock washer
11 Nut
12 Circlip
2
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
