Ducati DARK 749 - 8 - Final drive

Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 8
48
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
8 - TRASMISSIONE SECONDARIA
1Dado
2 Rosetta di sicurezza
3 Pignone
4 Catena
5Vite
6 Coperchio pignone
7 Anello seeger
8Dado
9 Corona Z=46
10 Distanziale
11 Cuscinetto
12 Distanziale interno
13 Flangia portacorona
14 Perno
15 Bussola
16 Distanziale
17 Guarnizionhe OR
18 Rosetta rasamento
8
10
16
17
18
11
13
14
15
9
12
14
7
4
3
2
1
5
6

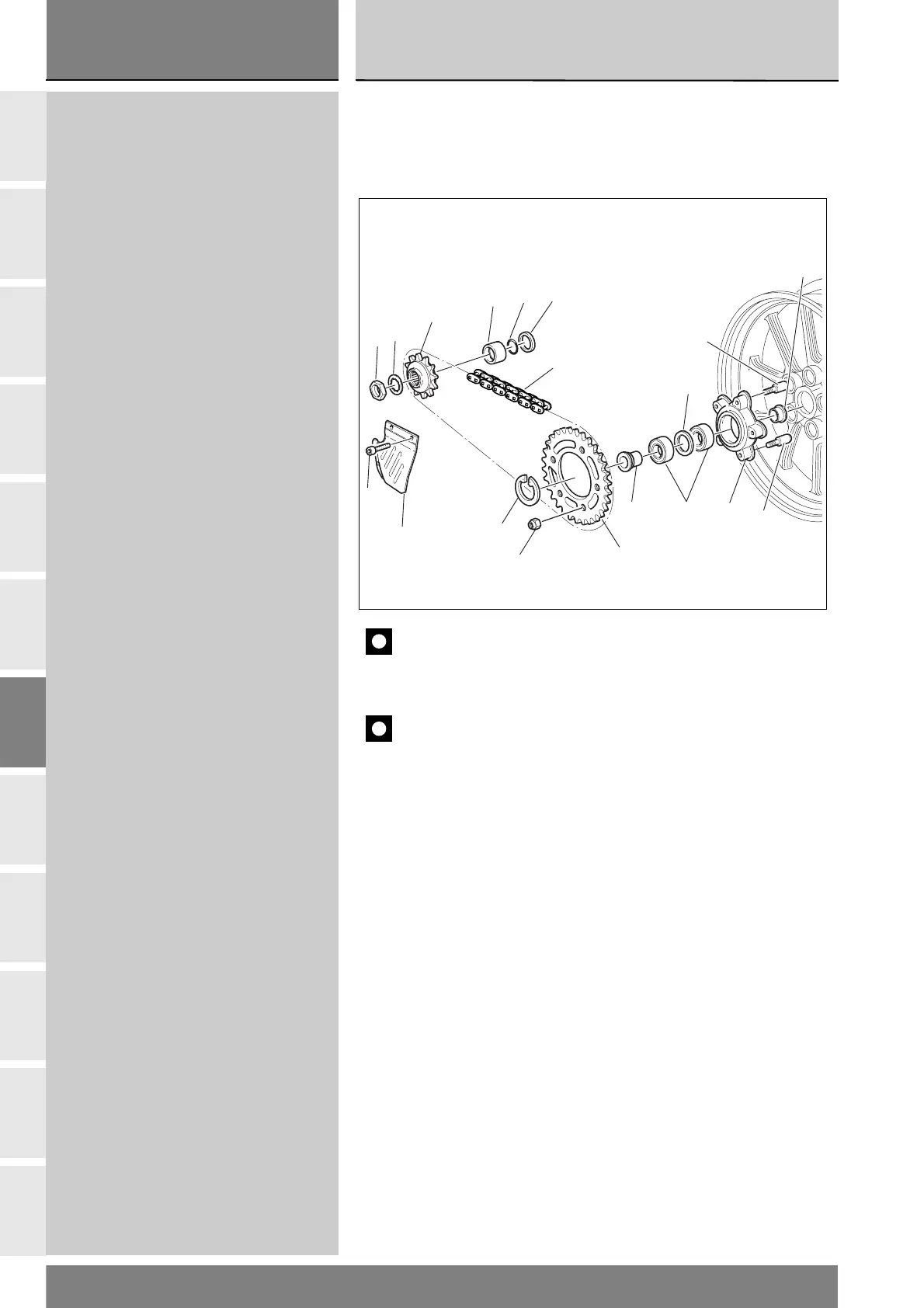

8 - FINAL DRIVE
1Nut
2 Lock washer
3 Sprocket
4Chain
5Screw
6 Front sprocket cover
7Circlip
8Nut
9 Rear sprocket Z=46
10 Spacer
11 Bearing
12 Inner spacer
13 Rear chain sprocket flange
14 Pin
15 Bush
16 Spacer
17 O-ring
18 Shim
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
