Ducati DARK 749 - 3 - Hydraulic front brake

Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 3
19
A
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
3 - FRENO IDRAULICO ANTERIORE
1 Guarnizione
2 Vite speciale
3 Tubo freno anteriore pinza freno destro
4 Set quattro pastiglie
5Vite
6 Vite speciale
7 Tubo freno anteriore pinza freno sinistro
8 Pinza freno destra
9 Pinza freno sinistra
10 Vite
11 Disco freno anteriore
12 Parapolvere
13 Ricambio spurgo pinza
14 Perno
15 Molletta
16 Parafango
17 Rondella
18 Graffetta
19 Rivetto
20 Gommino
14
15
12
13
4
4
4
11
10
2
1
9
8
1
7
4
1
6
3
2
5
10
20
16
17
19
18
3 - HYDRAULIC FRONT BRAKE
1 Gasket
2 Special screw
3 Front brake hose RH brake calliper
4 Set of four brake pads
5Screw
6 Special screw
7 Front brake hose LH brake calliper
8 RH brake calliper
9 LH brake calliper
10 Screw
11 Front brake disc
12 Dust seal
13 Calliper bleeder
14 Pin
15 Clip
16 Mudguard
17 Washer
18 Clip
19 Rivet
20 Rubber block

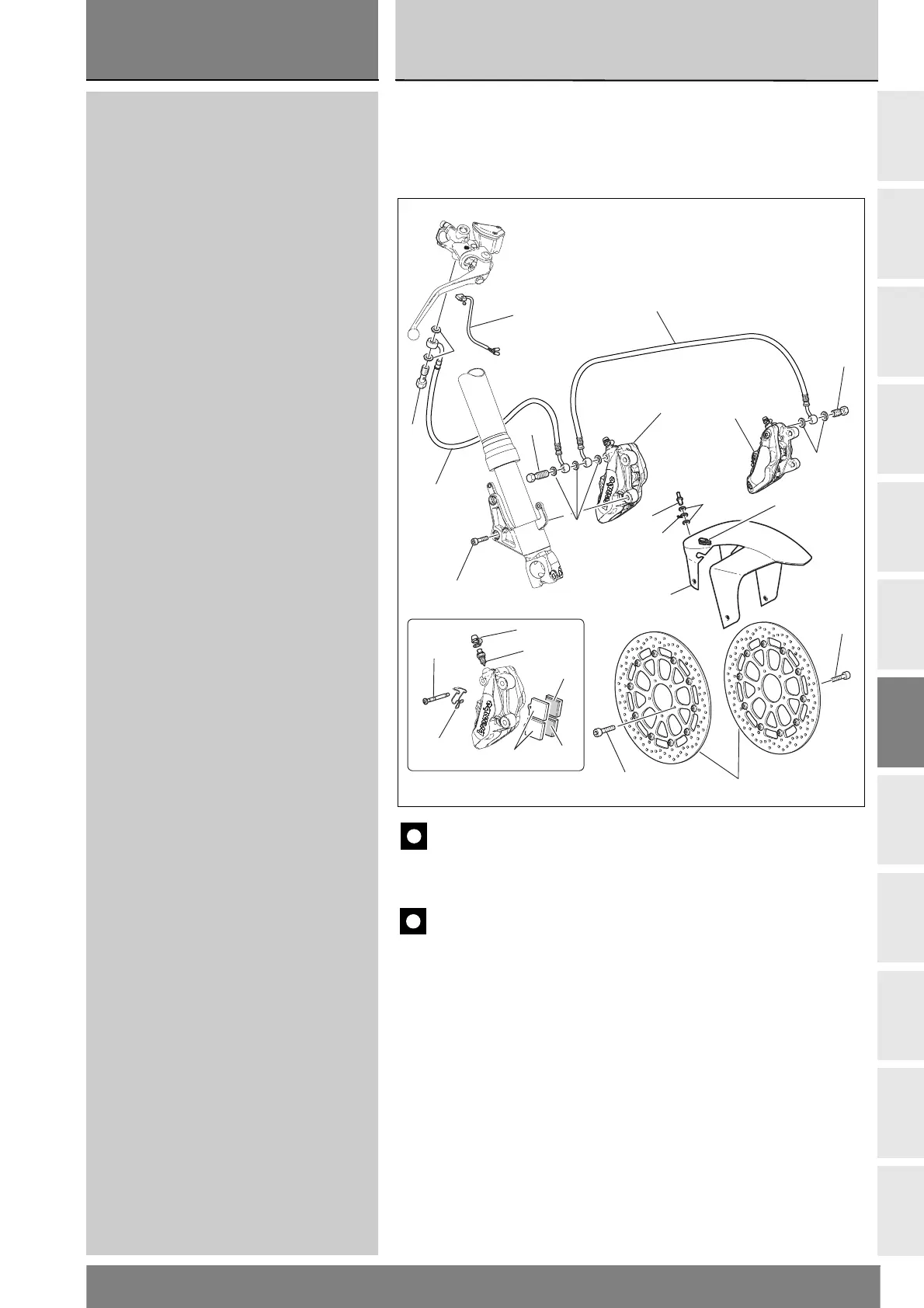

Important
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
