Smontaggio semimanubri
Per la rimozione del semimanubrio
destro, occorre rimuovere i seguenti
particolari:
Per la rimozione del semimanubrio
sinistro occorre rimuovere i seguenti
particolari:
Allentare le viti (3) di fissaggio
semimanubrio allo stelo forcella.
Sfilare il semimanubrio dallo stelo
forcella.
Operazioni Rif Sez.
Rimuovere il cupolino E 1
Rimuovere il comando
acceleratore
F 1
Rimuovere il
commutatore destro
P 4
Rimuovere il comando
freno anteriore
F 3
Rimuovere la testa di
sterzo
H 2
Operazioni Rif Sez.
Rimuovere il cupolino E 1
Rimuovere il
commutatore sinistro
P 4
Rimuovere il comando
starter
F 1
Rimuovere il comando
idraulico frizione
F 2
Rimuovere la testa di
sterzo
H 2
Removing the handlebars
To remove right handlebar, the
following parts must be removed first:
To remove left handlebar, the
following parts must be removed first:

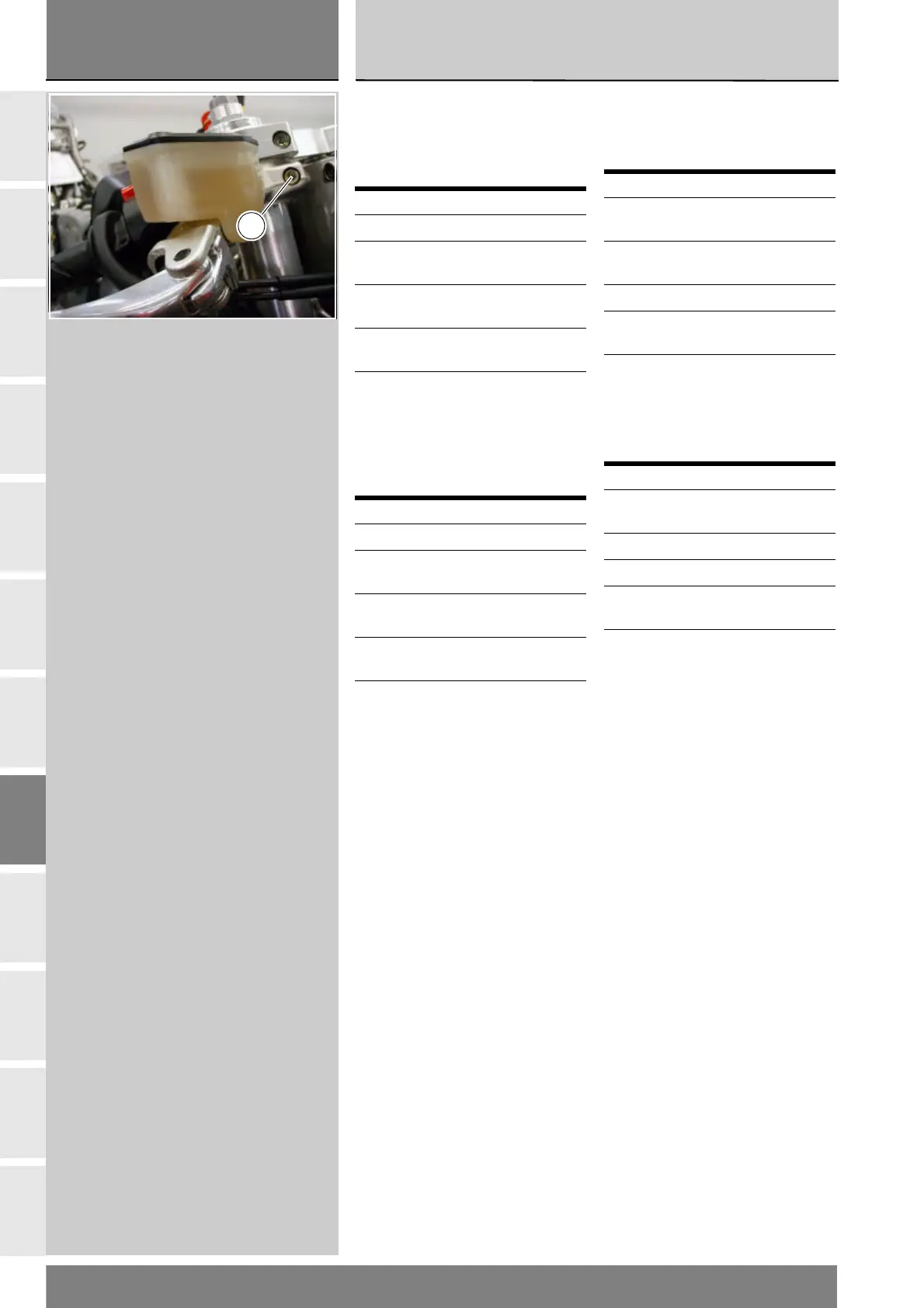

Loosen the screws (3) securing the
handlebar to the fork leg.
Extract the handlebar from the fork
leg.
Operation See Sect.
Remove the headlight
fairing
E 1
Remove throttle
control
F 1
Remove RH switch P 4
Remove front brake
control
F 3
Remove the steering
head
H 2
Operation See Sect.
Remove the headlight
fairing
E 1
Remove LH switch P 4
Remove choke control F 1
Remove clutch
hydraulic control
F 2
Remove the steering
head
H 2
