Ducati DARK 749 - 2.1 - Lubrication system

Motore
Engine
sezione / section
N 2.1
9
A
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

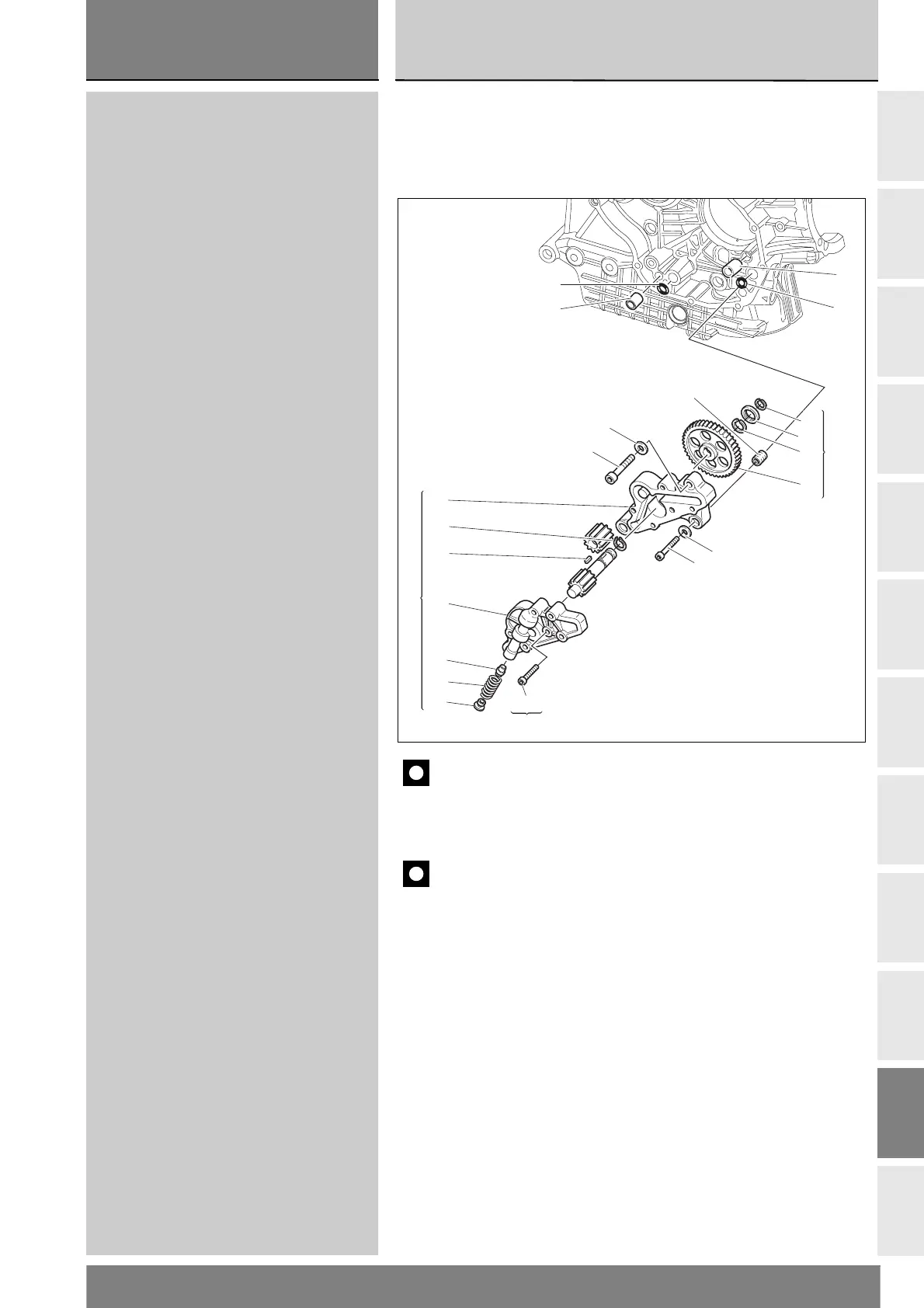

2.1 - IMPIANTO DI LUBRIFICAZIONE
1 Pompa olio completa
2 Coperchio pompa
3Vite
4 Guarnizione OR
5 Corpo pompa
6 Guarnizione OR
7 Linguetta
8 Rosetta elastica
9Vite
10 Vite
11 Rosetta elastica
12 Ingranaggio comando pompa
13 Bussola
14 Tappo by-pass
15 Boccola di riferimento
16 Molla by-pass
17 Valvola by-pass
18 Boccola riduzione
19 Anello Seeger
20 Anello elastico
2.1 - LUBRICATION SYSTEM
1 Complete oil pump assembly
2 Pump cover
3Screw
4O-ring
5 Pump body
6O-ring
7Key
8 Spring washer
9Screw
10 Screw
11 Spring washer
12 Pump drive gear
13 Bush
14 By-pass plug
15 Reference bush
16 By-pass spring
17 By-pass valve
18 Reduction bush
19 Circlip
20 Circlip
2
OIL
FILTER
6
15
4
15
18
8
9
11
10
14
3
1
16
17
2
1
7
25
5
19
13
20
1
12
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Important
Bold reference numbers in this section identify parts not shown in the
figures alongside the text. Refer to the exploded view diagram.
