Scomposizione alberi
cambio
Posizionare l'albero in una morsa in
modo da rendere agevoli le operazioni
di smontaggio.
Importante
Fare attenzione a non invertire
i rasamenti in fase di montaggio:
questo potrebbe provocare degli
impuntamenti durante l'utilizzo del
comando, con conseguente
necessità di riapertura dei carter
motore.
Scomposizione albero
secondario
Rimuovere dall’albero secondario la
rosetta di rasamento (15) lato catena
e la rosetta di rasamento (26) lato
frizione.
Sfilare l'ingranaggio condotto
prima velocità (18) e relativa gabbia
a rullini (17) e il rasamento (19).
Sfilare l'ingranaggio condotto quinta
velocità (20).
Utilizzando due cacciaviti a taglio
rimuovere l'anello elastico (7) di
fermo dalla propria sede, facendo
attenzione a non danneggiare la
superficie dell'albero.
Sfilare l'anello elastico (7) e la
rosetta scanalata (6).
Gearbox shafts
disassembly
Place the shaft in a vice in such a way
as to facilitate the disassembly
operations.
Important
Take care not to invert the
positions of the clearance washers at
the time of reassembly:
this would potentially lead to jamming
when using the gear selector control,
making it necessary to reopen the
engine casings.

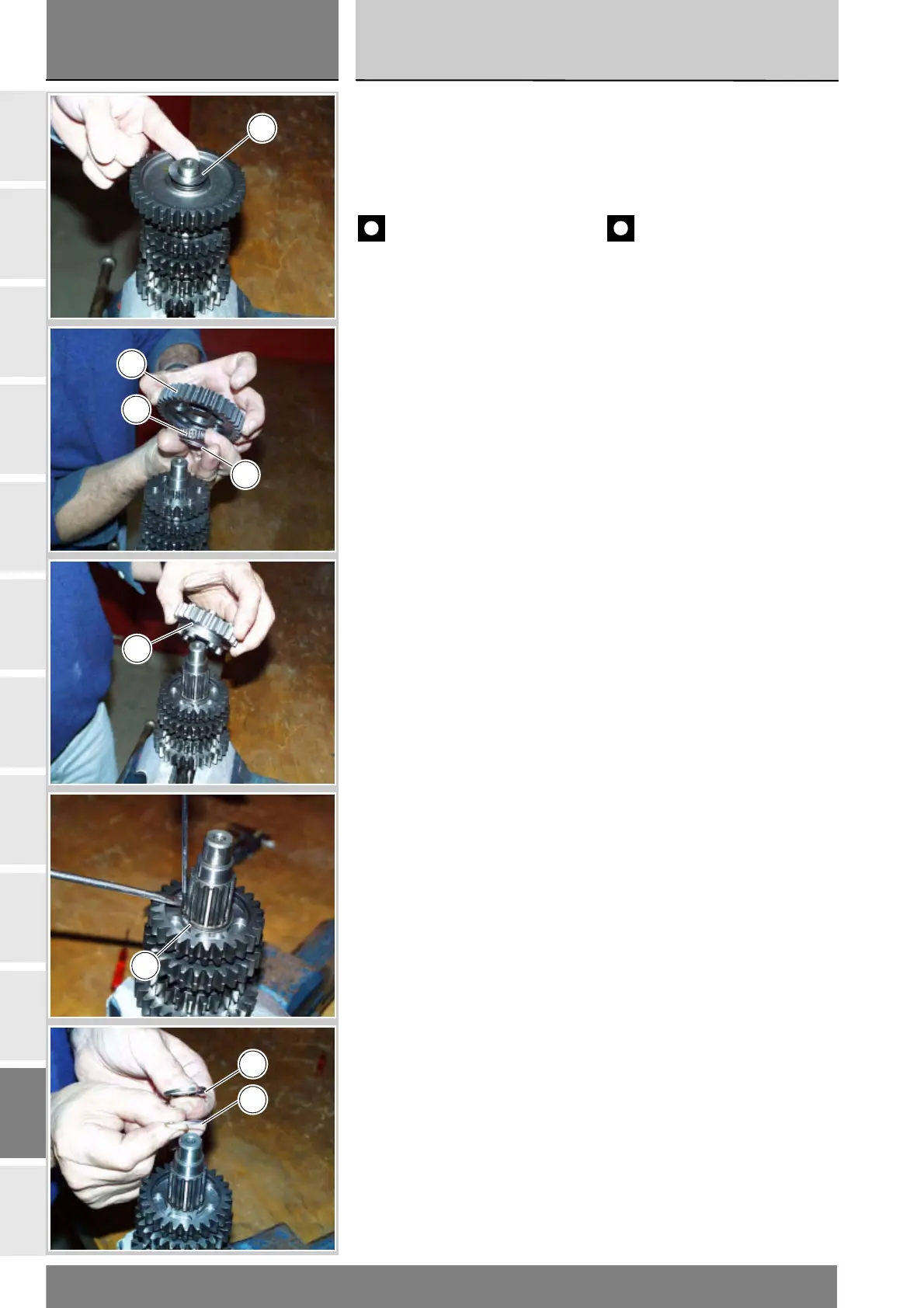

Secondary shaft disassembly
Remove chain-side clearance
washer (15) and clutch-side clearance
washer (26) from secondary shaft.
Slide out the first driven gear (18)
with needle roller bearing (17) and
shim (19).
Slide out the fifth driven gear (20).
Use two flat screwdrivers to remove
snap ring (7) taking care not to
damage the shaft surface.
Slide out snap ring (7) and splined
washer (6).
15
18
17
19
20
7
7
6
