Motore
Engine
sezione / section
N 7.2
135 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

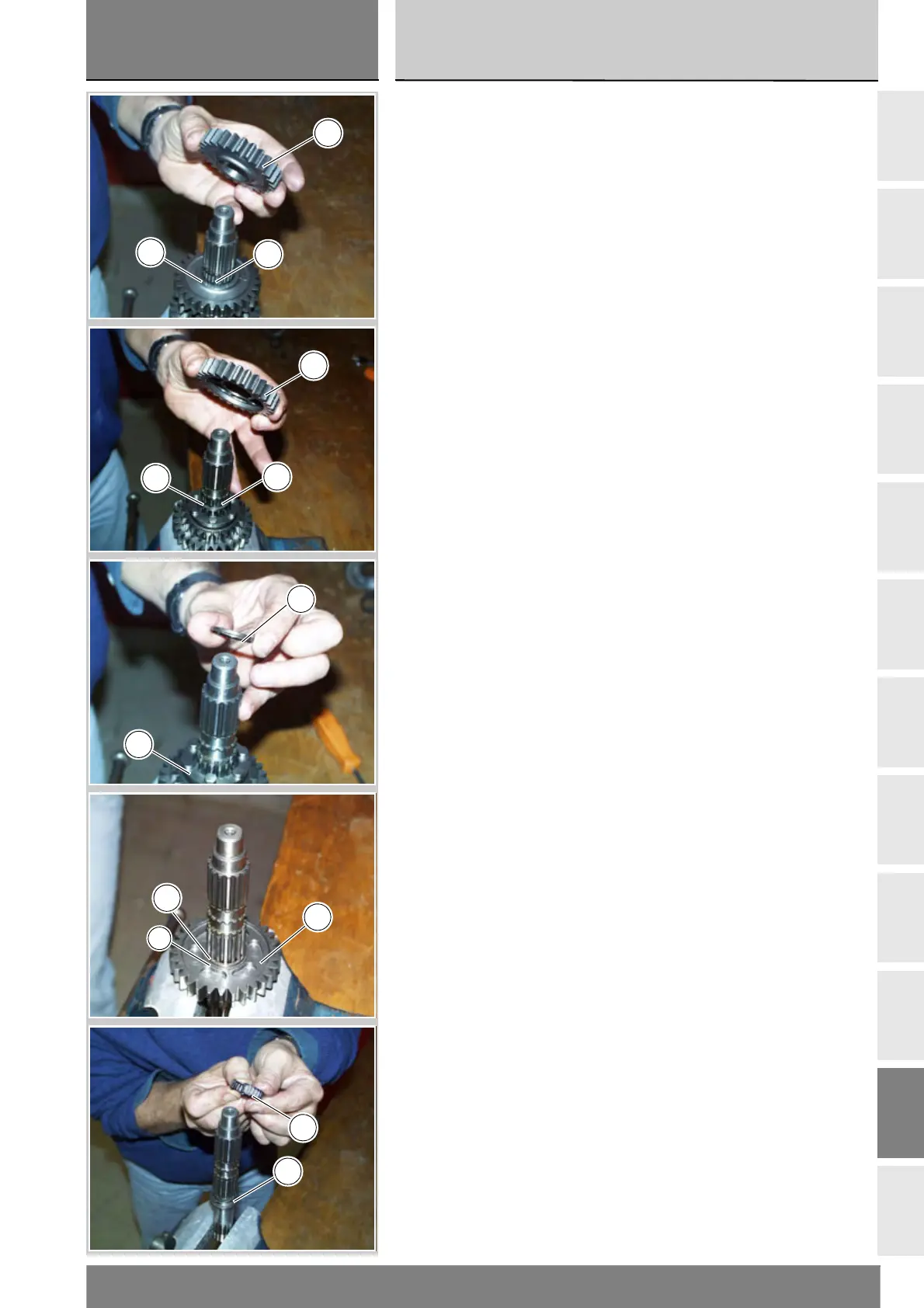

Sfilare l'ingranaggio condotto quarta
velocità (21), relativa gabbia a rulli (4)
e la rosetta scanalata (12).
Sfilare l'ingranaggio condotto terza
velocità (22), relativa gabbia a rulli (4)
e la rosetta scanalata (6)
Rimuovere l'anello elastico (7),
e sfilare l'ingranaggio condotto
sesta marcia (23).
Rimuovere l'anello elastico (7), sfilare
la rosetta scanalata (6) e l'ingranaggio
condotto seconda marcia (24).
Sfilare la gabbia a rulli (4) e
il rasamento (3) in modo da
ottenere l'albero secondario (25)
completamente nudo.
Slide out the fourth driven gear (21)
with needle roller bearing (4) and
splined washer (12).
Slide out third driven gear (22) with
needle roller bearing (4) and splined
washer (6).
Remove snap ring (7) and slide out
sixth driven gear (23).
Remove snap ring (7) and slide out
splined washer (6) and second driven
gear (24).
Slide out needle roller bearing (4) and
shim (3). All the components have
thus been removed from gearbox
secondary shaft (25).
12
21
4
22
4
6
23
7
24
6
7
4
3
