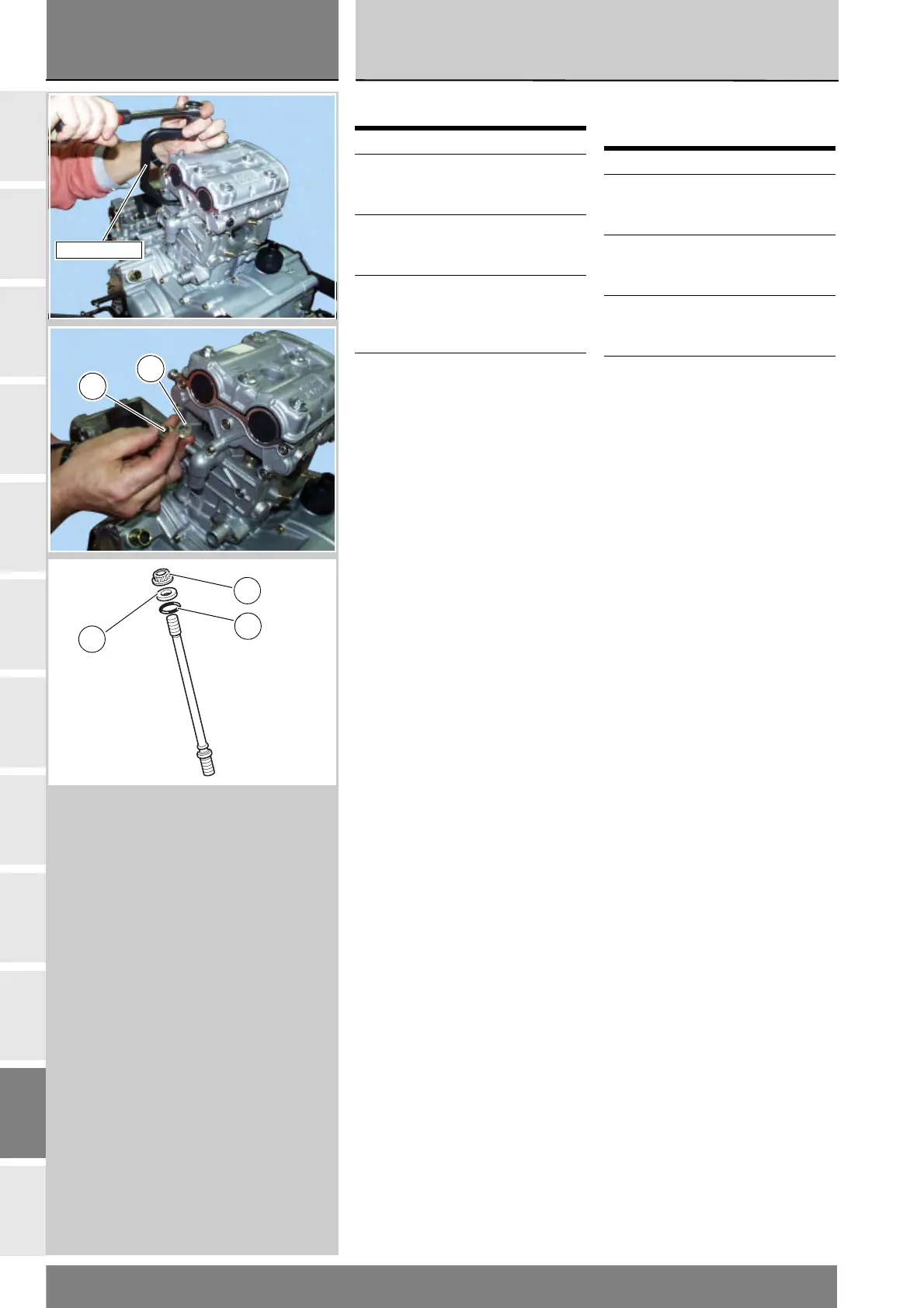

Smontaggio teste motore
Utilizzando l'attrezzo cod. 88713.2676
svitare i dadi (29) avvitati sui prigionieri
della testa.
Rimuovere i dadi poligonali (29),
le rosette speciali (28) e le guarnizioni
OR (31).
Rimuovere la testa completa
sfilandola dai prigionieri sul motore.
Eseguire la stessa operazione per
l’altra testa.
Operazioni Rif. Sez.
Rimuovere il motore
dal telaio (solo per testa
verticale)
N 1
Rimuovere l’impianto
raffreddamento e il
distributore acqua
N 3.1
Rimuovere il radiatore
olio e l’impianto di
lubrificazione sul
motore
N 2.2
Rimuovere i coperchi
esterni distribuzione,
le cinghie e le pulegge
N 4.2
Removing the engine
heads
Using tool part no. 88713.2676 undo
the nuts (29) on the head stud-bolts.
Remove nuts (29) special washers (28)
and O-rings (31).
Remove the complete head by sliding
it off the engine stud-bolts.
Repeat the same procedure for the
other head.
Operation See Sect.
Remove the engine
from the frame
(vertical head only)
N 1
Remove the cooling
system and water
manifold
N 3.1
Remove the water
cooler and engine
lubrication system
N 2.2
Remove the external
covers of the timing
belts, the timing belts
and timing rollers
N 4.2
88713.2676
28
29
29
28
31
