Ducati DARK 749 - Gearbox reassembly

A
B
C
D
E
F
G
H
L
M
N
P
Motore
Engine
sezione / section
N 7.2
142 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

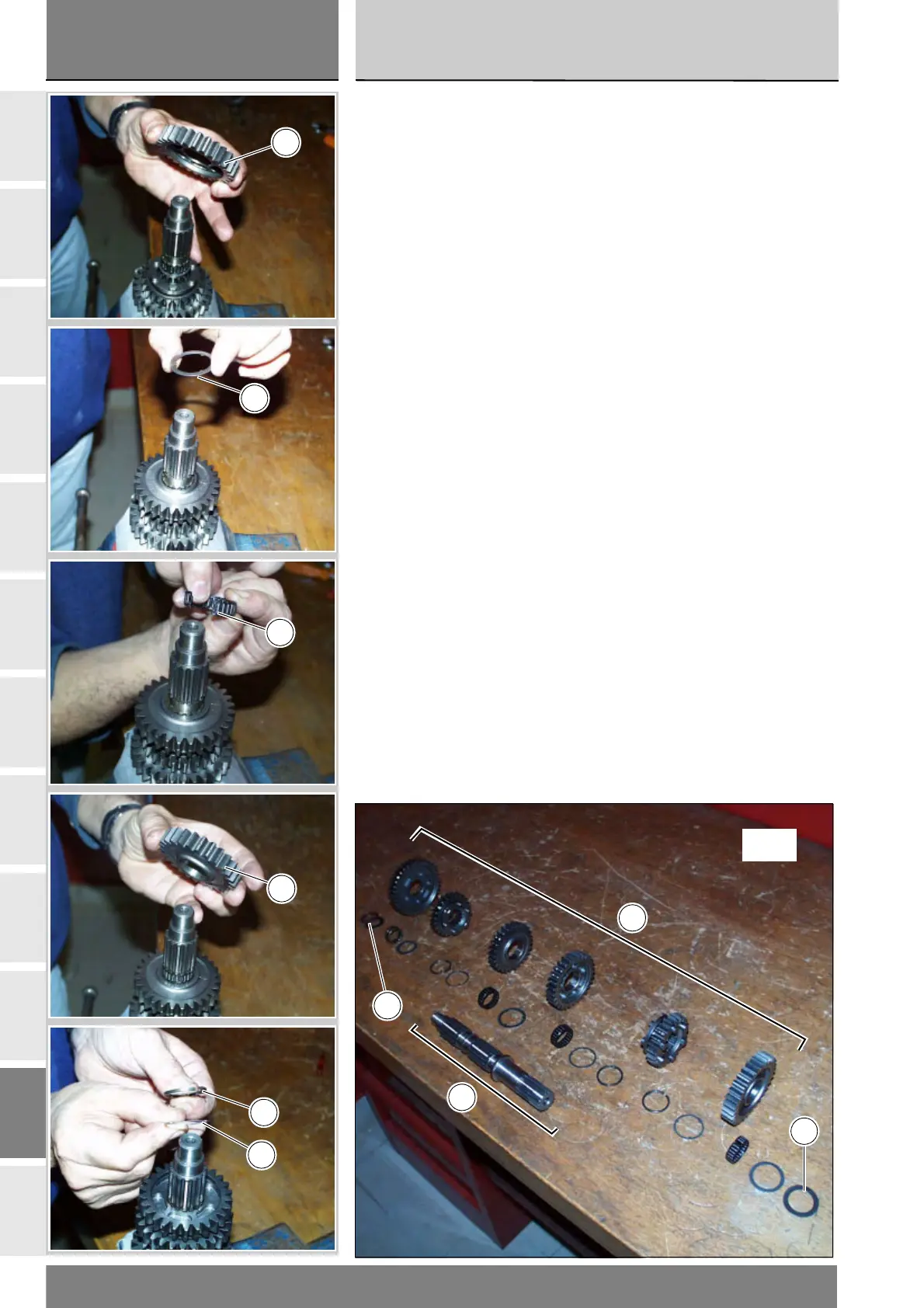

Fit the 3
rd
gear (22).
Fit the three-pointed washer (12),
which can be distinguished from its
counterpart (6) because of its greater
outside diameter.
Fit another needle roller bearing (4)
using the method already described.
Fit the 4
th
gear (21).
Fit another three-pointed washer (6)
and snap ring (7) to the shaft. Drive it
home with the same drift.
Gearbox reassembly
To reassemble the gearbox
components follow the procedure
under Section N 9.2 relating to
reassembly of the engine casings.
Montare l'ingranaggio della 3
a
velocità (22).
Installare sull'ingranaggio la rosetta a
tre punte (12), riconoscibile rispetto
all’altra (6) dal maggior diametro
esterno.
Installare un'altra gabbia a rullini (4)
nel modo già descritto.
Montare l'ingranaggio della 4
a
velocità (21).
Introdurre nell'albero un'altra rosetta
a tre punte (6) e un altro anello
elastico (7). Spingerlo in sede
utilizzando il tampone precentemente
usato.
Rimontaggio gruppo
cambio
Per il rimontaggio dei componenti
il gruppo cambio seguire quanto
riportato alla Sezione N 9.2 in
relazione alla chiusura dei carter
motore.
Fig 2
26
15
25
25
22
12
4
21
7
6
