Motore
Engine
sezione / section
N 9.1
155
A
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

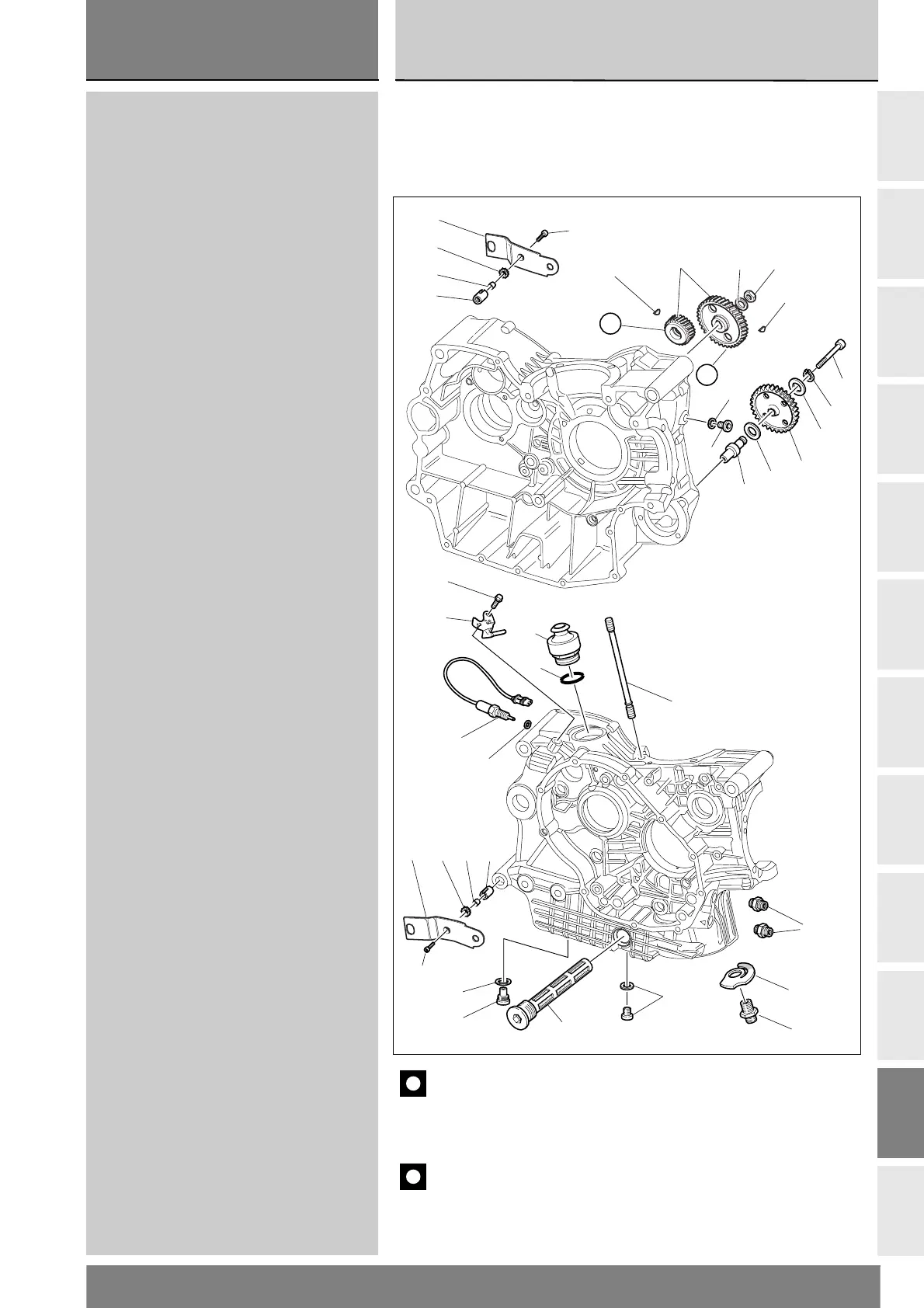

9.1 - GRUPPO CARTER: COMPONENTI ESTERNI
1 Valvola sfiato olio
2 Guarnizione Or
3 Guarnizione
4 Interruttore folle
5 Prigioniero fissaggio cilindro-testa
6 Nipplo
7 Molla by-pass
8 Nipplo
9 Staffa sinistra supporto carena
10 Vite
11 Dado
12 Rosetta di sicurezza
13 Coppia ingranaggi distribuzione
13AIngranaggio conduttore distribuzione
13BIngranaggio condotto distribuzione
14 LInguetta
15 Linguetta
16 Vite
17 Anello seeger
18 Rosetta
19 Ingranaggio rinvio avviamento
20 Rosetta
21 Perno ingranaggio
22 Tappo
23 Guarnizione alluminio
24 Tappo
25 Guarnizione alluminio
26 Filtro a rete
27 Tappo
28 Staffa destra supporto carena
29 Boccola
30 Bussola
31 Vite
32 Supporto
33 Rosetta nylon
O
IL
FIL
TER
25
24
26
27
10
28
8
7
6
2933
30
5
31
32
1
2
4
3
21
20
19
18
17
16
13
12
11
14
10
29
30
33
23
22
B
15
A
9
9.1 - CASING UNIT: EXTERNAL COMPONENTS
1 Oil breather valve
2O-ring
3 Gasket
4 Neutral switch
5 Cylinder-head stud bolt
6 Nipple
7 By-pass spring
8 Nipple
9 LH fairing bracket
10 Screw
11 Nut
12 Lock washer
13 Timing gear pair
13ATiming drive gear
13BTiming driven gear
14 Key
15 Key
16 Screw
17 Circlip
18 Washer
19 Starter motor intermediate gear
20 Washer
21 Gear shaft
22 Plug
23 Aluminium gasket
24 Plug
25 Aluminium gasket
26 Mesh filter
27 Plug
28 RH fairing bracket
29 Bushing
30 Bush
31 Screw
32 Support
33 Nylon washer
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
