Ducati DARK 749 - 6.2 - Clutch assembly: clutch cover

Motore
Engine
sezione / section
N 6.2
118
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
6.2 - GRUPPO FRIZIONE: COPERCHIO FRIZIONE
1 Boccola di riferimento
2 Guarnizione O-Ring
3 Tappo
4 Tappo ispezione livello olio
5Vite
6 Anello
7 Guarnizione O-Ring
8 Guarnizione
9 Interruttore
10 Boccola
11 Anello di tenuta
12 Rosetta rasamento
13 Anello Seeger
14 Coperchio lato frizione
15 Vite
16 Tappo
17 Guarnizione
18 Grano filettato
19 Vite
OIL
FILTER
14
10
11
12
13
18
1
9
15
19
6
16 17 4
5
8
2
3
7

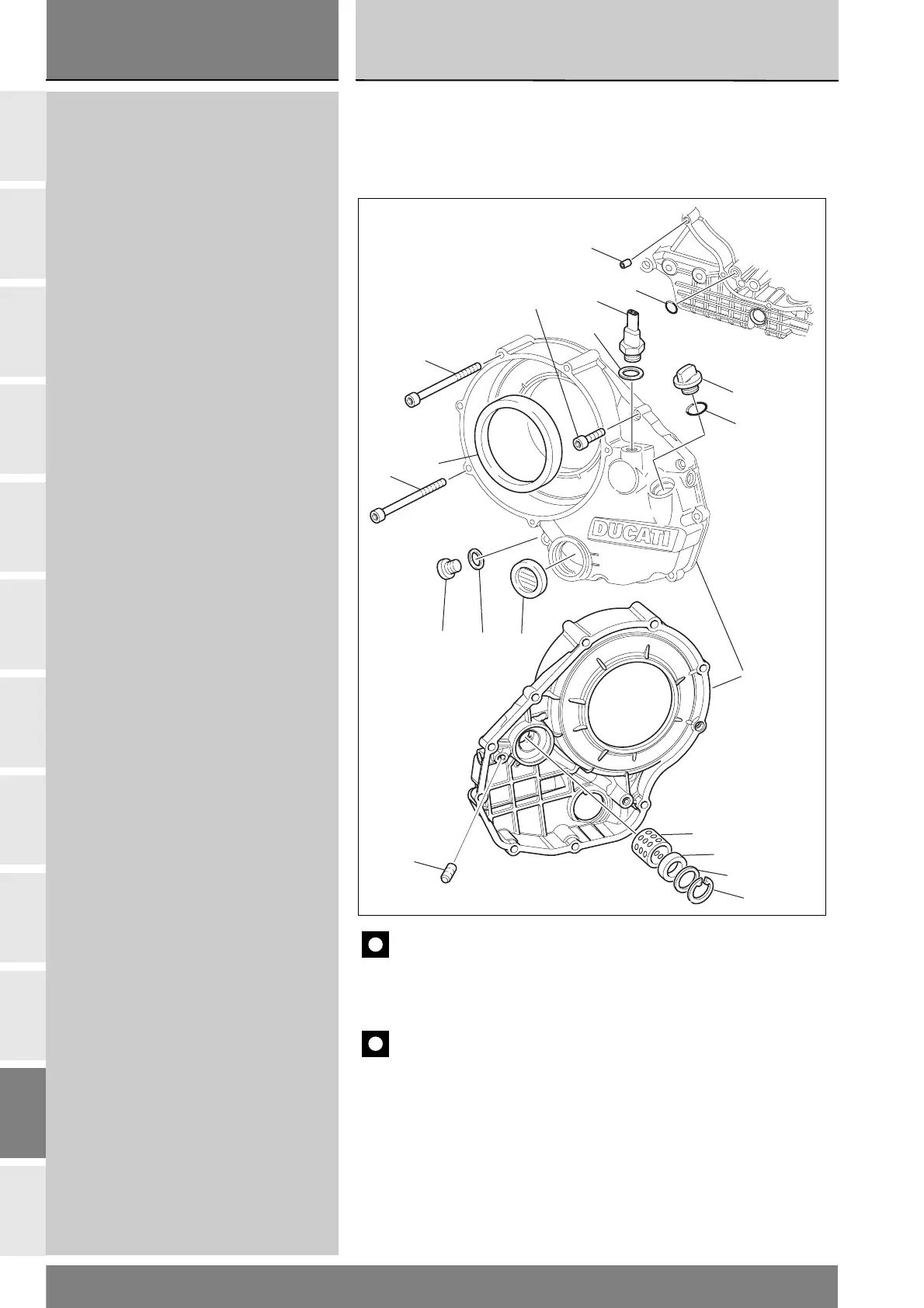

6.2 - CLUTCH ASSEMBLY: CLUTCH COVER
1 Reference bush
2 O-ring
3Plug
4 Oil inspection plug
5Screw
6Ring
7 O-ring
8 Gasket
9 Switch
10 Bushing
11 Oil seal
12 Shim
13 Circlip
14 Clutch cover
15 Screw
16 Plug
17 Gasket
18 Grub screw
19 Screw
2
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Important
Bold reference numbers in this section identify parts not shown in the
figures alongside the text. Refer to the exploded view diagram.
