Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 2
9 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

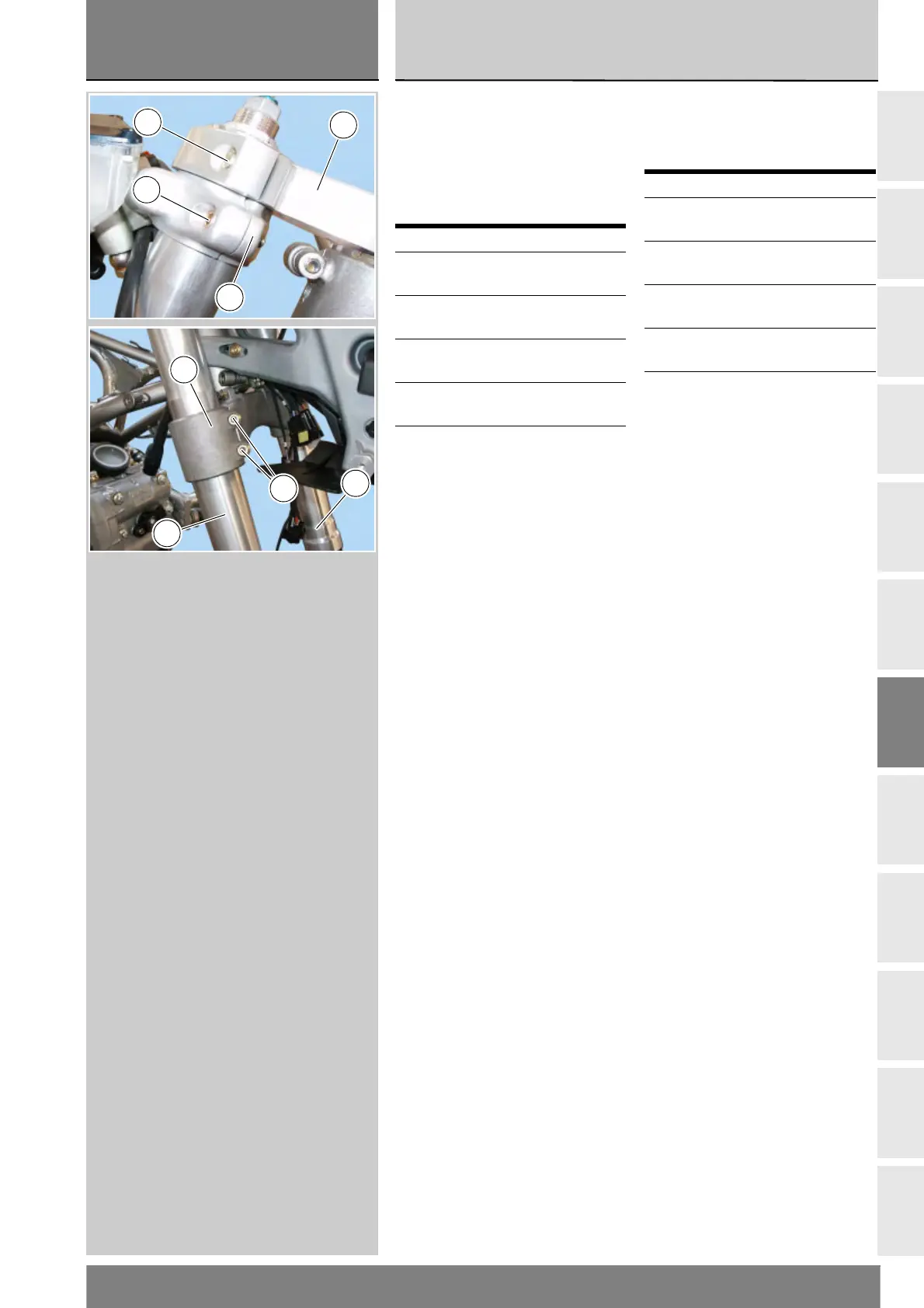

Smontaggio forcella
anteriore
Prima di procedere alla rimozione del
componente in questione occorre
rimuovere dal motociclo i particolari
riportati di seguito:
Allentare le viti (1) di fissaggio degli
steli forcella alla testa di sterzo (2).
Allentare le viti (8) di fissaggio degli
steli forcella alla base di sterzo (7).
Allentare le viti (4) che fissano i
morsetti dei semimanubri (6) e (5) agli
steli forcella.
Sfilare verso il basso gli steli (15) e (18),
liberando i semimanubri.
Effettuare tutte le operazioni di
revisione necessarie sugli steli.
Operazioni Rif. Sez.
Rimozione pinze freno
anteriori
G 3
Rimozione ruota
anteriore
G 1
Rimozione parafango
anteriore
E 4
Rimozione carenature
laterali
E 2
Rimozione cupolino E 1
Removing the front fork
Before removing the front fork,
remove the following parts:
Loosen the pinch bolts (1) holding the
fork legs to the steering head (2).
Loosen screws (8) securing the fork
legs to the bottom yoke (7).
Slacken off the screws (4) securing
the handlebar clamps (6) and (5) to
the fork legs.
Slide the fork legs (15) and (18)
downwards, thus freeing the
handlebars.
Overhaul the fork legs where
necessary.
Operation See Sect.
Removing the front
brake callipers
G 3
Removing the front
wheel
G 1
Removing the front
mudguard
E 4
Removing the side
fairings
E 2
Removing the headlight
fairing
E 1
1
4
6
2
18
15
7
8
