Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 8
25 749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
Smontaggio sistema di
scarico
Smontaggio silenziatore
Per lo smontaggio del silenziatore di
scarico è possibile operare in due
modi diversi.
Il primo metodo prevede di smontare
il silenziatore (8) completo di telaietto
posteriore.
Con un comune tiramolla rimuovere
le molle (3) di collegamento tubi di
scarico (20) e (21) al silenziatore (8).
Scollegare il connettore (A) del
cablaggio posteriore dal cablaggio
principale.
Rimuovere il telaietto posteriore
(Sez. H 6).
Sfilare il silenziatore (8) dai tubi di
scarico e rimuoverlo.
Per liberare il silenziatore rimuovere il
portatarga e fanale posteriore come
descritto (Sez. H 7).
Operazioni Rif. Sez.
Rimuovere le carene E 2
Rimuovere l’assieme
serbatoio - sella -codone
E 3
Removing the exhaust
system
Removing the silencer
The silencer can be removed in two
ways.
The first method results in removing
the entire silencer (8) complete with
rear subframe.

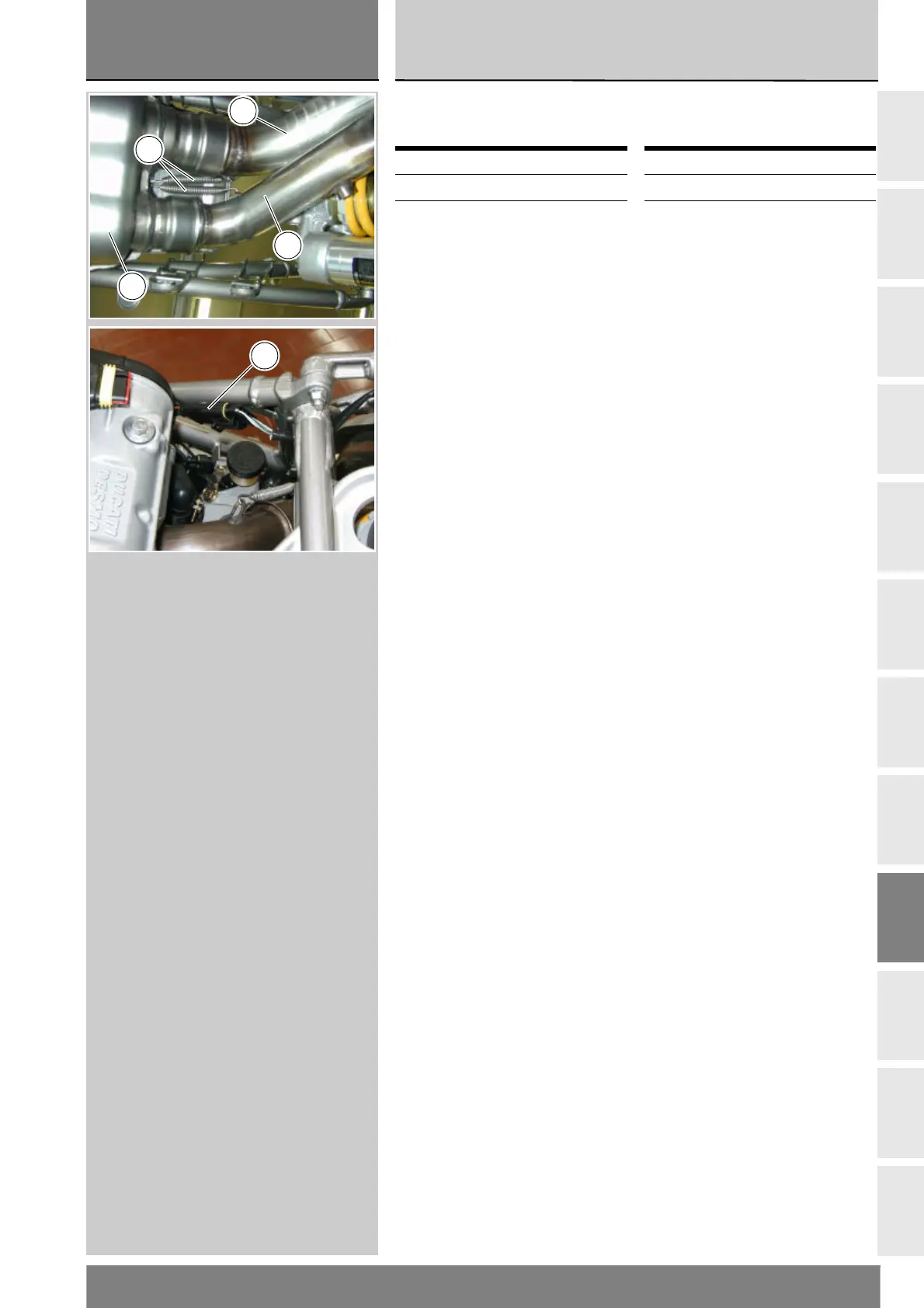

Use a simple spring extractor to
remove the springs (3) connecting
the exhaust pipes (20) and (21) to the
silencer (8).
Disconnect the rear wiring harness
connector (A) from the main wiring
harness.
Remove rear subframe (Sect. H 6).
Extract the silencer (8) from the
exhaust pipes and remove it.
To free the silencer, remove the
number plate holder and tail light as
described (Sect. H 7).
Operation See Sect.
Remove the fairings E 2
Remove the fuel tank /
seat / rear fairing
assembly
E 3
21
20
8
3
A
