Ducati DARK 749 - 4 - Rear wheel

Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 4
25
A
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

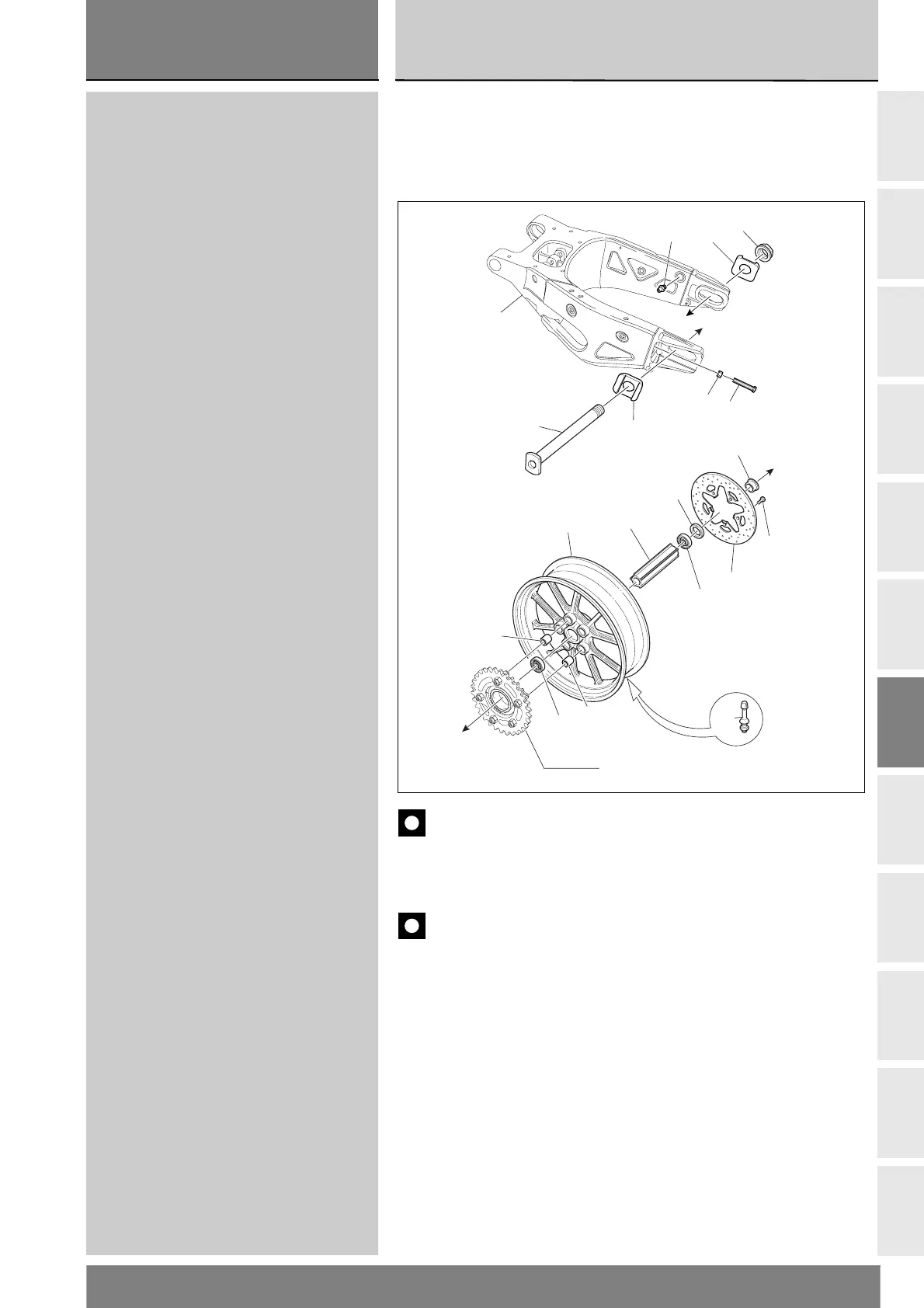

4 - REAR WHEEL
1Pin
2 Special screw
3Nut
4 LH chain adjustment slider
5 RH chain adjustment slider
6Nut
7Bearing
8 Cush drive rubber
9 Rear wheel rim
10 Valve
11 Inner spacer
12 Seal
13 Rear brake disc
14 Screw
15 Spacer
4 - RUOTA POSTERIORE
1Perno
2 Vite speciale
3 Dado
4 Cursore catena sinistra
5 Cursore catena destro
6 Dado
7 Cuscinetto
8 Antivibrante
9 Cerchio ruota posteriore
10 Valvola
11 Distanziale interno
12 Anello di tenuta
13 Disco freno posteriore
14 Vite
15 Distanziale
Sez. G 8
Sect. G 8
9
8
8
11
7
14
12
15
Sez. G 5
Sect. G 5
3
4
2
1
13
10
7
6
5
A
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in the
figures alongside the text. Refer to the exploded view diagram.
