Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 6
10 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
Smontaggio scatola filtro
Allentare le fascette (11) sui collettori
di aspirazione
Agendo nella parte inferiore della
scatola filtro (6) scollegare il
connettore (A) del cablaggio principale
dal cablaggio corpo farfallato.
Alzare leggermente la scatola filtro, e
rimuovere il tubo di drenaggio (8)
sganciandolo dalla sua sede.
Rimuovere la scatola filtro completa
facendo attenzione ai cavi comando
acceleratore e starter.
Smontaggio corpo
farfallato completo
della scatola filtro
Con scatola filtro rimossa, svitare le
viti autofilettanti (1), che fissano il
coperchio (2) alla scatola filtro (6) e
separare le due parti.
Capovolgere la scatola filtro e
svitare le viti (10) che fissano il
corpo farfallato (5) alla scatola.
Recuperare le rosette (15).
Operazioni Rif. Sez.
Rimuovere le carene E 2
Rimuovere il cupolino E 1
Rimuovere l’assieme
serbatoio - sella - codone
E 3
Rimuovere i
convogliatori aria
L 7
Rimuovere il serbatoio
sfiato olio
N 2.3
Rimuovere i cavi
acceleratore dal comando
ed il cavo starter dal
commutatore sinistro
F 1

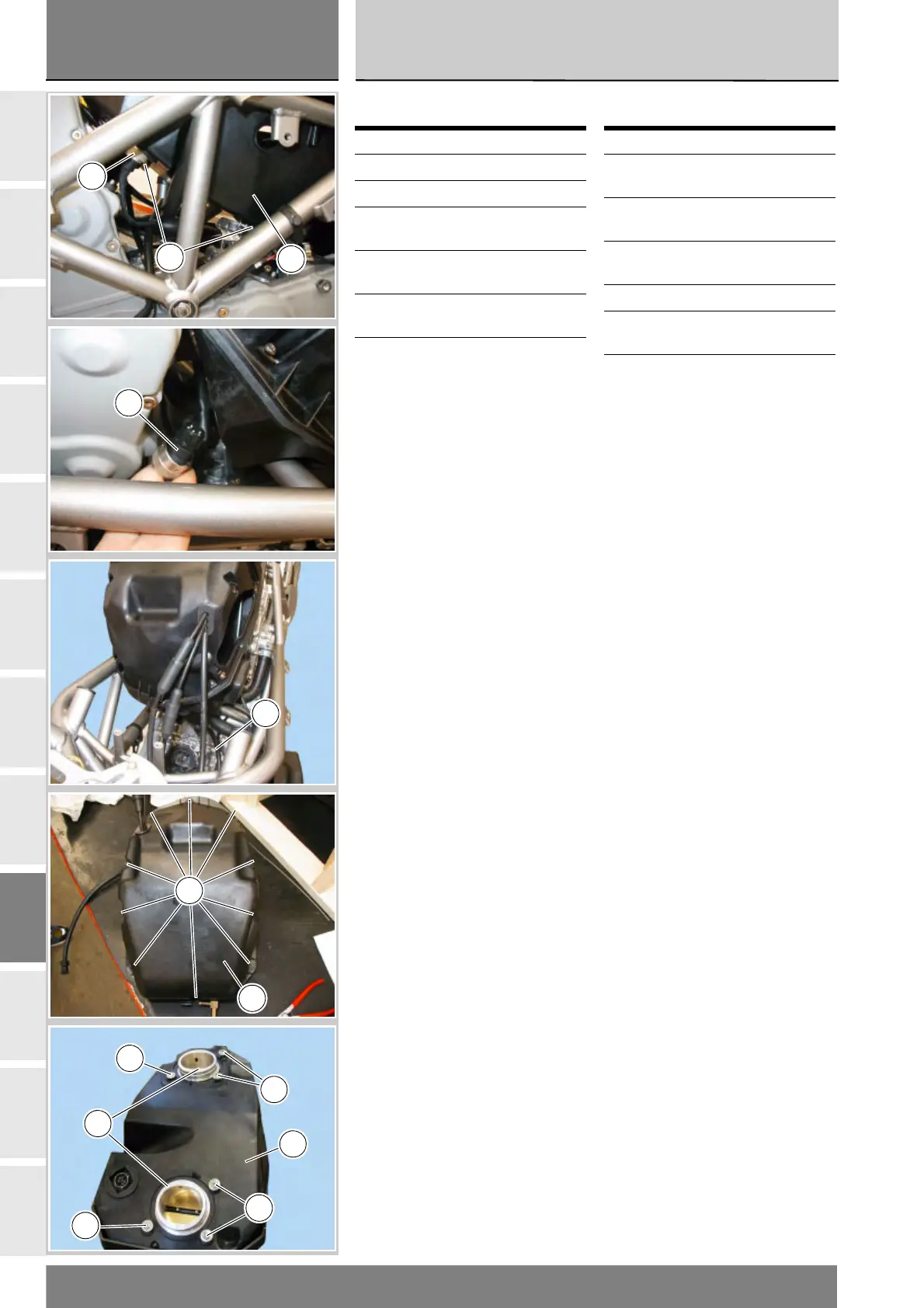

Removing the airbox
Loosen clamps (11) on the intake
manifolds
Working from the lower part of the
airbox (6), disconnect the main
wiring loom connector (A) from the
throttle body wiring loom.
Raise the airbox slightly, detach the
drain pipe (8) from its fitting and
remove it.
Remove the entire airbox assembly,
taking care not to damage the
throttle and starter cables.
Removing the throttle
body assembly from
the airbox
With the airbox removed, undo the self-
tapping screws (1) securing the cover (2)
to the lower part of the airbox (6) and
separate the two components.
Turn the airbox over and undo the
screws (10) securing the throttle
body (5) to the box.
Recover the washers (15).
Operation See Sect.
Remove the side
fairings
E 2
Remove the headlight
fairing
E 1
Remove the tail guard/
seat/fuel tank assembly
E 3
Remove the air scoops L 7
Remove the oil
breather reservoir
N 2.3
Remove the throttle
cables from the twist
grip control and the
starter cable from the
LH switch
F 1
11
A
6
A
8
2
1
10
10
10
10
6
5
