Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 6
11 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

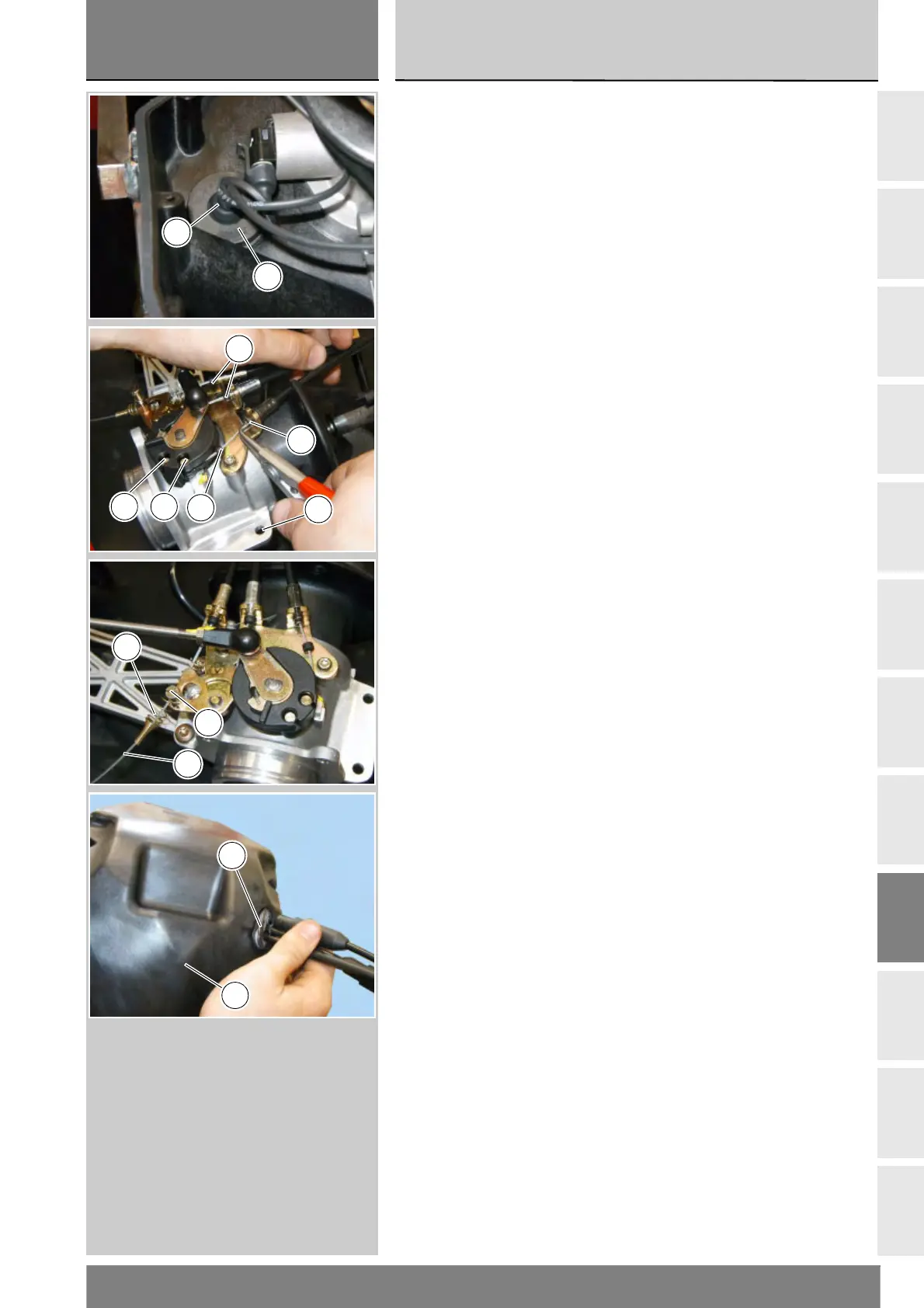

Sfilare il gommino (16) dalla scatola
filtro (6).
Separare il corpo farfallato (5) dalla
scatola filtro (6).
Recuperare le guarnizioni (4) tra corpo
farfalla e fondo della scatola filtro.
Sfilare i cappucci (B) e rimuovere gli
anelli seeger (C) dalle sedi.
Sganciare i nottolini dei cavi di
apertura (D) e chiusura (E) dalla
carrucola del comando acceleratore e
sfilare i cavi dal supporto del corpo
farfallato.
Svitare la vite (F) che ferma il cavo
comando starter (G) e sfilarlo
recuperando la molletta (H).
Sfilare il gommino (O) completo di
cavi dal coperchio scatola (2).
Extract the rubber grommet (16) from
the airbox (6).
Separate the throttle body (5) from
the airbox (6).
Recover the gaskets (4) between the
throttle body and the base of the airbox.
Slip off the caps (B) and remove the
circlips (C) from their grooves.
Release the barrel ends of the
opening (D) and closing (E) cables
from the throttle control pulley
and withdraw the cables from the
throttle body support.
Unscrew the screw (F) securing the
starter cable (G) and withdraw the
cable, recovering the clip (H).
Extract the rubber (O) complete with
cables from the airbox cover (2).
16
9
B
B
C
ED
5
H
F
G
2
O
