Ducati DARK 749 - 2 - Fuel tank

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 2
6
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00
2 - SERBATOIO CARBURANTE
1 Serbatoio
2 Attacco anteriore serbatoio
3Dado
4 Gommino
5Vite
6 Coperchio
7 Guarnizione OR
8 Vite autofilettante
9 Raccordo
10 Tubo sfiato / drenaggio
11 Decalco “alloro Ducati”
12 Tubo drenaggio
13 Tubo sfiato
14 Guarnizione OR
15 Flangia completa
16 Raccordo di ritorno carburante
17 Raccordo di mandata carburante
18 Vite
19 Piastrino
20 Dado
21 Termistore
22 Fascetta
23 Filtro carburante
1
4
5
6
7
2
3
Sez. G 3
Sect. G 3
12
13
9
10
11
15
15
16
18
22
23
22
14
21
8
22
17
19
20

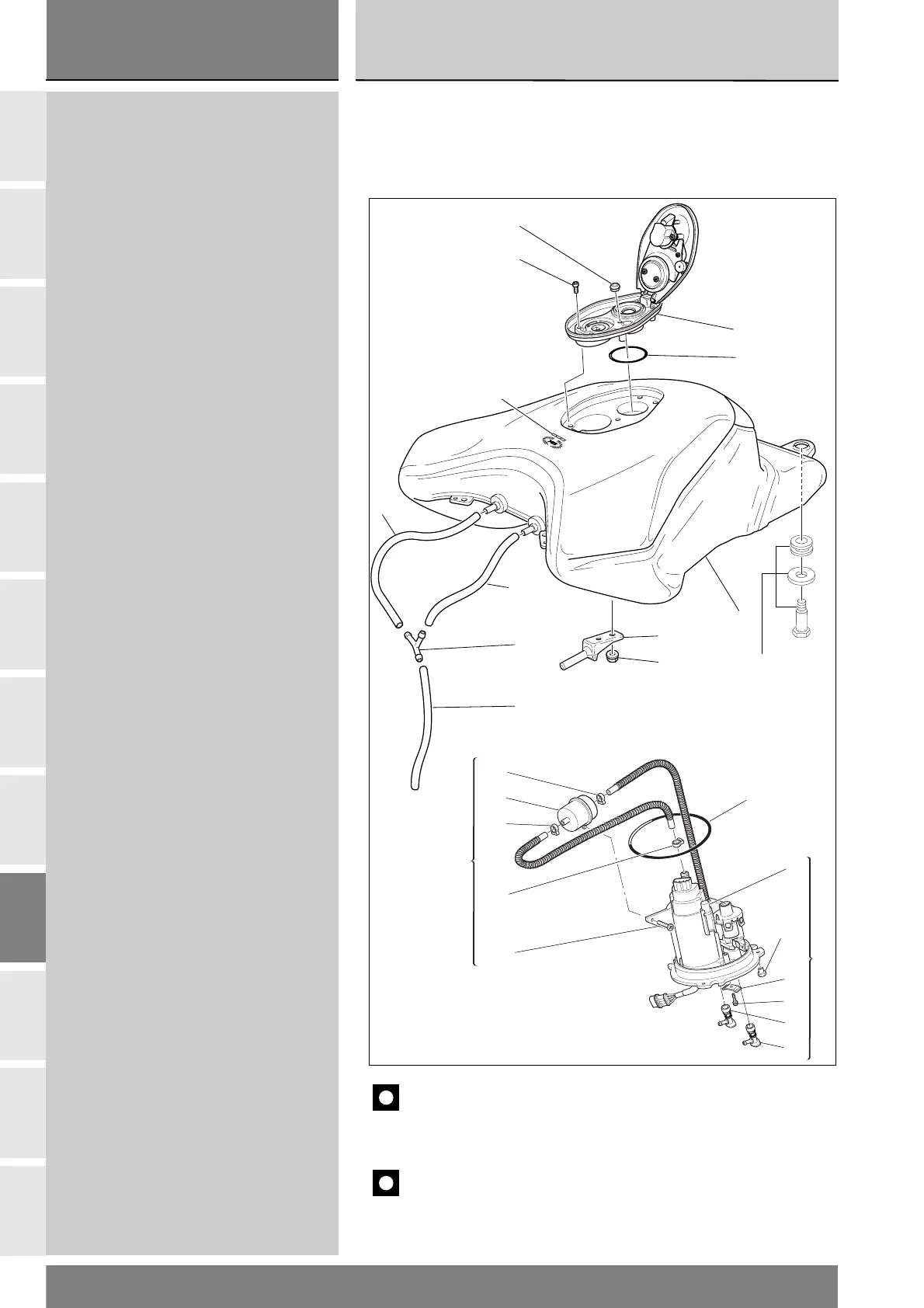

2 - FUEL TANK
1 Fuel tank
2 Front fuel tank mount
3Nut
4 Rubber block
5Screw
6Cover
7 O-ring
8 Self-tapping screw
9 Union
10 Breather / drain hose
11 Ducati laurel wreath decal
12 Drain hose
13 Breather pipe
14 O-ring
15 Flange assembly
16 Fuel return fitting
17 Fuel delivery fitting
18 Screw
19 Plate
20 Nut
21 Thermistor
22 Clamp
23 Fuel filter
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
L
Important
Bold reference numbers in this section identify parts not shown in
the figures next to the text. Look up the exploded view diagram.
