Uso e manutenzione
Use and Maintenance operations
sezione / section
D 4
18 749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

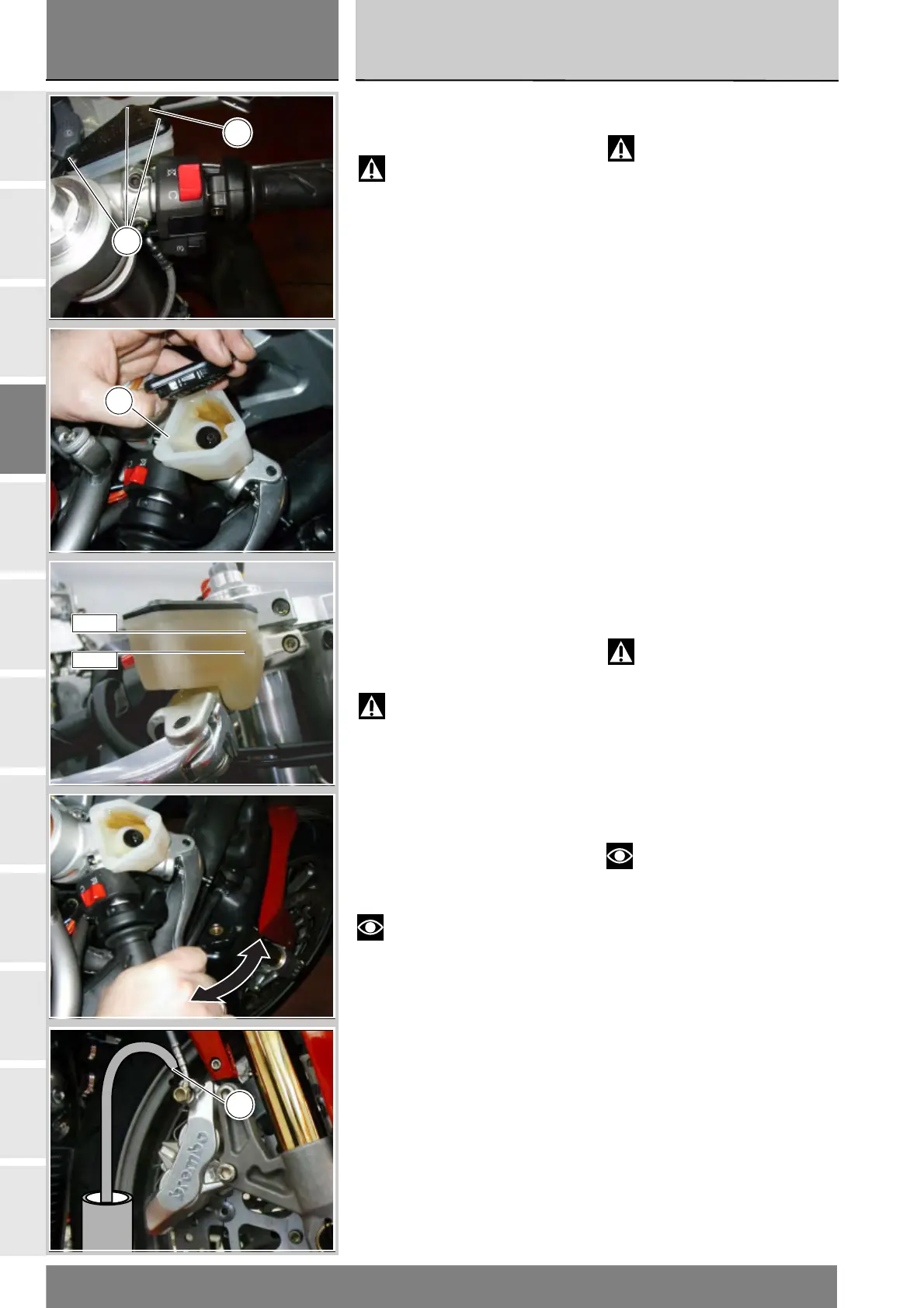

Sostituzione liquido
impianto frenante
Attenzione
Il liquido impiegato nell'impianto
frenante, oltre a danneggiare la
vernice, è dannosissimo a contatto
degli occhi o della pelle; lavare quindi
abbondantemente con acqua corrente
la parte interessata in caso di
accidentale contatto.
Sostituzione liquido circuito
frenante anteriore
Togliere il coperchio (2) con
membrana dal serbatoio liquido
freni anteriori svitando le viti (1).
Aspirare l'olio all'interno del
serbatoio (A).
Immettere olio nuovo all'interno del
serbatoio (A) fino al raggiungimento
della tacca MAX.
Azionare la leva due o tre volte in
modo tale da permettere al circuito di
andare in pressione.
Mantenere tirata la leva verso la
manopola.
Collegare alla valvola di spurgo (3) un
tubicino trasparente immergendo
l'estremità in un contenitore
appoggiato al pavimento.
Allentare il raccordo di spurgo (3) in
modo da permettere all'olio di uscire.
Attenzione
Durante l'operazione di
riempimento mantenere sempre il
livello dell'olio al di sopra della tacca
MIN per prevenire la formazione di
bolle d'aria all'interno del circuito.
Far defluire l'olio dallo spurgo (3) fino
alla fuoriuscita di liquido di colore
diverso.
Riavvitare lo spurgo (3) e ripristinare il
livello corretto dell'olio nel serbatoio.
Note
Ripetere l'operazione su
entrambe le pinze.
Rimontare il coperchio (2) eseguendo
le operazioni in ordine inverso le
operazioni di smontaggio.
Changing the brake fluid
Warning
Brake fluid will damage
painted surfaces if spilled on them.
In addition, it is very harmful in
contact with the skin or with the
eyes; in the event of accidental
contact wash the affected area
with abundant running water.
Changing the fluid in the front
brake circuit
Loosen screws (2) and remove
the cover and membrane from the
front brake fluid reservoir.
Aspirate the brake fluid from inside
the reservoir (A).
Fill the reservoir (A) with new clutch
fluid up to the MAX mark.
Operate the brake lever two or three
times until the circuit is pressurized.
Hold the lever pulled in towards the
handgrip.
Attach a length of transparent plastic
tubing to the bleed valve (3) and
insert the other end of the tubing in
a container placed on the floor.
Loosen the bleed valve (3) to allow
fluid to escape.
Warning
During the filling operation,
always keep the fluid level above the
MIN mark to prevent the formation
of air bubbles in the circuit.
Allow the fluid to flow from the bleed
valve (3) until a different colour liquid
appears.
Tighten the bleed valve (3) and restore
the correct level in the reservoir.
Notes
Repeat this operation for each
brake calliper.
Refit the cap (2), carrying out the
removal operations in reverse order.
1
2
A
MAX
MIN
3
