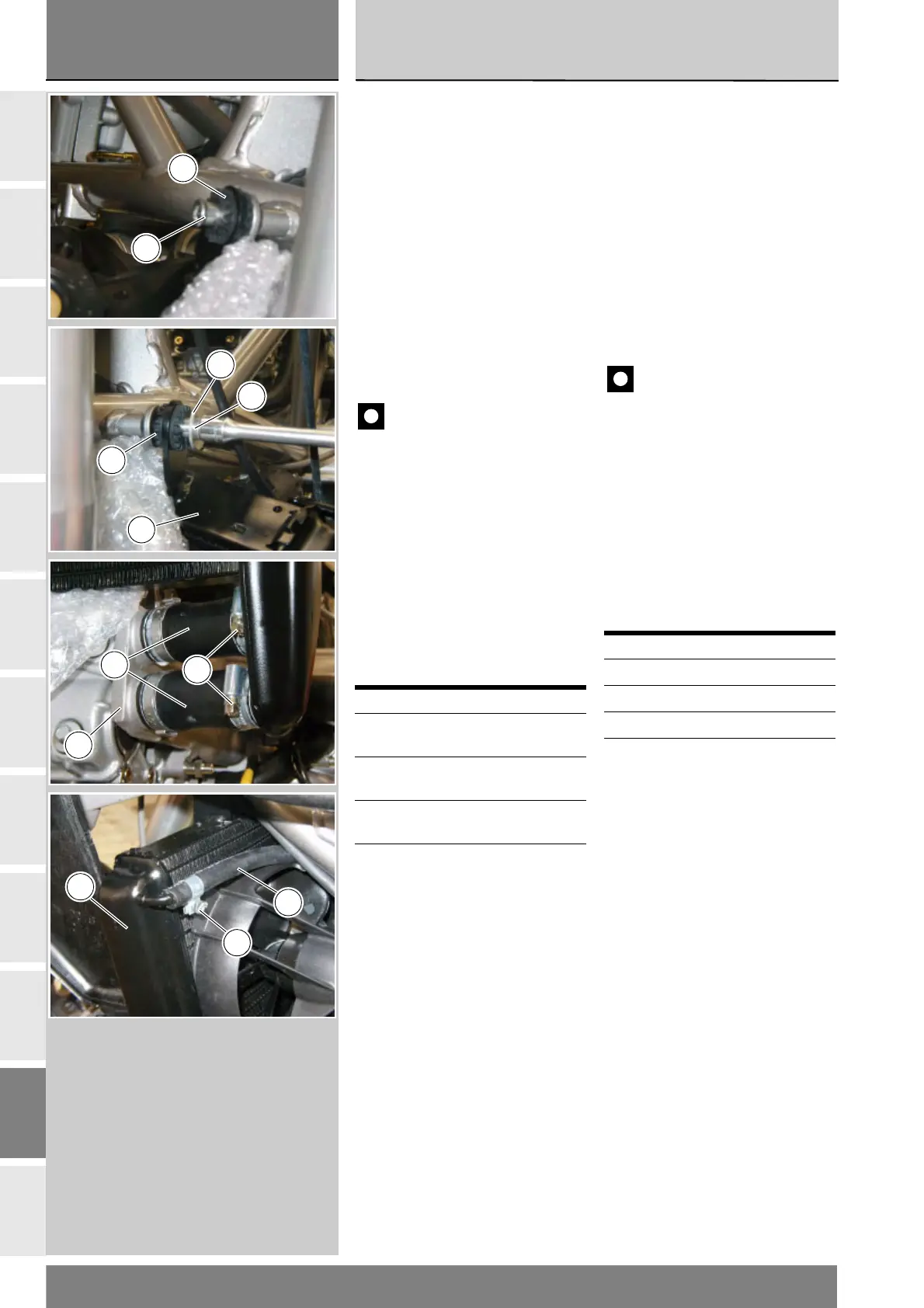

Refitting the cooler
Check that the cooler brackets
are equipped with the vibration
dampers (22), (14) and (15).
Fit the RH cooler mount (19) onto
pin (26), then fit the screw (20) and
spacer (21) on the LH side.
Tighten the screw to the specified
torque (Sect. C 3).
Fit the cooler fittings into the
manifold (2) hoses (17).
Important
Reinstall the clamps (3) in the
orientation shown in the figure, and
tighten first the upper and then the
lower clamp.
Fit the hose (11) into its fitting on the
cooler and tighten clamp (10).
Tighten the screws of clamps (3)
and (10) to the specified torque
(Sect. C 3).
Reinstall the components removed
in the procedure.
Operation See Sect.
Refit the air scoops L 7
Fill the cooling system D 4
Refit the battery mount P 2
Refit the side fairings E 2
Rimontaggio radiatore
acqua
Verificare che sulle staffe del
radiatore siano presenti i gommini
antivibranti (22), (14) e (15).
Inserire il supporto destro del
radiatore (19) nel perno (26),
quindi montare la vite (20) con
distanziale (21) sul lato sinistro.
Serrare la vite alla coppia prescritta
(Sez. C 3).
Inserire i raccordi del radiatore nei
manicotti (17) del distributore (2).
Importante
Ripistinare l’orientamento
originale delle fascette (3) come
indicato in figura, serrando prima
la fascetta superiore e poi quella
inferiore.
Inserire la tubazione (11) sul raccordo
del radiatore e serrare la fascetta (10).
Serrare le viti delle fascette (3) e (10)
alla coppia prescritta (Sez. C 3).
Procedere al rimontaggio dei
componenti rimossi per le operazioni
descritte.
Operazioni Rif. Sez.
Rimontare i
convogliatori aria
L 7
Riempire l'impianto di
raffreddamento
D 4
Rimontare il supporto
batteria
P 2
Rimontare le carene
laterali
E 2
26
22
21
20
22
19
17
3
2
19
10
11
