Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 10
33
A
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S - M.Y. 2005 - edizione/edition 00

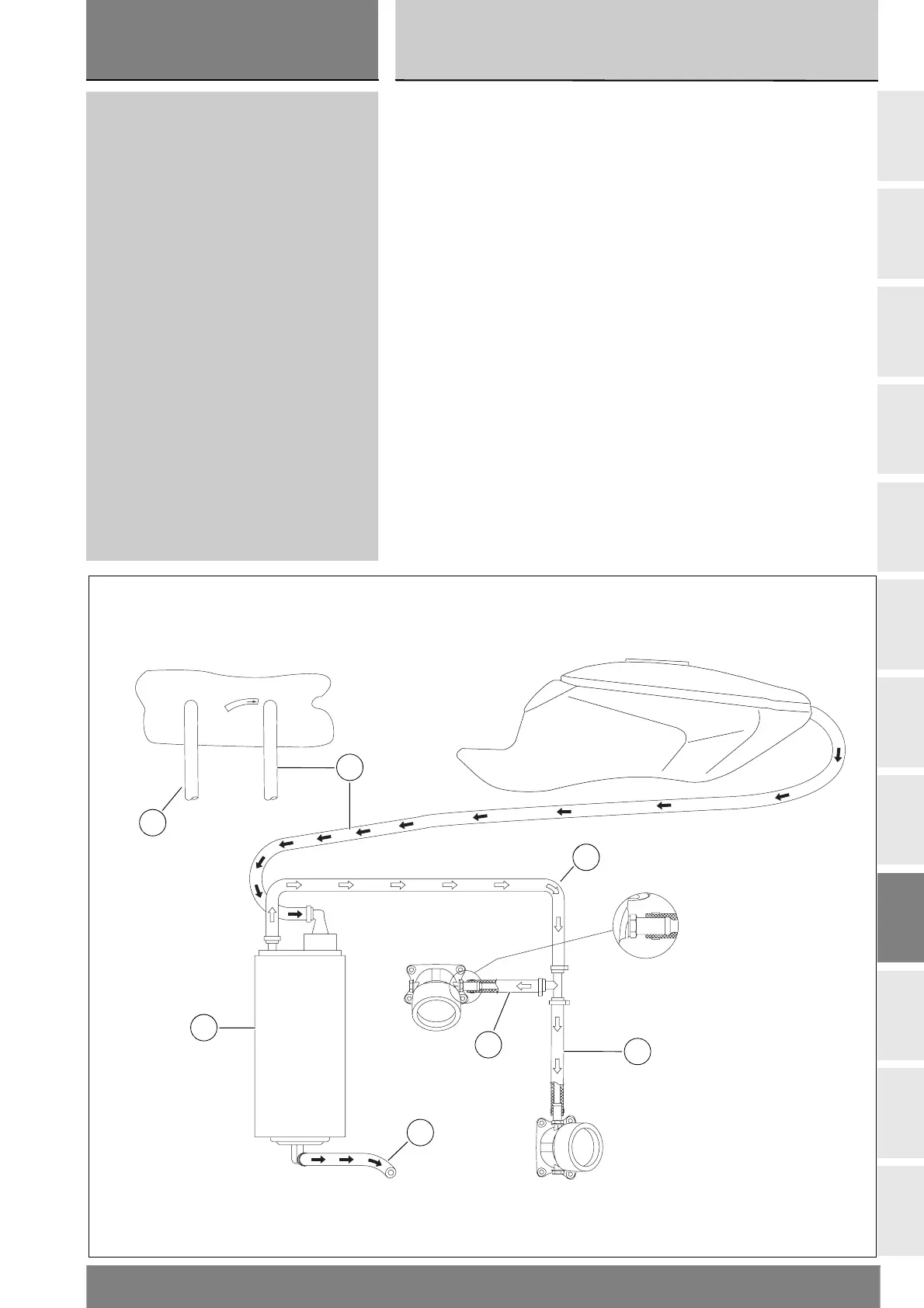

Canister filter system
(US versions only)
US models are equipped with an
additional system with a Canister filter
that prevents fuel fumes from being
discharged into the atmosphere.
Hose (15) is connected to Canister
filter (13); after filtering the fuel drain,
it returns it with hose (9) to the intake
manifolds via hoses (8) and (11).
Hoses (1) and (17) drain the bled
fluid to the ground.
For correct positioning of the
connecting hoses consult the
figures shown below.
Impianto filtro canister
(solo per versioni USA)
I modelli USA sono equipaggiati
con un impianto supplementare con
filtro emissione Canister che evita
lo scarico dei vapori del carburante
in atmosfera.
La tubazione (15) viene collegata al
filtro Canister (13) dopo aver filtrato
il drenaggio carburante lo rimmette
con la tubazione (9) nei collettori di
aspirazione tramite le tubazioni (8)
e (11). Le tubazioni (1) e (17)
scaricano gli sfiati a terra.
Per il corretto posizionamento delle
tubazioni di collegamento consultare
di seguito riportate.
C
A
N
I
S
T
E
R
17
11
8
13
9
1
15
Drenaggio
Drain
Sfiato
Breather
Collettore
verticale
Vertical
manifold
Collettore
orizzontale
Horizontal
manifold
