Ducati DARK 749 - 5 - Rear swingarm

Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 5
30
AA
B
C
D
E
F
G
H
L
M
N
P
749/749 DARK/749S Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
5 - FORCELLONE POSTERIORE
1 Perno forcellone
2 Eccentrico
3 Rosetta
4Vite
5Bussola
6 Anelo di tenuta
7 Astuccio a rullini
8 Distanziale destro
9 Cuscinetto
10 Distanziale
11 Distanziale destro
12 Vite
13 Pattino catena superiore
14 Portacatena
15 Vite
16 Pattino catena inferiore
17 Forcellone posteriore
1
5
6
5
8
9
9
10
14
11
6
7
2
2
3
4
15
17
16
13
15
12

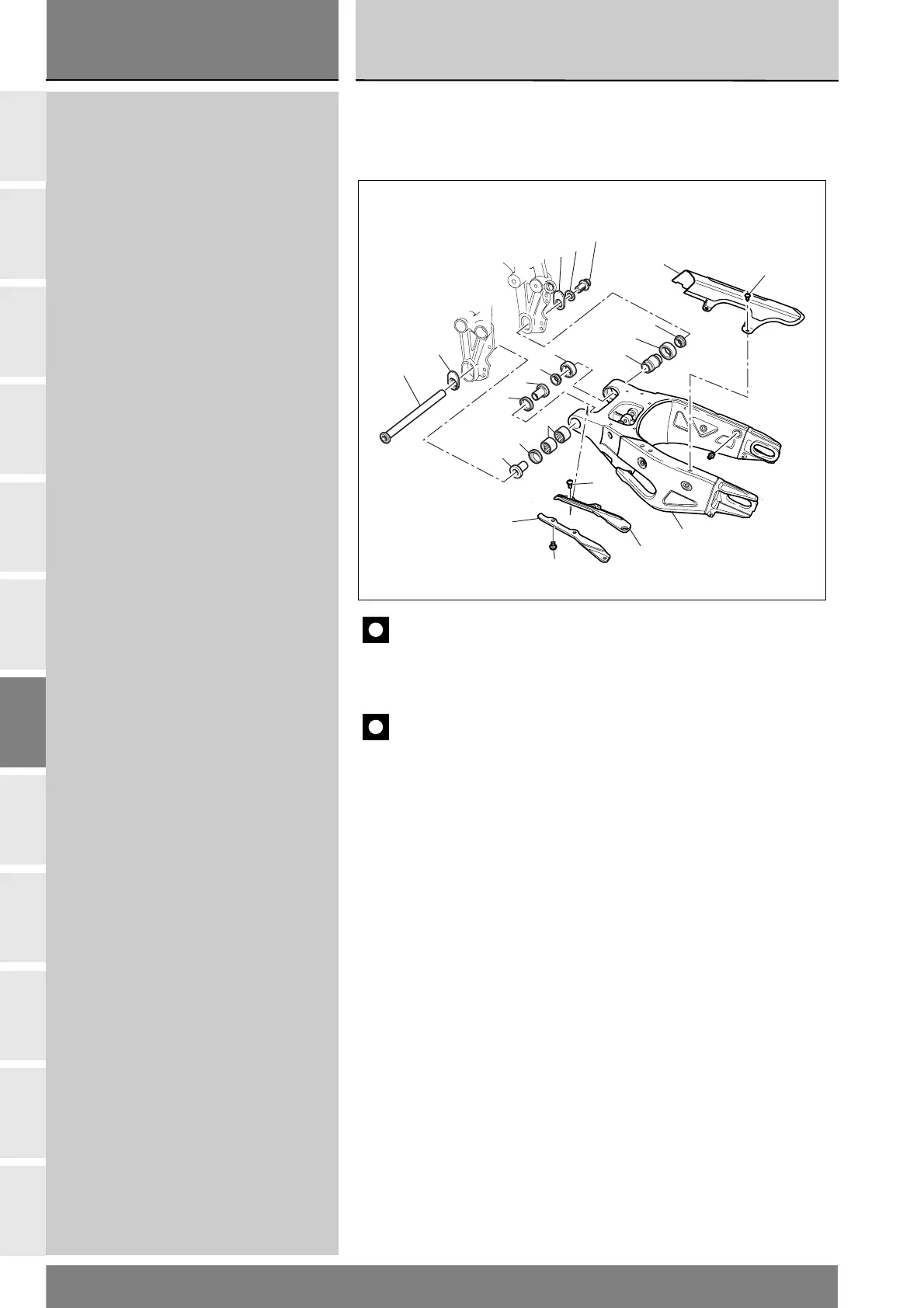

5 - REAR SWINGARM
1 Swingarm pivot shaft
2 Eccentric
3 Washer
4Screw
5Bush
6 Seal ring
7 Roller bearing
8 RH spacer
9Bearing
10 Spacer
11 RH spacer
12 Screw
13 Upper rubbing strip
14 Chain guard
15 Screw
16 Lower rubbing strip
17 Rear swingarm
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
2
Important
Bold reference numbers in this section identify parts not shown in the
figures alongside the text. Refer to the exploded view diagram.
